多规格NPT外螺纹六角过渡接头

这类NPT外螺纹六角过渡接头，是气动管路、低压流体输送系统里最常用的转接元件，日常在车间气路排布、小型液压站辅件连接、设备气控单元装配场景里随处可见，核心作用就是实现不同公称通径NPT螺纹端口的对接，解决管路变径、不同规格阀件与管路的匹配问题，避免因端口螺纹规格不匹配额外加工转接座，大幅降低现场装配的改造成本。

从结构设计来看，接头采用中间六角台的结构形式，六角对边尺寸严格匹配对应螺纹规格的标准扳手开口尺寸，装配时可以用普通开口扳手或者活动扳手直接卡持六角台施加扭矩，不会损伤两端的外螺纹牙型，相比无六角结构的直通对丝，装配时的受力点更合理，能有效避免拧紧过程中接头变形导致的螺纹密封失效问题。两端的NPT锥管螺纹严格遵循美制锥管螺纹的牙型角度与锥度标准，螺纹锥度为1:16，装配时依靠螺纹牙型的挤压变形实现密封，常规工况下缠绕适量生料带即可达到可靠的密封效果，无需额外加装密封垫片，减少了装配时的零件数量。

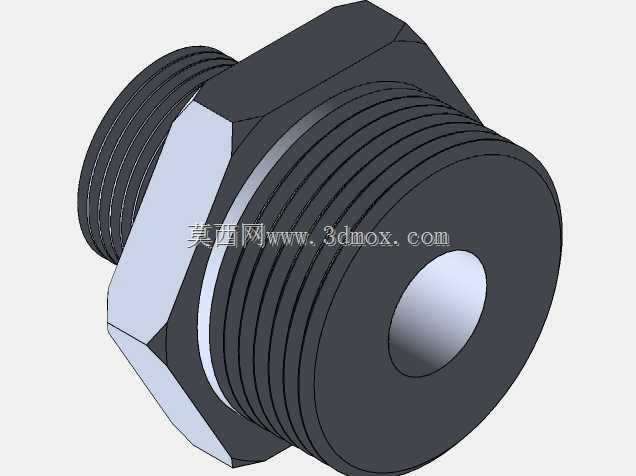

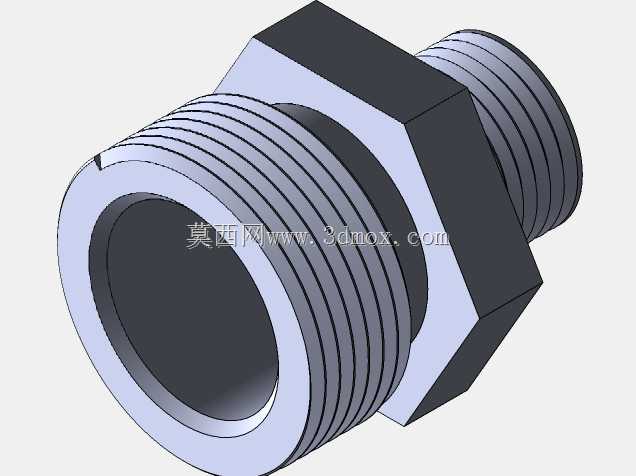

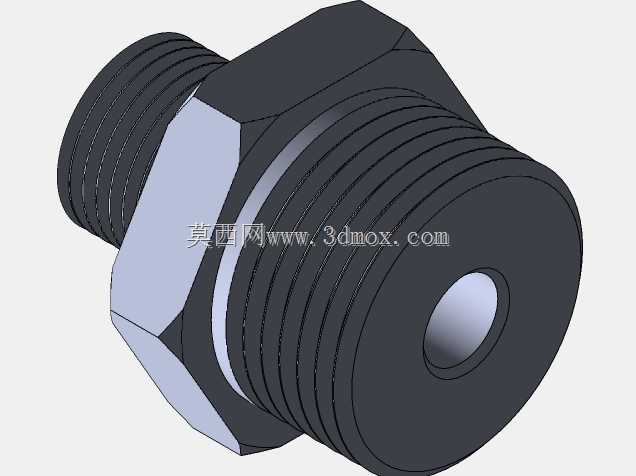

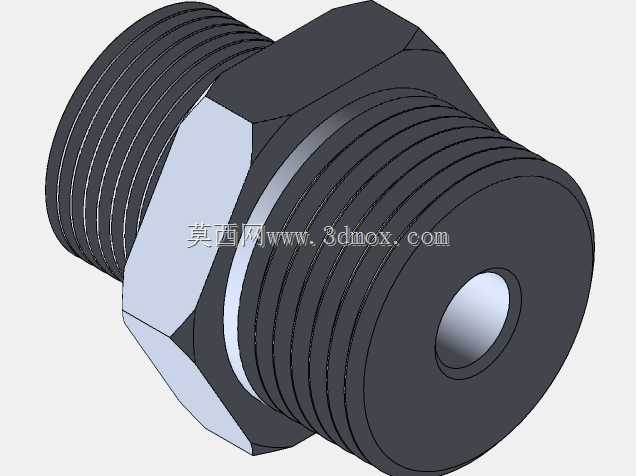

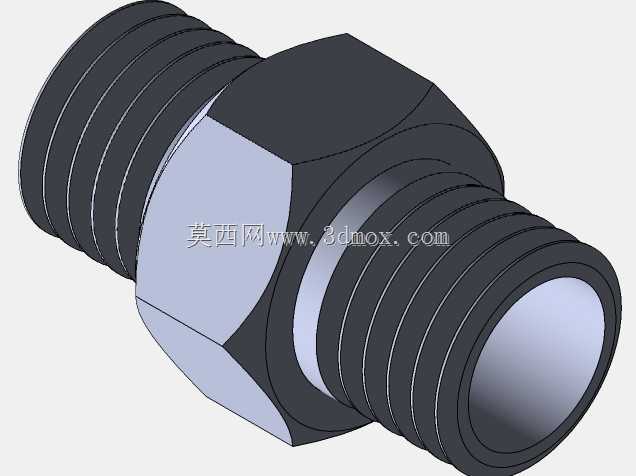

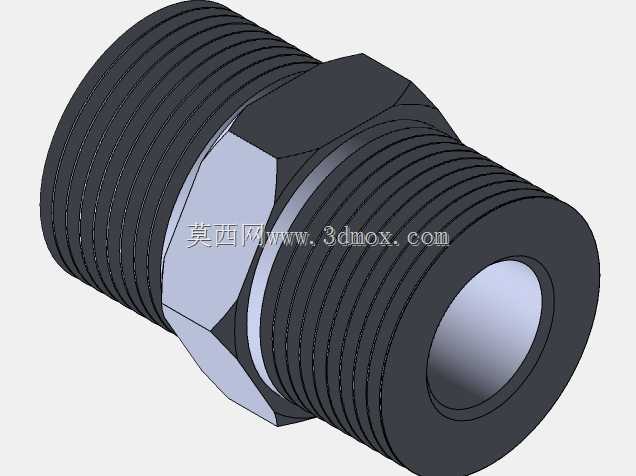

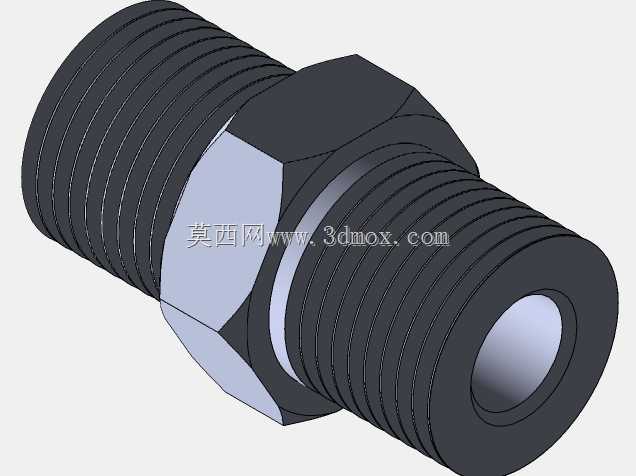

本次覆盖的规格包含1/2英寸转1/4英寸、1/4英寸等径对接、1/2英寸转3/8英寸、1/8英寸等径对接、3/4英寸等径对接、3/8英寸等径对接共6种常用规格，基本覆盖了常规小型气动系统、低压水路系统的常见变径与等径转接需求。设计时充分考虑了安装边界，六角台的轴向厚度控制在合理范围，既保证扳手卡持有足够的接触面积，又不会过多占用管路安装的轴向空间，在狭窄的阀岛排布空间、设备内部紧凑走管区域也能顺利完成装配。两端螺纹的有效旋合长度符合NPT螺纹的标准旋合深度要求，不会出现旋合过浅导致的密封不足、或者旋合过深导致的螺纹顶死问题，接头内部的通径尺寸与对应公称通径的管路通流能力匹配，不会因为接头内部缩径导致管路压损过大，影响气路或者液路的传输效率。

建模过程中严格还原了螺纹的实际牙型细节，六角台的棱角做了微小的工艺倒角处理，符合实际五金零件的加工工艺特征，没有出现建模时常见的棱角尖锐无倒角、螺纹牙型失真的问题，用于设备装配模拟时，可以准确模拟接头的实际安装空间，提前排查装配时是否会和周边管路、结构件发生干涉，避免实际装配时才发现空间不足的问题。这类接头的材质通常采用黄铜或者镀锌碳钢，不同材质适配不同的流体介质，黄铜材质适配常规气动、低压水路场景，镀锌碳钢材质适配有一定强度要求的低压油路场景，设计时的结构尺寸完全适配两种材质的加工工艺，不管是车削加工还是冷镦成型都能顺利生产，不会出现结构工艺性差导致的加工难度提升问题。
