墨西哥AGUASCALIENTES注塑模具结构设计

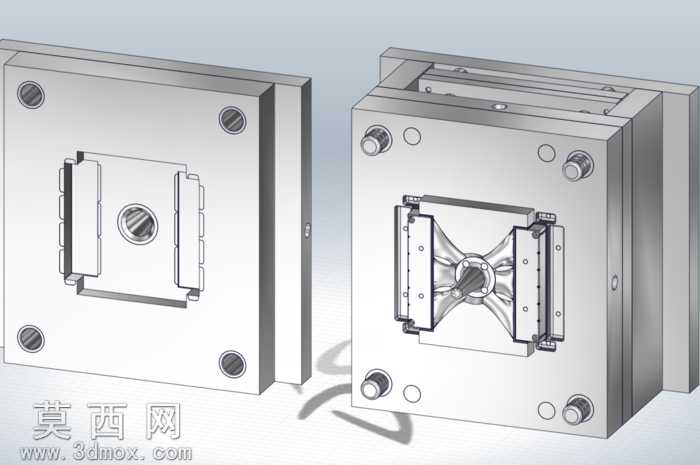

本套模具采用三维建模软件完成全参数化结构设计，完整还原了注塑模具的核心功能模块与装配逻辑，建模过程严格遵循注塑模具的设计规范与生产制造要求，从分型面的精准创建开始，依次完成定模侧、动模侧的核心结构搭建，涵盖了型腔型芯的成型区域、模架的标准件装配、导向定位结构、冷却水路布局、顶出复位机构等全部关键部件的设计。建模阶段对每一处配合结构都做了公差适配的参数预留，定模侧的型腔部分根据产品的外观面要求做了镜面抛光级的曲面处理，保证成型后产品外表面无合模线瑕疵、无流痕缺陷，动模侧的型芯部分针对产品的内部卡扣、加强筋结构做了精准的特征拆分，避免出现倒扣脱模卡滞的问题。渲染阶段采用金属钢材的材质参数，还原了模具钢的哑光金属质感，对导柱、导套、紧固螺丝等标准件做了倒角、圆角的细节处理，让整体装配效果更贴近真实生产中的模具实物状态。设计思路围绕实际注塑生产的全流程需求展开，首先根据目标产品的结构特性确定了一模一腔的布局方案，保证产品成型的填充平衡性，避免出现缺胶、飞边等成型缺陷；导向结构采用高精度导柱导套配合，保证合模过程中型腔型芯的对位精度，减少长期生产中的磨损偏移；冷却水路采用环绕式布局，贴近成型区域均匀排布，保证注塑过程中模温的均匀性，缩短产品冷却周期，提升生产效率；顶出机构采用均衡顶出布局，顶针位置对应产品的受力加强区域，避免顶出过程中产品出现变形、顶白等问题；同时在模具的边角位置做了吊装孔、撬模槽等工艺结构设计，满足模具生产过程中的吊装、拆装维护需求。整套模型的结构完整，各部件的装配关系清晰，没有出现特征缺失、配合干涉的问题，完整呈现了一套可直接用于生产参考的注塑模具的全部结构细节，能够直观展现注塑模具从合模、注塑、冷却到开模顶出的完整工作逻辑，对于模具设计的学习与实际生产参考都具备较高的价值。
