矿泉水瓶吹塑成型模具三维结构设计

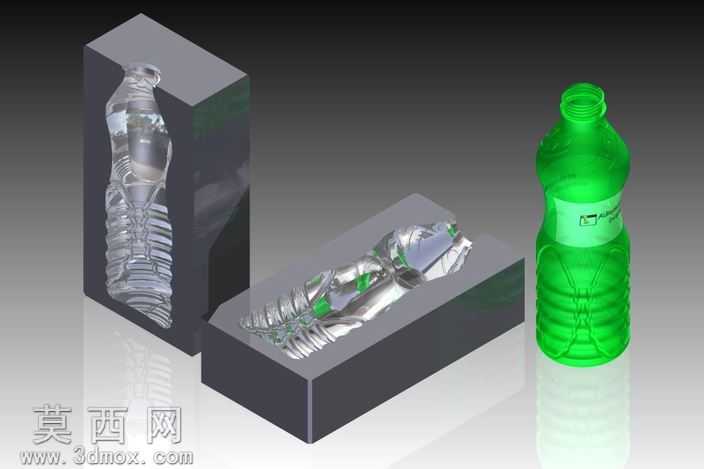

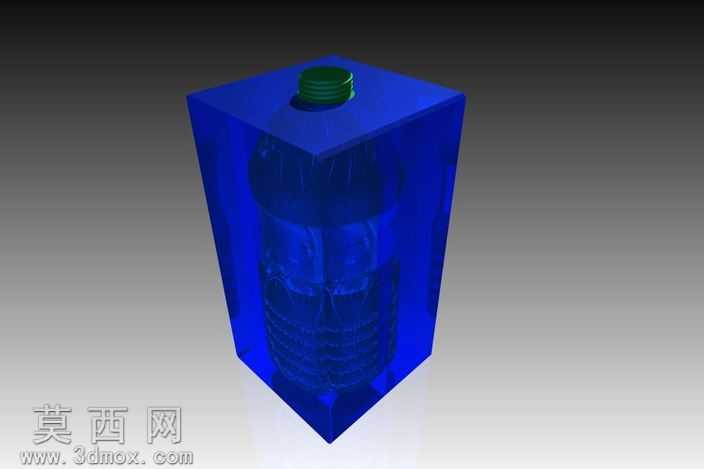

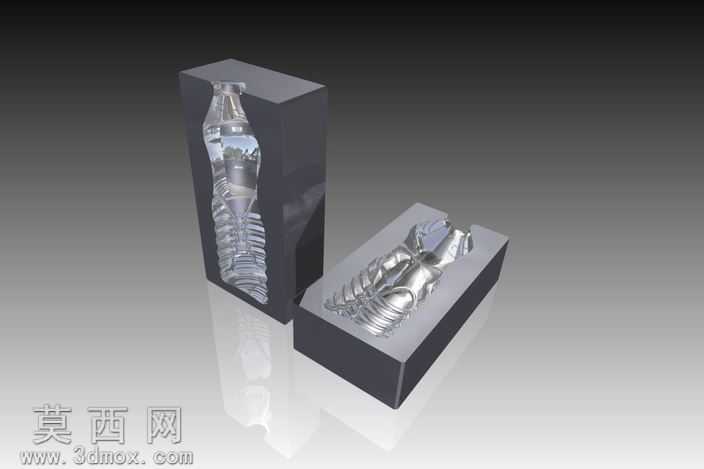

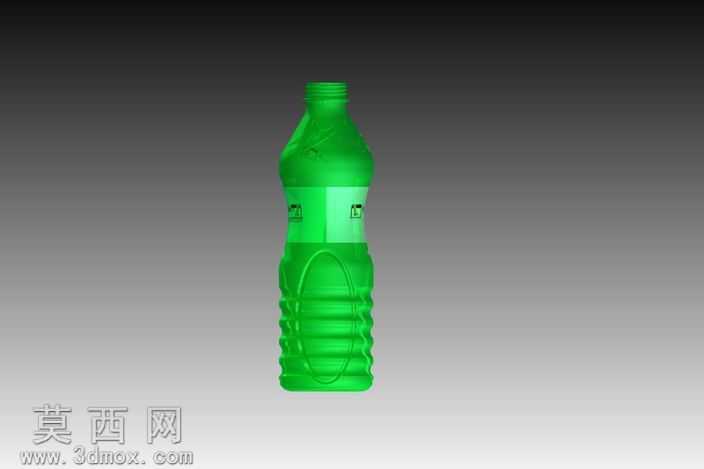

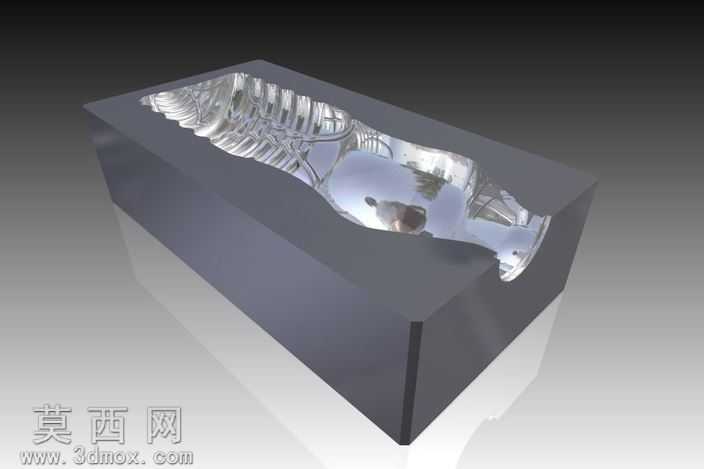

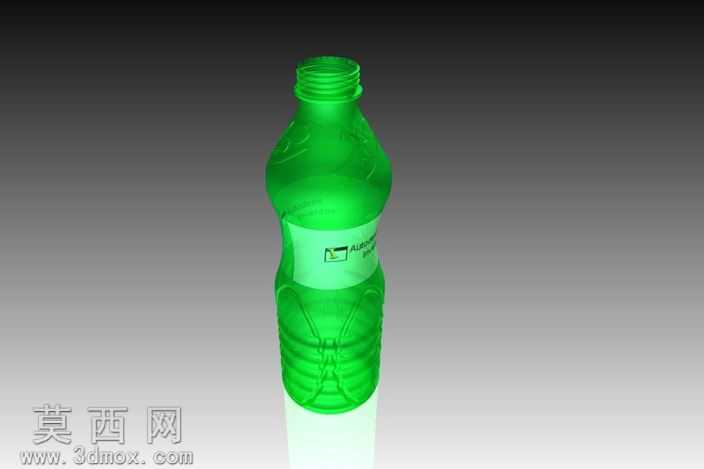

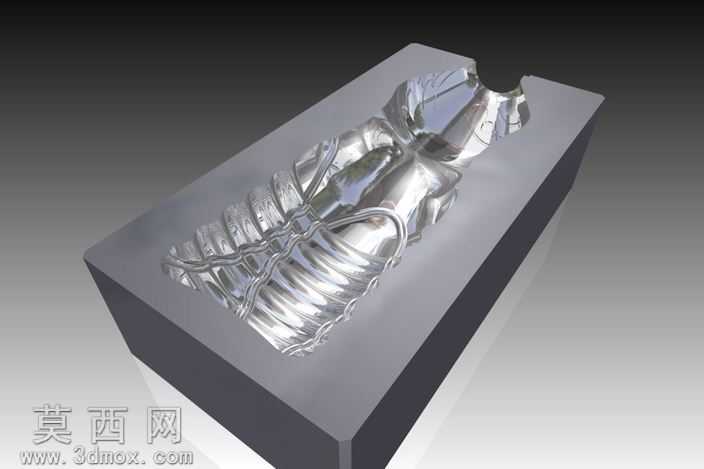

本作品为瓶装饮用水包装容器的吹塑成型模具三维设计，建模过程严格遵循吹塑模具的设计规范，先完成目标瓶体的外观曲面构建，精准还原瓶身的防滑纹理、螺纹瓶口、底部凹陷加强结构等细节特征，再基于瓶体曲面进行分模处理，拆分出对应型腔与型芯两大核心模具组件。建模时重点考量了吹塑工艺的成型特性，在型腔内壁预留了均匀的吹胀间隙，保证塑料型坯在吹气压力下能够完整贴合模腔表面，复刻出瓶身的全部外观细节；型芯部分对应瓶体的内轮廓结构，设计了精准的定位配合面，确保合模时型腔与型芯的同轴度，避免成型后瓶体出现壁厚不均、飞边过大的问题。材质渲染阶段，模具主体采用模具钢材质表现，还原金属切削加工后的哑光磨砂质感，边缘倒角处做了高光处理体现机加工的精度细节；嵌入的瓶体模型采用透明PET材质，调整了材质的折射率与透光参数，模拟出塑料瓶通透且带有轻微光线折射的真实视觉效果，同时在瓶身表面添加了细微的磨砂纹理，避免透明材质出现过于虚假的镜面反射效果。结构设计上，模具采用分体式模框结构，型腔与型芯分别固定在上下模座内，合模面处设计了定位销孔与溢料槽结构，既保证合模精度，也能容纳吹塑过程中溢出的余料，减少后续修边工作量；模具的冷却水路布局贴合模腔轮廓走向，保证成型过程中模温均匀，提升瓶体的成型效率与外观质量。整体设计完整还原了吹塑瓶模具的核心结构，可用于模具结构教学、吹塑工艺演示以及同类型包装模具的设计参考，模型的各部件均做了独立参数化处理，可根据不同瓶型的尺寸需求快速调整模腔参数，适配不同规格的包装瓶生产需求。
