手提式紫色塑料储液桶结构设计

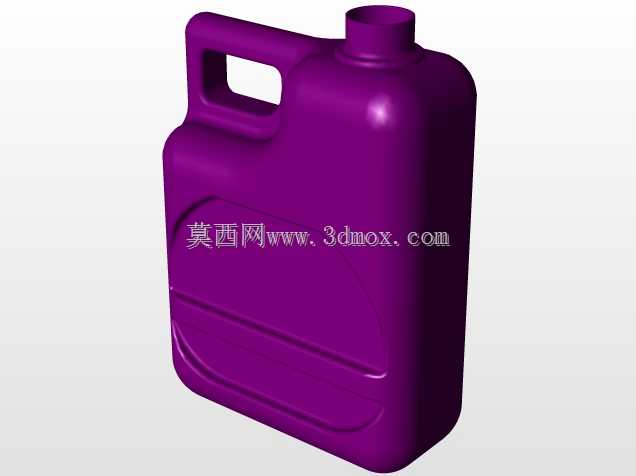

这款手提式塑料储液容器，在民用及工业小容量液体分装场景中应用十分广泛，常见于车用尿素溶液加注、家用清洁消毒剂存储、小型农机具燃油分装、餐饮行业散装调料转运等场景，适配多数手动加注、倾倒的使用需求，无需额外辅助提具即可单人完成搬运、倾倒操作。从结构设计层面看，整体采用吹塑成型适配的等壁厚渐变结构，桶身侧面设置内凹式一体化提手，提手开孔尺寸贴合成年男性四指并拢的握持宽度，边缘做了大圆角过渡处理，避免长时间握持时出现硌手、应力集中导致的提手根部开裂问题。桶身上部的加注口采用标准外螺纹结构，可适配通用规格的螺纹密封盖，加注口根部做了加厚凸台设计，抵消旋合瓶盖时产生的径向应力，防止长期使用后加注口根部出现裂纹渗漏。桶身正面设置的内凹弧形区域，既可以作为贴标区域粘贴产品标识、容量标注、警示信息，也能在多桶堆叠运输时起到限位作用，减少运输过程中的桶身滑移、磕碰损伤。桶底采用微凸的环形支撑脚设计，放置在不平整的地面时也能保持稳定，不会出现放置歪斜、静置渗漏的问题，同时环形支撑脚的结构也能适配自动化灌装线的定位工位，满足批量生产时的线上灌装、旋盖、贴标工序的定位需求。设计过程中充分考虑了吹塑工艺的成型特性，所有转角位置均采用不小于R3的圆角过渡，避免成型过程中出现壁厚不均、局部缺料的问题，桶身的加强筋采用内隐式设计，没有突出桶身外壁的凸起结构，既提升了桶身的抗挤压强度，满载堆码时不会出现桶身鼓胀变形，也不会因为外壁凸起导致运输过程中剐蹭破损。提手与桶身的连接位置做了渐变加厚处理，从提手位置到桶身主体的壁厚逐步过渡，避免壁厚突变导致的成型收缩不均、使用过程中应力集中断裂的问题。倾倒时的流体走向也经过了针对性优化，加注口的前端做了微收的导流唇设计，倾倒液体时不会出现沿桶壁流挂的问题，能精准控制液体流出的轨迹，减少加注过程中的液体撒漏。整体外形尺寸适配常规的周转箱内部空间，可整齐码放在标准物流周转箱内完成仓储、运输，空间利用率较高，桶身的紫色配色可用于区分内部存储的液体品类，避免不同品类液体混放导致的误用风险，比如在汽修场景中可用于区分冷却液、玻璃水、制动液等不同加注液体，降低操作失误概率。
