可调式重型管钳手动夹持工具结构

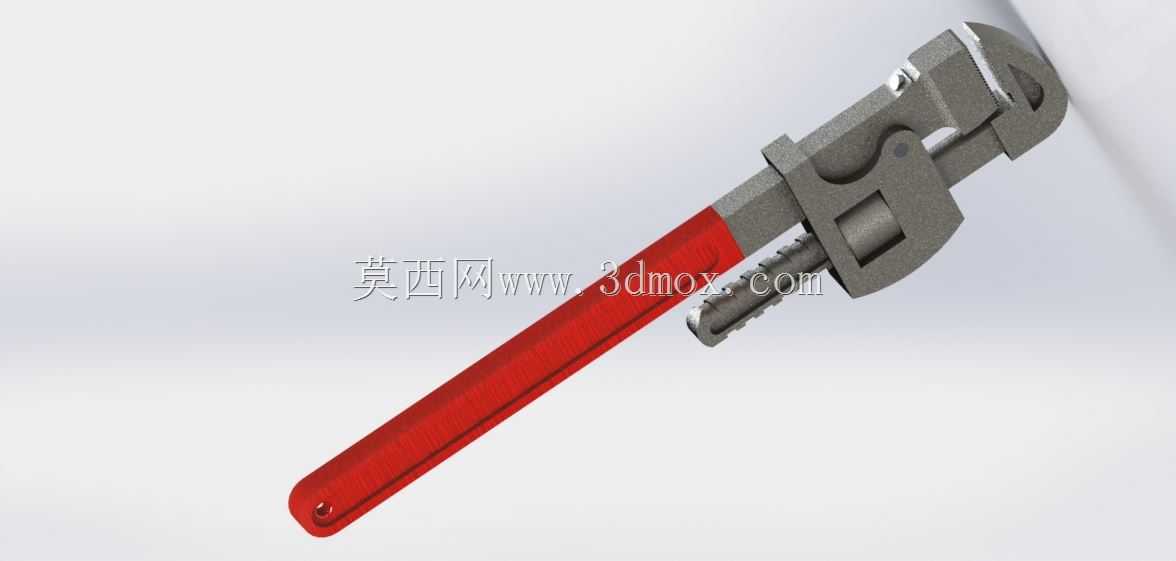

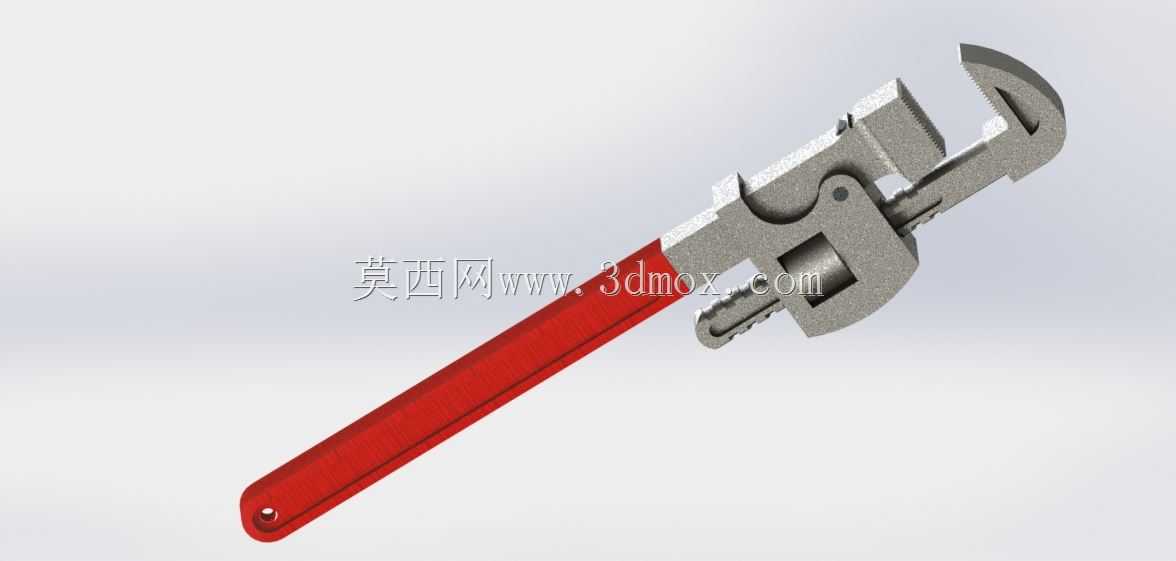

这款手动管钳的结构设计，核心围绕管道安装、设备维保场景下的大扭矩夹持需求展开，区别于普通活动扳手的平口夹持结构，其带齿的活动钳口与固定钳口形成弧形咬合面，能够紧密贴合圆形管材的外轮廓，在施加扭矩时不会出现打滑滑脱的问题，适配镀锌钢管、铸铁管等常规水暖、油气输送管路的拆装作业，也可用于圆截面金属棒料的临时夹持固定。从结构设计逻辑来看，钳头部分采用了齿条式调节结构，活动钳身与固定钳身的配合面做了限位导向槽设计，调节螺母套在固定钳身的梯形螺杆上，转动螺母即可带动活动钳身沿导向槽平移，实现不同口径管材的夹持范围调节，这种结构的优势在于调节行程大，咬合间隙调整精度可控，且受力时齿条啮合面能均匀分散夹持反力，避免局部应力集中导致的齿面崩损。钳身主体采用铸钢材质的结构设计，固定钳身与手柄部分为一体化成型结构，保证大扭矩施力时的整体刚性，不会出现钳身弯折变形的问题；活动钳口的咬合齿做了高频淬火处理，齿面硬度达到较高水平，长期咬合金属管材也不会出现过度磨损失效，齿形设计为逆向斜齿，当施加拧紧方向的扭矩时，咬合力会随扭矩增大而自动收紧，避免施力过程中钳口松脱。手柄部分包覆了红色绝缘防滑套，既可以在带电作业场景下提供基础绝缘防护，也能在手部沾有油污、水渍时增大握持摩擦力，减少施力时的手部滑脱风险，手柄末端做了挂孔设计，方便作业现场悬挂收纳，避免工具随意堆放导致的钳口磕碰损伤。从安装与使用边界来看，这款管钳的整体长度适配单人双手施力的操作范围，最大夹持口径覆盖常规民用及工业低压管路的常用规格，使用时需注意钳口咬合位置尽量靠近管材接头处，避免力臂过长导致管材变形，同时不可在手柄处额外加接延长套管施加过载扭矩，防止钳身齿条、调节螺母因受力超出设计阈值出现断裂失效。钳头的活动连接销轴做了防脱限位设计，长期使用过程中不会出现销轴窜出脱落的问题，调节螺母与螺杆的配合间隙预留了润滑脂存储空间，定期加注润滑脂即可保证调节动作顺畅，避免锈死卡滞。
