利根川精工SSP-105伺服舵机结构设计

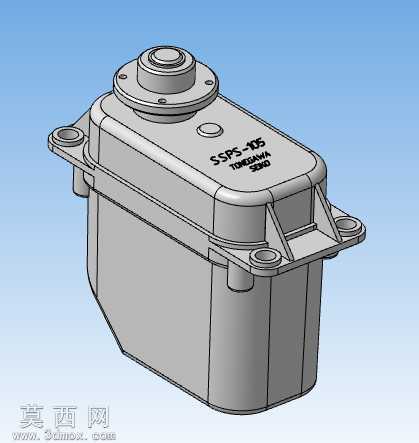

本作品为利根川精工SSP-105伺服舵机的三维参数化建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款舵机的全部外观结构与装配特征。建模阶段首先梳理舵机的整体布局逻辑，将整体结构拆分为上盖壳体、主体基座、输出轴法兰、安装固定耳、端盖密封结构等独立建模单元，采用自底向上的装配建模思路，先完成单个零件的特征构建，再通过同轴、贴合、对齐等装配约束完成整体拼装。壳体部分采用抽壳特征结合圆角过渡处理，精准还原了实物外壳的曲面弧度与棱边钝化效果，表面的标识字符采用包覆特征实现，既保证了标识的辨识度，又不会破坏壳体的整体曲面连续性。输出轴部分采用分层凸台结构设计，还原了顶部法兰盘的安装孔位、轴肩定位结构，保证输出端的装配接口与实物完全一致。两侧的安装固定耳采用带安装孔的支耳结构，通过筋板特征与主体壳体连接，还原了实物的加强筋结构，体现舵机安装位的结构强度设计。材质渲染阶段，主体壳体采用哑光工程塑料材质，调整漫反射与粗糙度参数模拟玻纤增强尼龙的磨砂质感，输出轴与安装孔位采用金属材质，调整金属度与高光参数还原镀锌钢材的金属光泽，不同材质的边界清晰，质感区分明确，渲染效果贴近实物的视觉表现。结构设计上完整还原了该舵机的密封式壳体布局，壳体的合模缝、侧边的定位凸台、底部的出线位结构都做了精细化还原，所有安装孔的位置、孔径尺寸都严格匹配实物参数，可直接用于虚拟装配验证、安装位适配模拟等场景。建模过程中对细小特征做了合理优化，在保证外观还原度的前提下简化了不必要的内部细碎结构，兼顾了模型的视觉还原度与文件运行性能，整体模型的装配间隙均匀，无特征错位、曲面破面等问题，能够直观展现该款伺服舵机的工业设计特点与结构布局逻辑，可用于无人机飞控系统教学、舵机选型演示、虚拟样机装配等场景。
