六足斯图尔特高夫并联运动平台结构

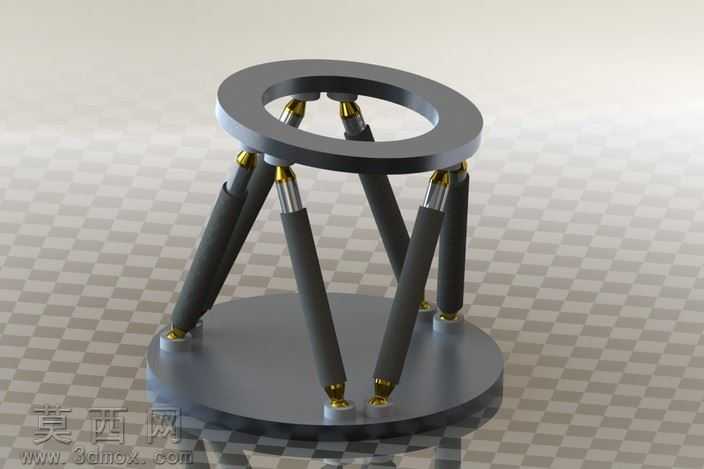

本作品为六足构型的斯图尔特·高夫并联平台三维建模作品，建模过程以还原并联机构的核心运动逻辑为核心思路，首先完成上下两个安装平台的基础特征搭建：上下平台均采用圆形金属基座结构，上平台为环形中空设计，既能够降低整体结构重量，也预留了末端执行器的安装接口，下平台为实心圆盘结构，保障整体机构的安装稳定性与支撑刚性。在支腿结构建模阶段，针对六组完全对称分布的伸缩支腿做了精细化的特征处理，每一组支腿都还原了万向铰接端、伸缩缸体、杆身主体的分层结构，上下铰接端采用金色金属材质做区分，模拟实际结构中铰接关节的耐磨金属构件，杆身主体采用深灰色哑光硬质材质，还原工业级伸缩支腿的外观质感，每一组支腿的上下铰接点都严格按照六自由度并联机构的分布规则做位置约束，保障六组支腿的运动行程匹配，不会出现机构运动干涉的问题。材质与渲染阶段，整体场景采用哑光灰白格纹地面作为展示基底，搭配柔和的漫反射环境光，突出金属构件的边缘反光与材质层次，上下平台的金属表面做了细微的磨砂质感处理，避免高反光材质造成的结构细节丢失，支腿的铰接位置做了轻微的高光处理，突出关节部件的装配位置与结构特征。结构设计上完全遵循斯图尔特平台的经典六自由度并联构型，六组支腿呈周向均匀分布在上下平台之间，通过每一组支腿的独立伸缩运动，即可实现上平台在空间内的六个自由度运动，包括三个方向的直线移动与三个方向的转动，具备承载能力强、定位精度高、动态响应快的结构特点，可作为精密定位平台、运动模拟台、并联机床核心机构的设计参考，建模过程中对所有铰接副的运动间隙做了合理预留，确保虚拟装配状态下机构可以完成全行程的运动仿真，无结构错位、装配冲突的问题。
