带挂钩拉伸弹簧机械结构设计

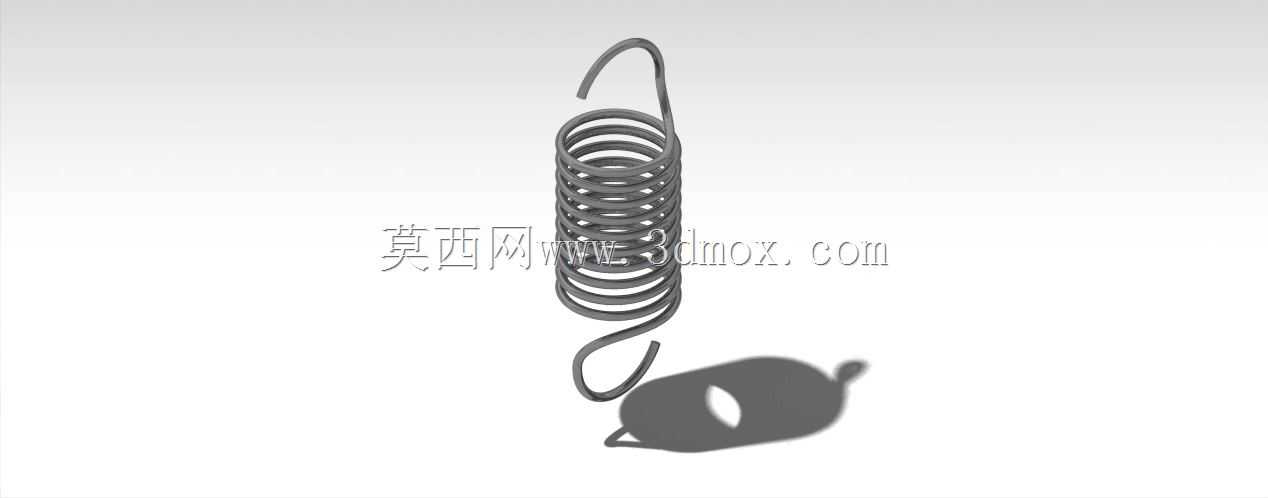

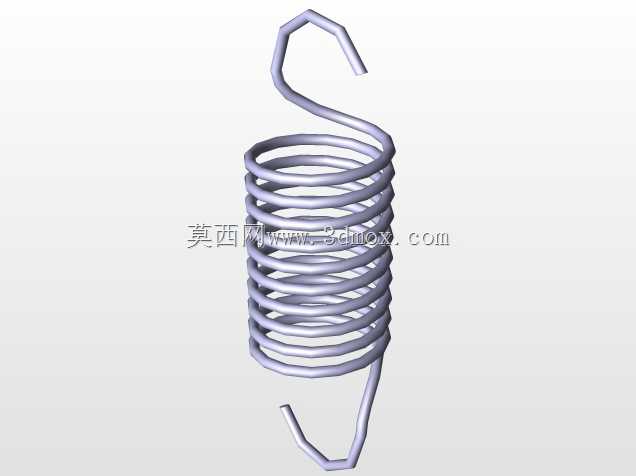

这款带挂钩的拉伸弹簧是机械传动与复位结构中极为常见的弹性储能元件，日常在各类需要提供复位拉力、张紧调节、载荷缓冲的设备场景中都能见到它的身影，小到小型家电的开盖复位结构、健身器材的阻力提供部件，大到工业自动化生产线的张紧机构、农用机械的悬挂缓冲结构、汽车内饰的操作件复位单元，都能用到这类结构的弹簧。从设计逻辑来看，这款弹簧采用两端一体成型的挂钩结构，区别于普通闭口拉伸弹簧的端部设计，挂钩直接由弹簧端部簧丝弯折成型，不需要额外加装连接附件，安装时可以直接挂接在设备预设的挂点上，省去了额外加工连接座的工序，也降低了装配环节的零件数量，能有效压缩装配工时。簧体部分采用等节距密圈设计，自由状态下簧圈之间紧密贴合，在承受轴向拉力时，簧圈逐步分离产生弹性形变，提供稳定的线性拉力输出，这种密圈结构的设计能在相同安装长度下获得更长的有效拉伸行程，适配安装空间受限的使用场景。设计这类弹簧时，首先要确认两端挂钩的开口角度与弯折半径，挂钩的弯折半径不能小于簧丝直径的1.5倍，否则弯折处会产生过大的应力集中，在反复拉伸载荷作用下容易出现断裂失效；同时挂钩的开口方向需要匹配设备挂点的安装角度，避免安装后弹簧出现额外的扭转应力，影响使用寿命。安装边界方面，要预留足够的拉伸行程空间，弹簧拉伸到最大工作长度时，不能超过簧丝材料的弹性极限，同时要保证弹簧安装后的轴线与拉力方向重合，避免出现偏载导致簧圈错位摩擦，加速弹簧的疲劳损耗。在实际选型应用中，这类弹簧的拉力参数由簧丝直径、簧圈中径、有效圈数共同决定，簧丝越粗、中径越小，相同拉伸长度下能提供的拉力越大，设计时需要根据实际需要的复位力大小匹配对应的参数，同时要考虑工作环境的腐蚀情况，选择对应的表面处理方式，在普通室内干燥环境下可以采用常规镀锌处理，在潮湿或者有腐蚀介质的场景则需要采用不锈钢材质或者做达克罗表面处理，避免簧丝锈蚀导致弹力衰减甚至断裂。日常设备维护中，这类弹簧属于易损件，需要定期检查挂钩弯折处是否出现裂纹、簧圈是否出现永久变形，如果发现弹簧自由长度变长、拉力明显衰减，就需要及时更换，避免因为弹簧失效导致设备动作不到位甚至出现卡滞故障。
