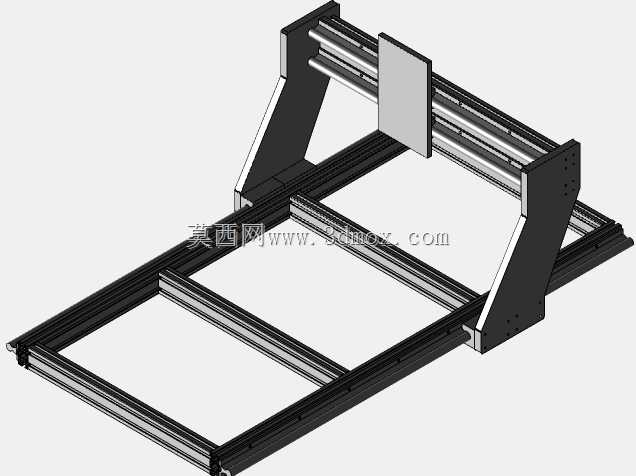

带XZ双轴的线轨机运动基座机架结构

这款双轴运动基座是桌面级数控加工类设备的核心承载框架，日常多用于小型数控雕刻、线路板铣切、软质材料异形加工的场景中，作为整套设备的安装基准，所有运动部件、驱动组件、加工执行端都要依托这个基座完成装配定位，直接决定设备运行时的刚性表现与运动精度。从结构设计逻辑来看，基座主体采用标准工业铝型材拼接搭建，型材槽道可兼容常规T型螺栓、滑块螺母的安装方式，不需要额外做焊接或者定制铣削加工，既降低了加工成本，也方便后期根据加工需求调整横梁位置、拓展安装幅面。X轴方向采用双平行光轴导轨搭配线性滑块的布局，两根导轨分别布置在基座两侧的型材支撑梁上，滑块通过连接板与龙门式的Z轴支架连接，这种双侧支撑的结构能避免单导轨悬臂带来的偏载问题，当Z轴搭载加工头做横向移动时，受力会均匀分散到两侧导轨上，大幅降低高速运动时的机架抖动。Z轴的安装支架采用三角加强的钣金折弯结构，支架底部通过螺栓与X轴滑块锁紧，侧面预留了光轴安装位、丝杠螺母固定座以及驱动电机的安装孔位，Z轴的滑动组件垂直固定在支架立板上，执行端安装板可沿垂直方向做上下进给运动，安装板上预留了通用的安装孔距，可兼容常见的小型主轴、激光头、点胶阀等不同执行部件，适配不同的加工工艺需求。在安装边界的设计上，基座整体的长宽尺寸匹配常规桌面放置的空间要求，底部型材预留了脚轮或者调平地脚的安装孔，可根据使用场景选择移动或者固定放置的安装方式；X轴的有效行程覆盖整个基座的内部加工幅面，Z轴的垂直行程预留了足够的工件装夹空间，可满足一定厚度范围内的工件加工需求。设计时特意将驱动组件的走线槽集成在型材槽道内部，避免运动过程中线缆与运动部件发生剐蹭，同时所有连接位置都设计了定位止口，装配时不需要反复打表找正，就能保证导轨的平行度与Z轴的垂直度，降低了整机的装配调试难度。另外，基座的龙门支架与X轴滑块的连接位置设计了可调节的锁紧结构，长期使用出现导轨间隙时，可通过调整锁紧螺栓的预紧力消除间隙，延长设备的维护周期，不需要整体更换导轨组件就能恢复运动精度。
