古拉马六甲红糖自动混合填充设备结构

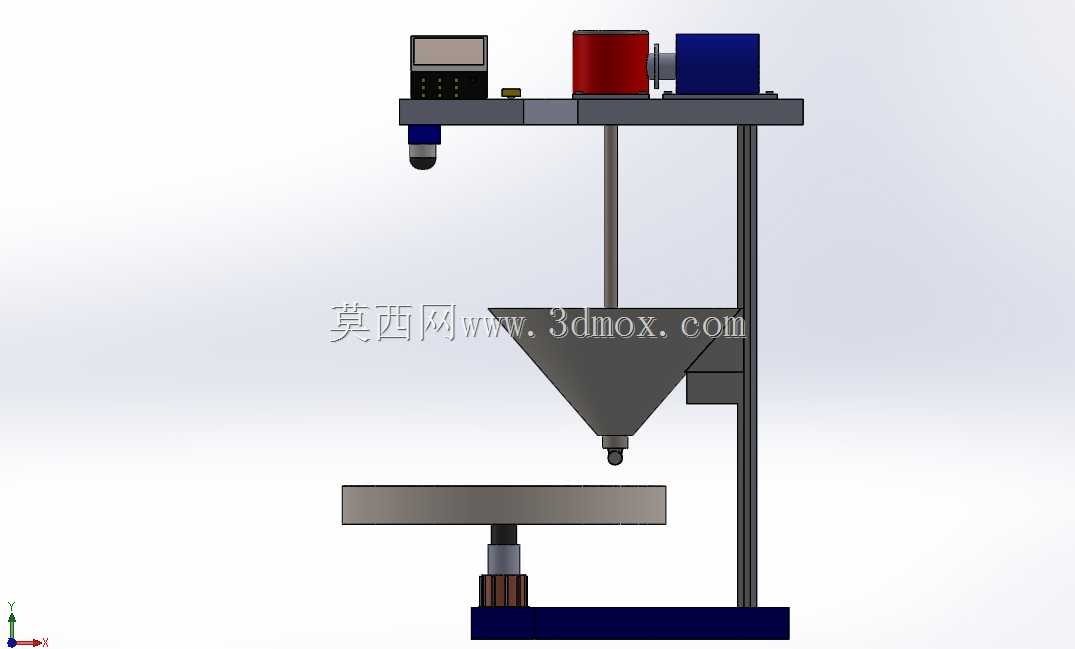

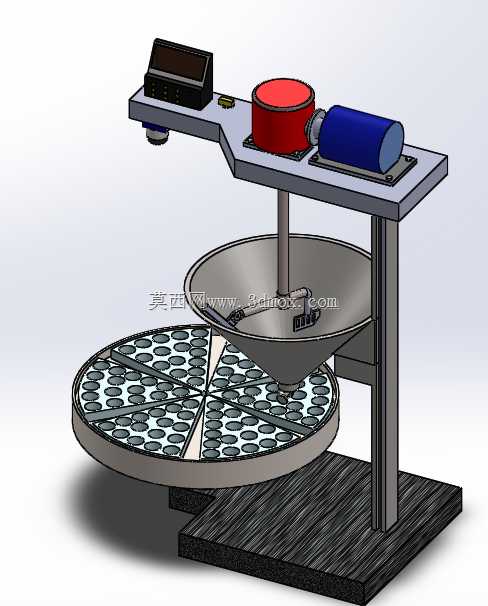

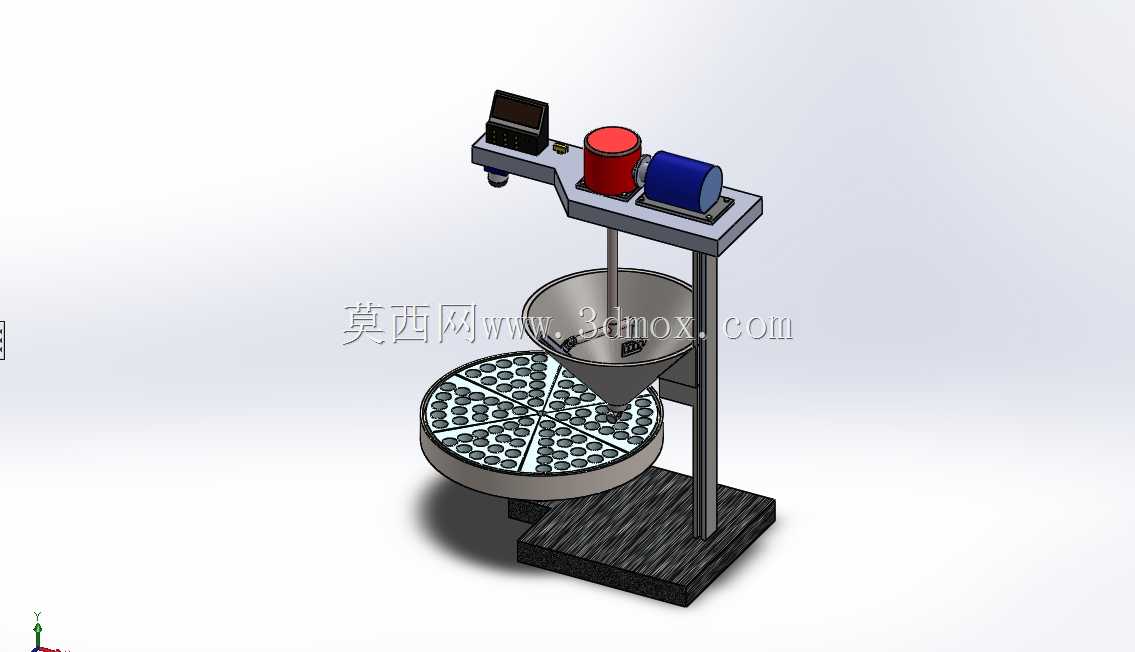

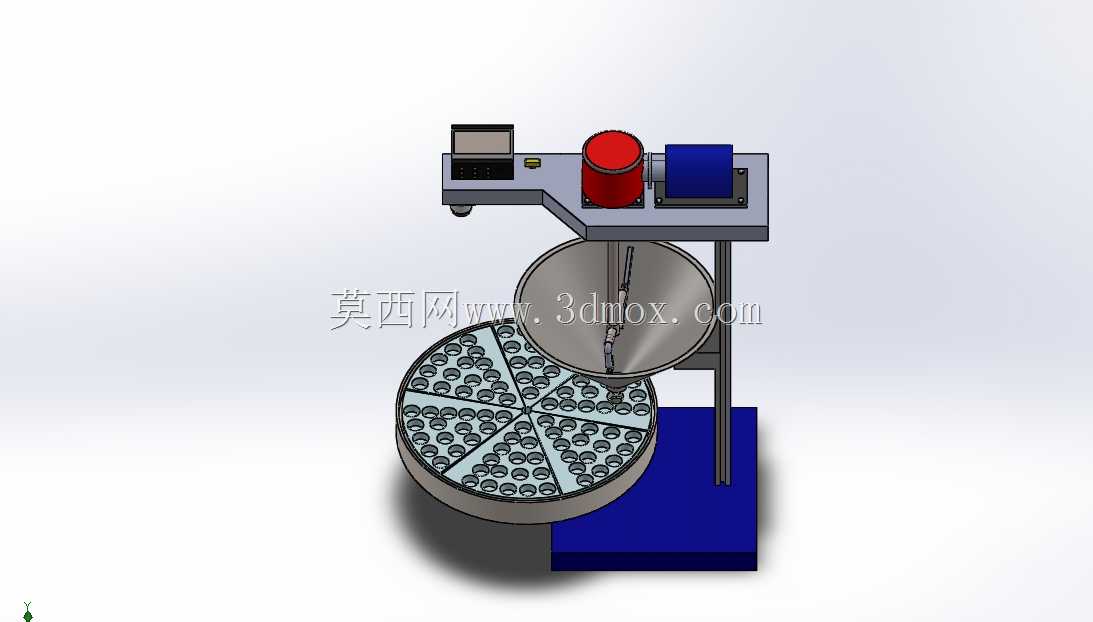

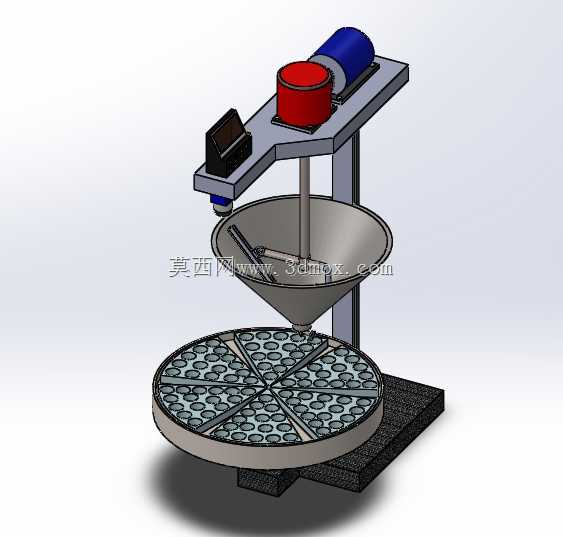

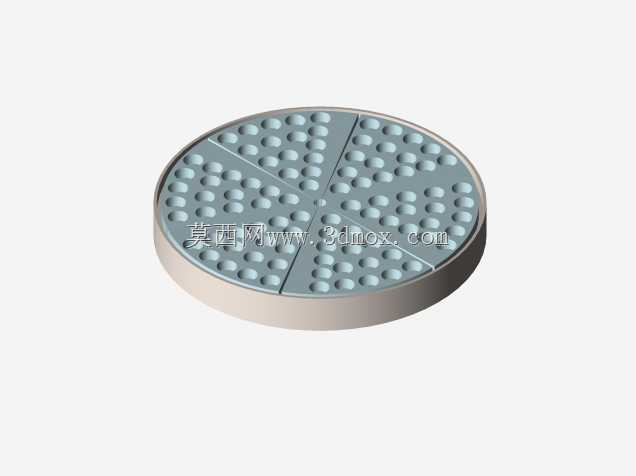

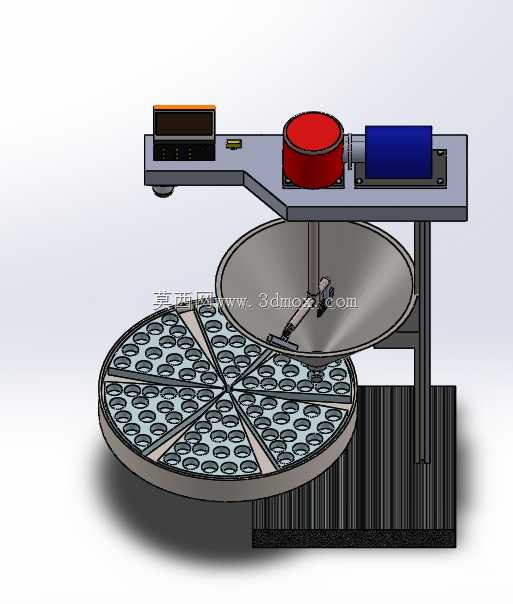

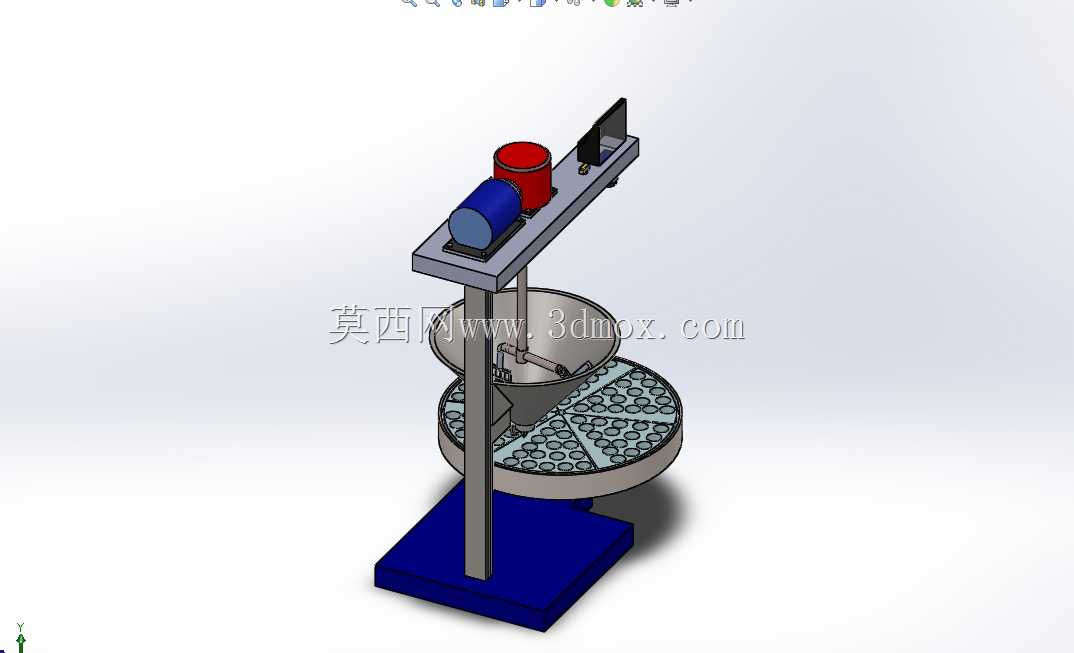

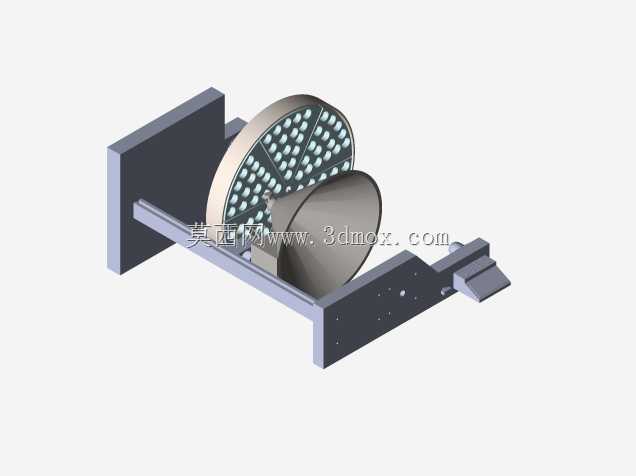

这款设备针对传统手工分装古拉马六甲红糖、棕榈糖效率低、每份分量偏差大的痛点设计，主要面向小型特色糖品加工工坊、地方特色食品前处理工段使用，替代人工完成糖料的混合松散与定量杯填充作业。从结构布局来看，设备采用立式单立柱支撑架构，底部为带防滑纹理的方形配重安装底座，立柱垂直固定于底座后侧区域，上方承载横向布置的悬臂安装架，整体安装占地仅需0.4平方米左右，对生产车间的空间要求极低，无需预埋固定螺栓，放置于平整硬质地面即可完成部署，适配小型作坊紧凑的生产布局。悬臂架上集成了三个核心功能模块：红色端盖的驱动单元负责带动锥形料斗内的搅拌桨转动，避免受潮结块的红糖在料斗内架桥堵塞，保证下料顺畅；蓝色的动力单元为下料控制机构提供动力输出，精准控制料斗出口的启闭时长；旁侧的控制模块可根据下方工位杯的容量调整下料参数，适配不同规格的分装容器。料斗下方设置带六分区的旋转式承料盘，每个分区均匀排布多个分装杯位，承料盘做间歇式分度转动，当杯位转动至料斗出料口正下方时，下料机构开启，混合松散后的糖料均匀填充至杯内，达到设定填充量后出料口关闭，承料盘转动将下一组空杯送至下料位，已填充完成的杯组则转至人工取料工位，完成连续化的分装作业。设计过程中重点考虑了糖料易吸潮粘附的特性，所有与糖料接触的料斗内壁、搅拌桨、出料口部件均做镜面抛光处理，减少物料挂壁残留，降低日常清洁的工作量；旋转承料盘的分度精度控制在±0.5°以内，保证杯位与出料口的同轴度，避免下料过程中糖料撒漏造成原料浪费；悬臂架的高度预留了150mm的调节余量，可根据分装杯的高度调整料斗的安装位置，适配30mm至120mm高度范围内的不同容器。设备的传动结构做了简化设计，没有采用复杂的多轴联动机构，日常维护仅需定期对旋转盘转轴、搅拌桨轴承加注食品级润滑脂即可，无需专业运维人员，非常契合小型加工场所的使用条件。
