食品加工用巧克力浇注成型生产线结构

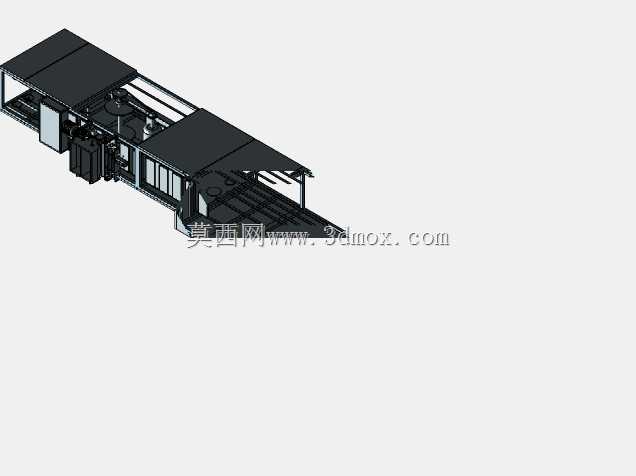

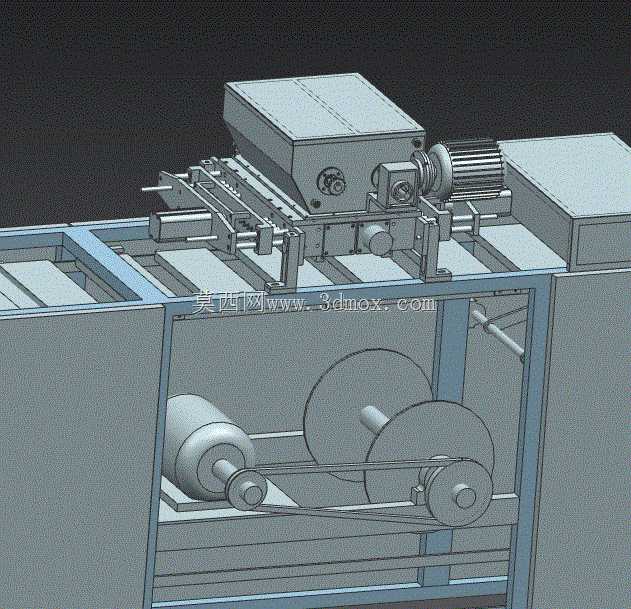

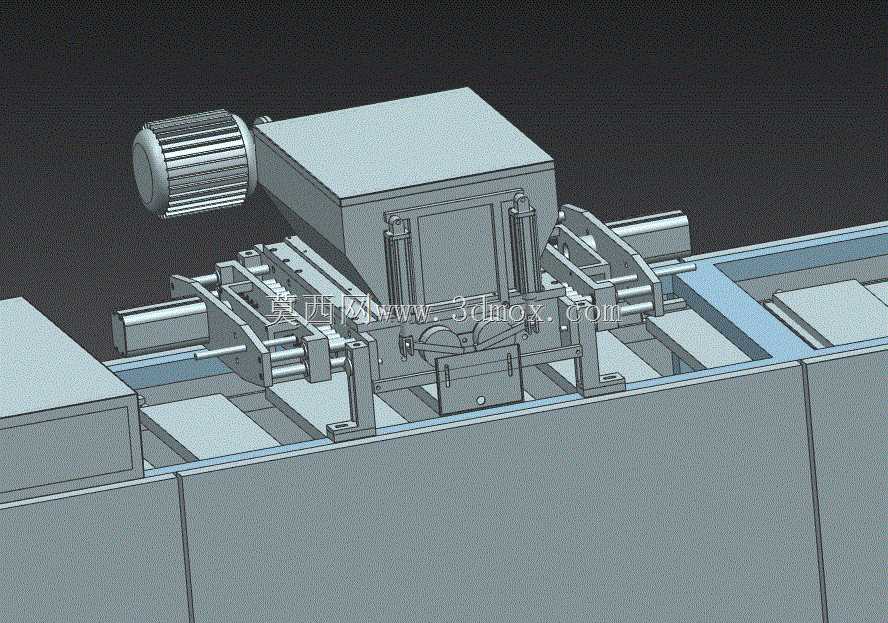

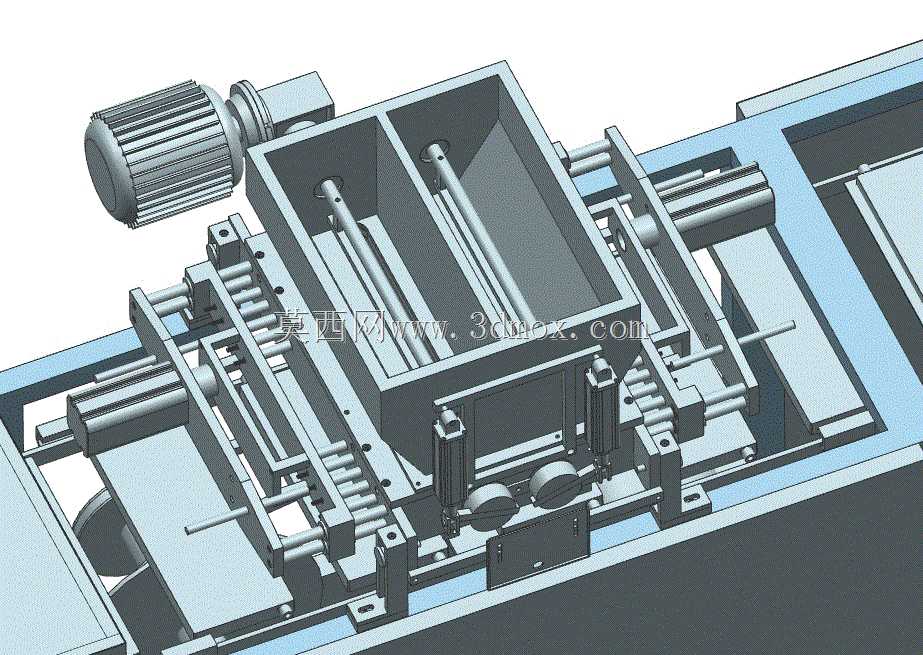

这套成型线的三维结构还原，是针对巧克力批量生产场景做的全链路结构拆解，日常主要对接烘焙食品厂、巧克力代工车间的连续化生产需求，适配从纯脂巧克力、代脂巧克力到夹心巧克力的多品类浇注成型工序，替代传统半人工的单模浇注作业，把注料、模盘输送、冷却前置衔接的工序整合到同一机架单元内，减少工序间的人工转运损耗。从结构布局来看，整套设备采用分层式机架设计，上层为浇注执行单元，配置带搅拌储料的料斗组件，料斗侧壁加装温控夹套预留接口，可对接外部温控循环系统维持料浆恒定温度，避免巧克力浆因温降出现黏度不均、提前凝固的问题；料斗下方的浇注执行组采用多喷嘴同步排布，可根据模盘的型腔数量调整喷嘴间距，注料行程通过侧边的凸轮连杆机构控制，能精准匹配不同克重巧克力的注料量，避免注料过多溢出模腔或者注料不足导致的产品克重偏差。驱动部分采用减速电机直连传动主轴，通过带传动把动力拆分到两个路径：一路驱动浇注头的往复注料动作，另一路驱动下层的模盘输送辊组，保证注料节奏和模盘步进节奏完全同步，不会出现注料错位的问题。下层机架空间预留了冷却输送段的安装位置，当前展示的结构段为成型线的浇注核心段，可直接对接后续的冷却隧道、脱模工位，安装时需要注意机架底部的水平调节脚座边界，整套核心段的安装宽度适配常规食品车间的1.2米通道预留要求，长度方向可根据产能需求拼接扩展，单段核心单元的长度控制在1.8米左右，方便车间内的设备进场转运与布局调整。设计过程中重点考虑了食品生产的清洁需求，所有与料浆接触的结构件都采用快拆式连接设计，料斗、喷嘴组件无需专用工具即可拆卸清洗，机架主体采用方管焊接结构，外表面做圆弧过渡处理，避免清洁死角积留物料残渣；传动部分的带轮、皮带都设置在机架内侧的封闭防护空间内，既避免传动部件的润滑物污染食品生产区域，也能防止日常操作时人员误触运动部件带来的安全风险。从实际投产的适配性来看，这套结构可兼容市面上主流的聚碳酸酯巧克力模具，模盘输送的导轨间距可通过侧边的调节螺杆做±50mm的宽度调整，不需要更换核心传动件就能适配不同尺寸规格的模具，降低产线换产的改造成本；注料量的调节通过调整凸轮的偏心距实现，调节刻度直接标注在凸轮端面上，一线操作人员不需要复杂的参数设置，就能快速完成不同产品规格的切换。整套结构的受力点都做了加强筋设计，上层浇注单元的安装板加厚处理，避免长时间往复动作出现结构形变导致注料精度下降，底部的机架支腿配置减震垫，可抵消传动部件运行时产生的小幅震动，保证注料时喷嘴不会出现偏移漏料的问题。在做三维建模还原时，所有运动副的配合间隙都按照实际装配公差预留，连杆铰接处的轴承安装位、带轮的张紧调节结构都做了1:1的结构复刻，既可以作为设备生产加工的结构参考，也能用于产线布局时的干涉校验，提前排查安装时可能出现的管线、工位衔接冲突问题。
