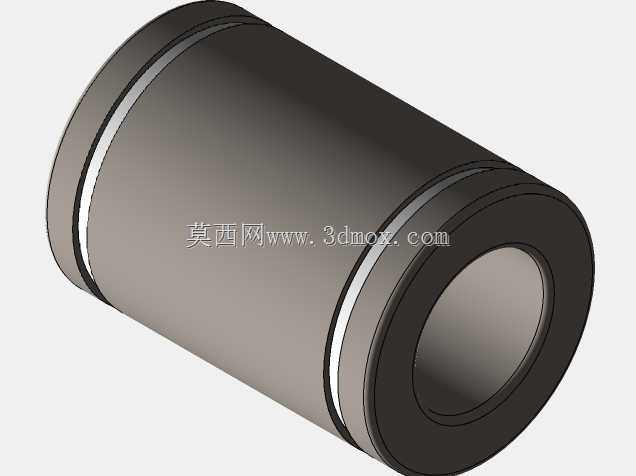

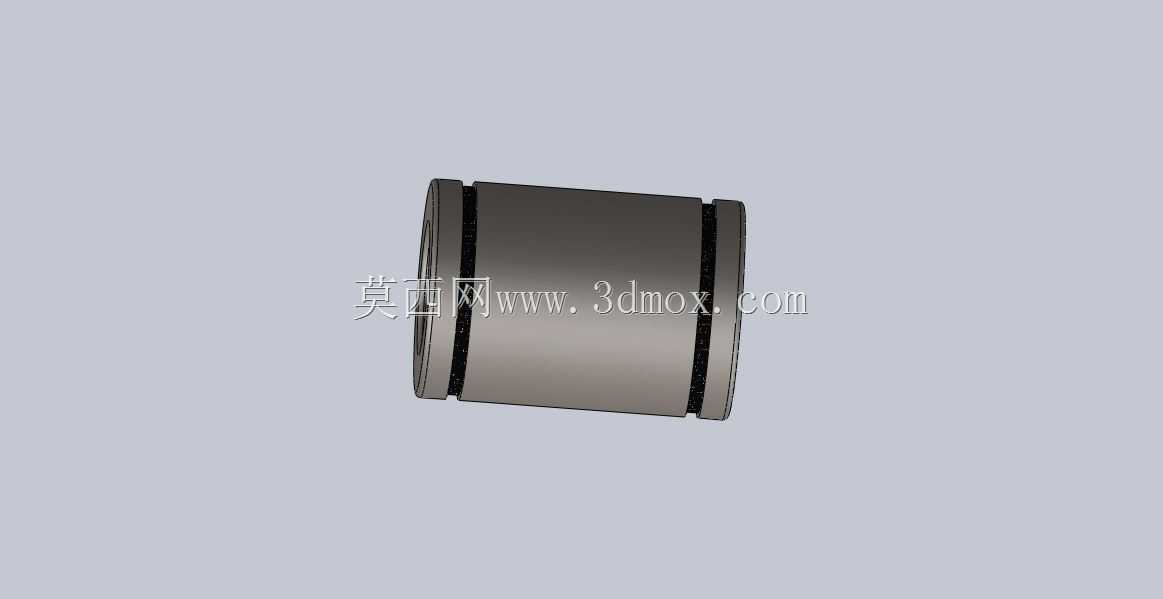

LM12UU直线运动轴承结构设计

在做自动化输送线、3D打印设备运动轴、小型工装滑台的结构选型时，这类直线运动轴承是绕不开的基础传动部件，它的核心作用是为光轴提供低摩擦的直线往复运动支撑，相比滑动铜套，它的滚动摩擦阻力更小，运动过程中的卡顿概率更低，长时间运行的磨损量也更可控。从结构设计逻辑来看，这款LM12UU轴承采用外圈钢制套筒加内部保持架、钢球循环槽的结构，两端的密封挡圈可以阻挡车间内的切削碎屑、粉尘进入内部滚道，避免钢球卡滞造成的运动顿挫，保持架上的均匀排布的球兜可以让钢球在循环回路内顺畅滚动，不会出现钢球堆叠挤压的问题。实际安装时，它通常以过盈配合压入安装座的基准孔内，内圈与直径12mm的淬硬直线光轴配合，安装过程中要注意压装时受力面必须对准轴承外圈端面，不能通过敲击内圈或者保持架来压装，否则很容易造成内部滚道变形、钢球脱落，直接导致轴承报废。从应用场景来说，它不适合承受大的径向偏载，主要承载沿光轴径向的均匀载荷，在小型点胶设备的Z轴升降结构、包装机械的推料滑台、木工机械的靠模移动机构里都能见到它的身影，选型时除了匹配光轴直径，还要核算整套运动组件的总重量、运行速度、行程长度，确保额定动载荷满足设备全生命周期的运行要求。建模过程中要重点还原内部钢球的循环路径、两端密封槽的尺寸、外圈的定位止口结构，这些细节直接影响后续装配干涉检查的准确性，很多新手建模时容易忽略保持架的球兜间隙，做装配仿真时会出现钢球与保持架硬干涉的问题，实际生产中这个间隙的控制也直接影响轴承的运行顺滑度，间隙过小会增大摩擦阻力，间隙过大会造成钢球运行时窜动，降低运动精度。另外轴承外圈的表面粗糙度、两端面的平行度公差也需要在建模时标注清楚，压入安装座后如果端面平行度超差，会导致光轴安装后出现别劲的问题，运行时阻力骤增，还会加速光轴和轴承的磨损。
