小型C型夹紧工装夹具结构设计

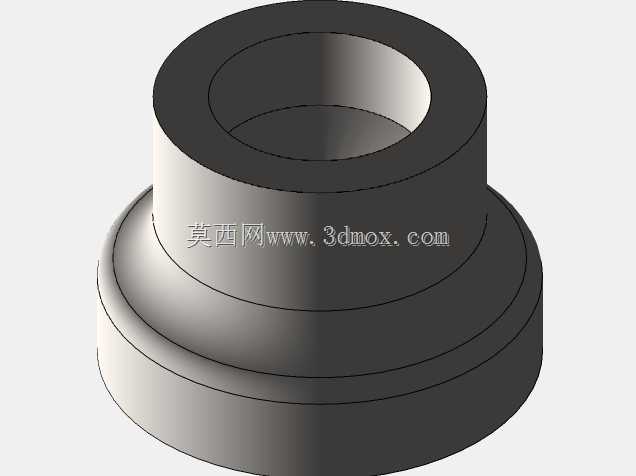

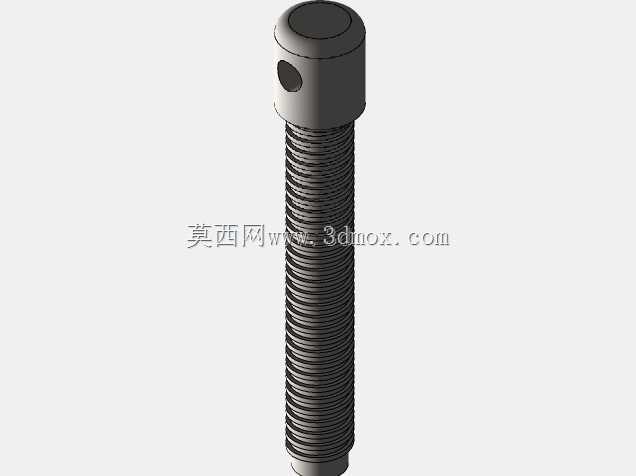

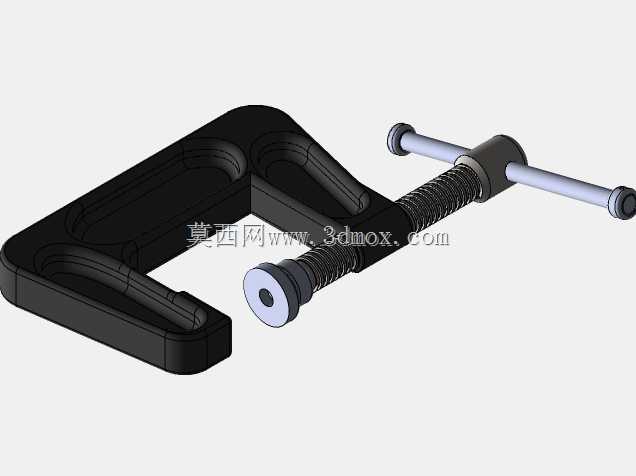

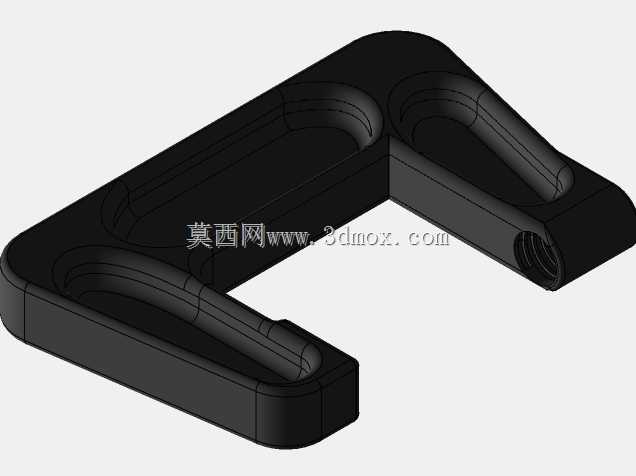

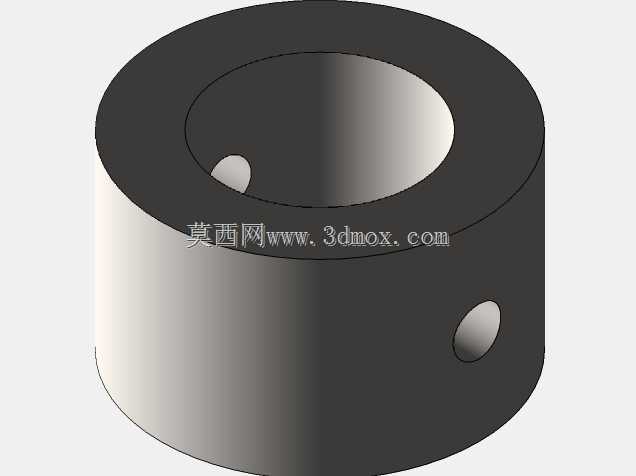

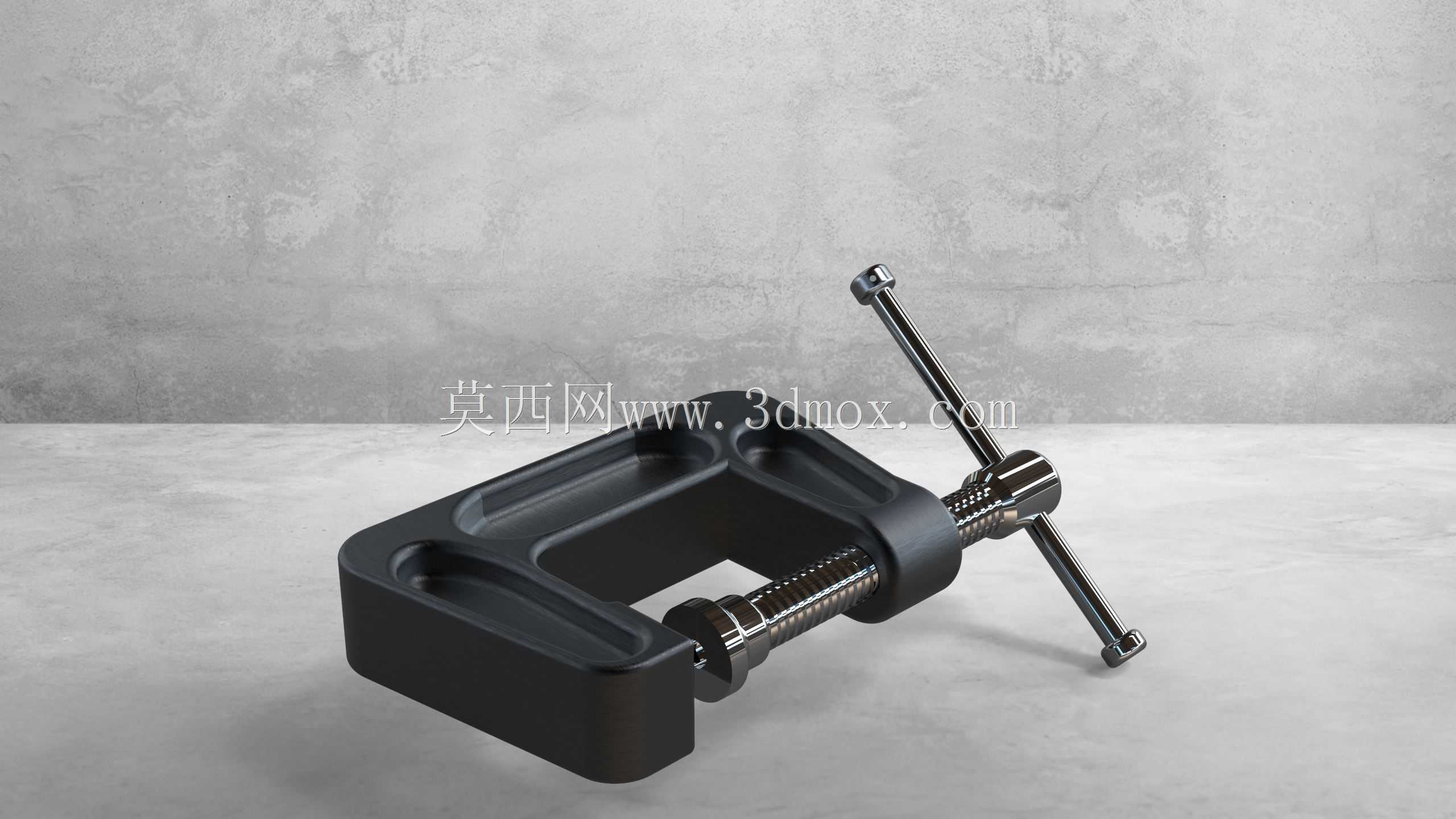

这款C型夹紧件的结构设计，核心围绕小空间内的稳定夹持需求展开，日常在机加工工位的工件临时固定、装配环节的零部件对位夹持、木工小构件粘接压紧、家用DIY场景的工件固定等场景都能适配，相比普通平口钳，它的开口边界灵活，不需要依赖固定工作台安装，可直接卡在不同厚度的工作台边缘、工件凸缘位置完成夹持作业。从结构设计逻辑来看，整体C型框架采用了等强度的筋位布局，框架内侧的受力面做了局部加厚处理，避免螺杆顶紧时框架开口处出现应力集中导致的形变，框架外侧的凹槽设计并非装饰结构，一方面是减少整体用料重量，另一方面是方便操作人员单手握持时的手指卡位，转移夹持作业时的受力点，降低长时间操作的手部疲劳。夹持螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中的自锁性能更好，夹持到位后不会因为作业过程中的振动出现松脱，螺杆端部的压头做了活动铰接设计，夹紧过程中压头可以随被夹持工件的表面角度自适应微调，不会因为硬接触刮伤工件表面，也能保证夹持面的受力均匀，避免局部压强过大导致薄壁工件变形。螺杆尾部的摇杆采用穿杆式结构，不需要额外配套扳手，直接转动摇杆就能完成夹紧与松脱动作，摇杆的长度经过受力核算，正常成年人手部发力就能达到足够的夹持力，不需要借助加力杆，避免过度施力导致螺杆变形或者框架开裂。从安装边界尺寸来看，这款C夹的最大开口深度可以覆盖常规小型工件的夹持需求，框架的整体厚度控制在合理范围，在狭窄的装配空间内也能顺利伸入，不会和周边的设备构件发生干涉，夹持作业时不需要对周边部件做额外的拆除调整。框架的两个夹持端面做了平行度公差控制，夹紧状态下两个端面的平行度误差控制在较小范围，保证被夹持工件不会出现偏斜，对于需要保证对位精度的装配作业来说，这个公差设计可以减少后续的对位调整时间。在实际使用场景中，这类C夹还可以多件配合使用，比如长条形工件粘接时，沿工件长度方向间隔布置多个C夹同步压紧，保证粘接面的受力均匀，不会出现局部粘接缝隙过大的问题；在小型零件钻孔作业时，也可以用C夹将工件和定位靠山夹紧固定，避免钻孔过程中工件移位导致的孔位偏差。整个结构没有多余的冗余零件，所有构件都服务于夹持功能，活动铰接的压头和螺杆之间采用间隙配合，长期使用磨损后也可以单独更换压头，不需要整体报废，降低了使用过程中的维护成本。
