莫尔斯4号D22壳体立铣刀用心轴

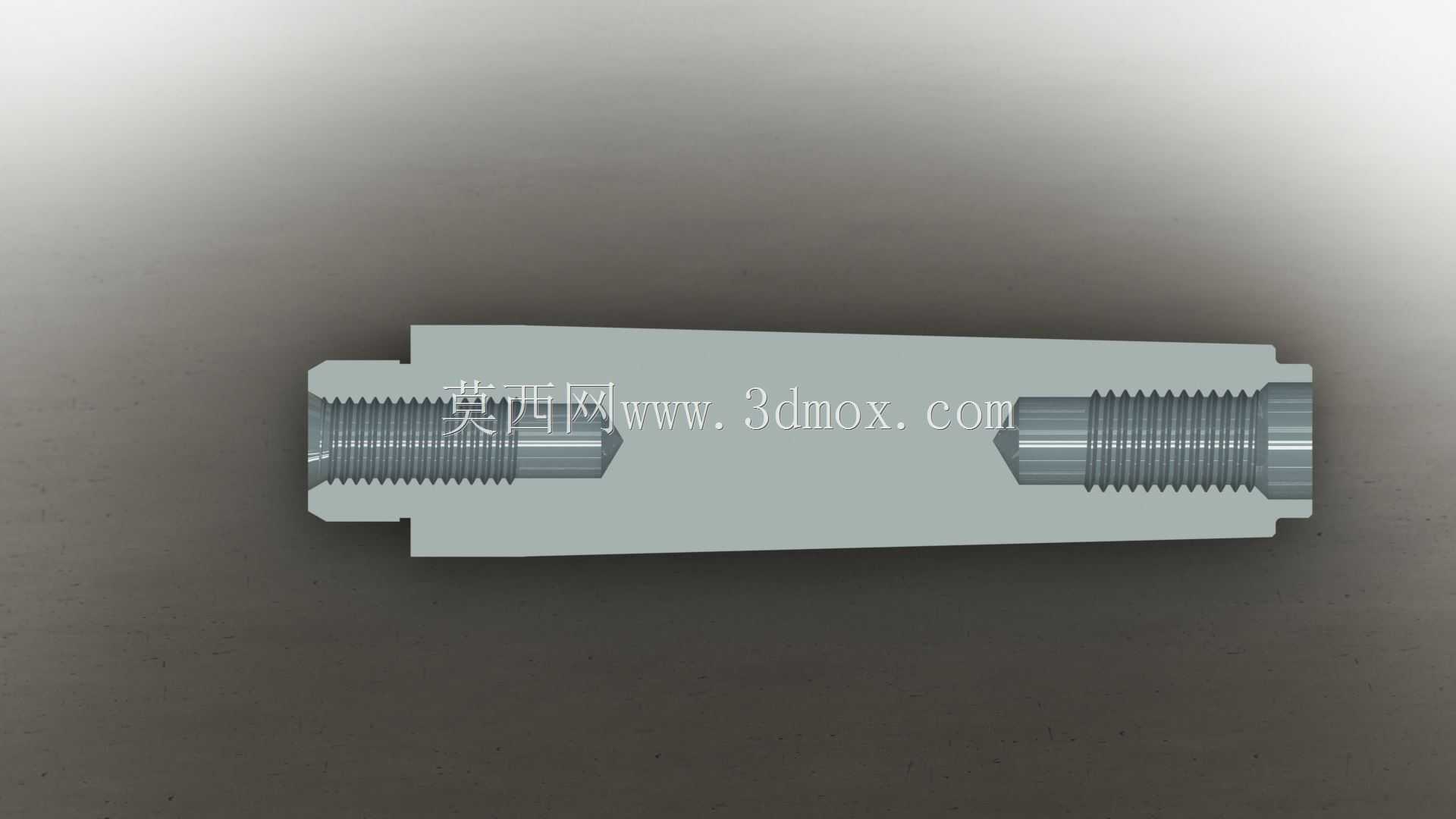

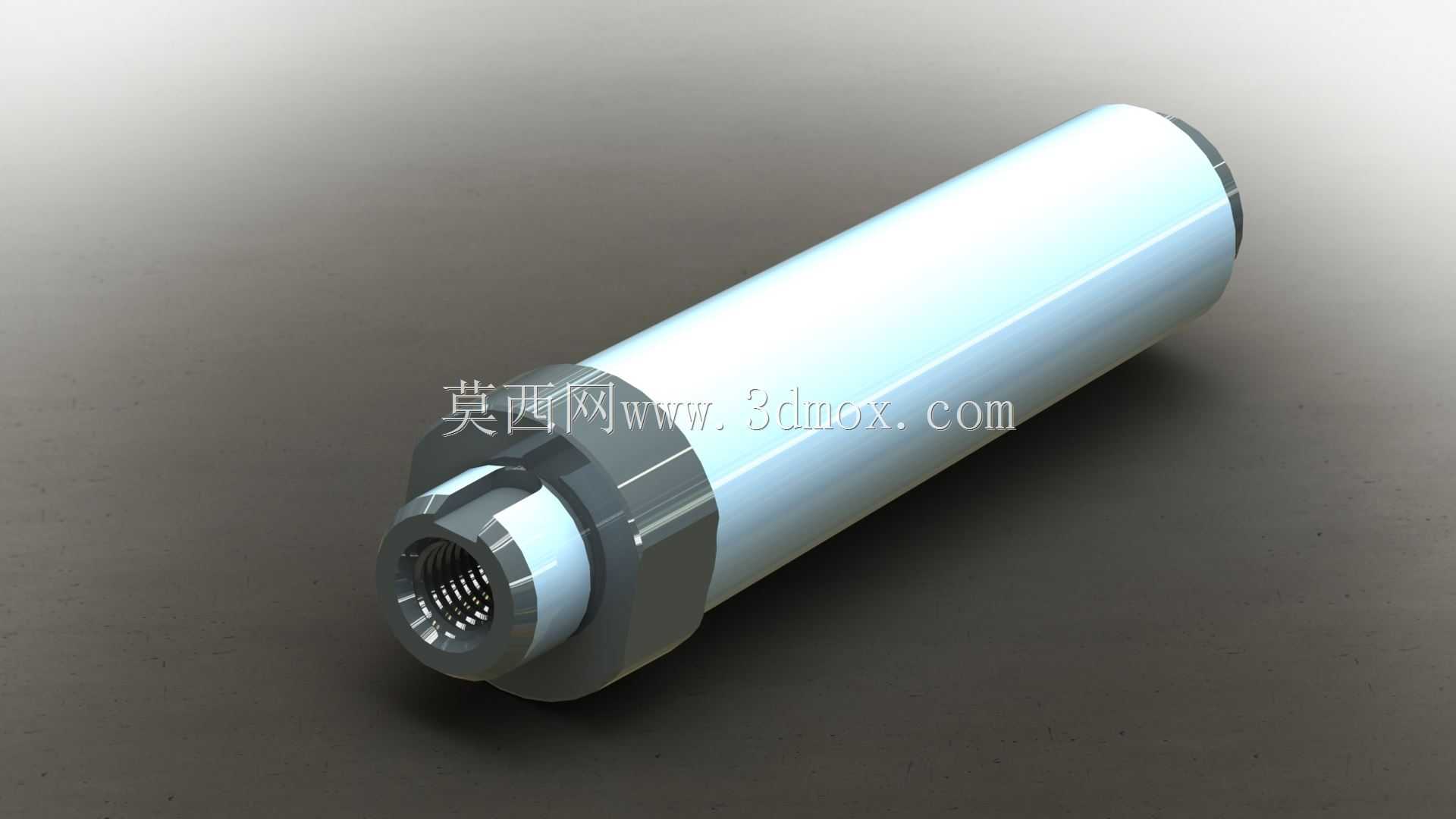

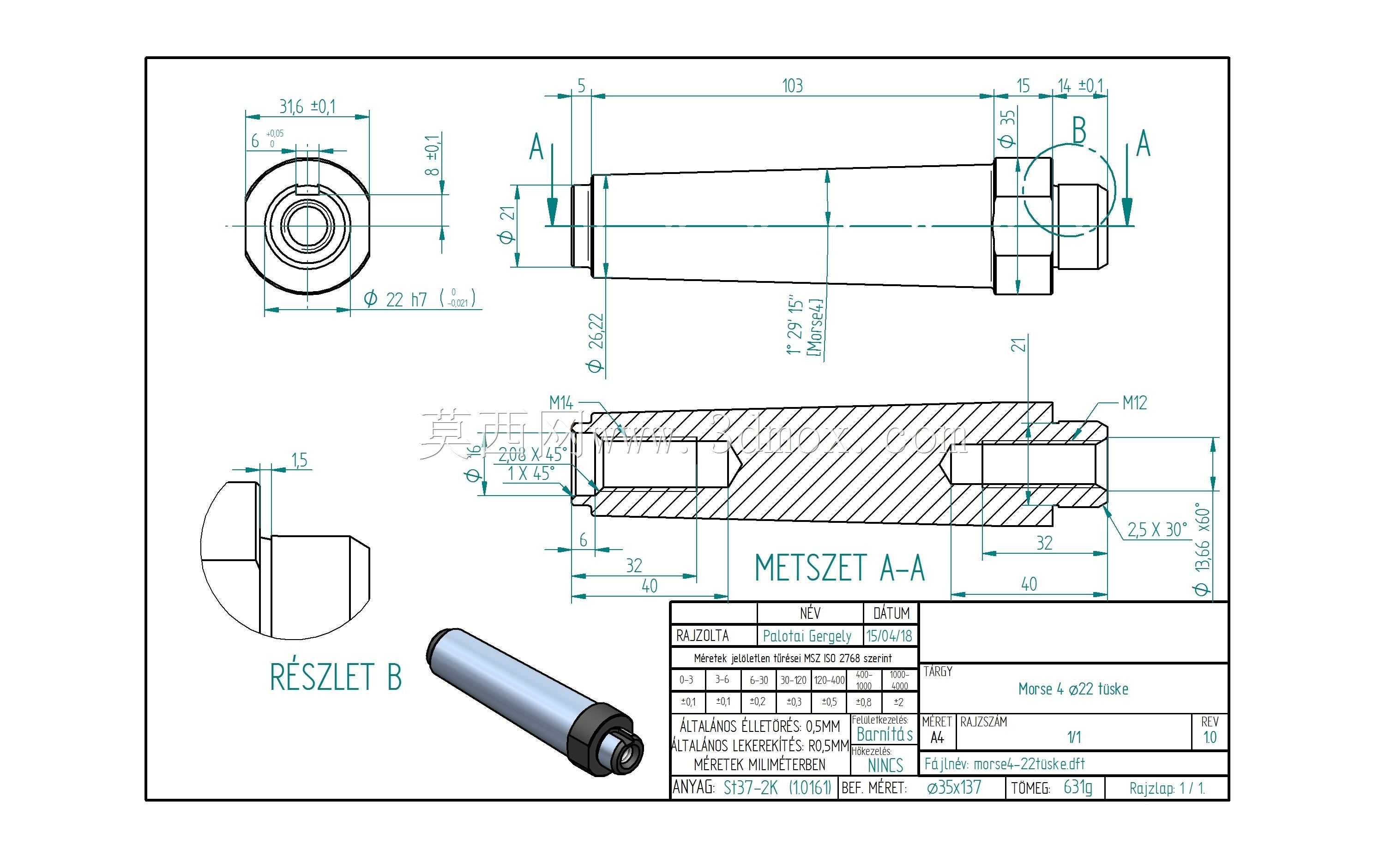

这款心轴是配套立式铣床使用的刀具装夹核心部件，主要适配壳体类零件立铣加工场景，在铣削加工工位承担刀具定位、扭矩传递的核心作用，是铣削工装系统里直接影响加工精度的关键连接件。从实际加工场景来看，当需要在立式铣床上完成D22规格壳体零件的侧壁、端面、型腔立铣工序时，该心轴可通过莫尔斯4号锥柄与铣床主轴锥孔实现无间隙配合，锥面配合的自锁特性可保证高速铣削过程中不会出现刀具松动、偏摆的问题，避免加工振纹、尺寸超差等常见加工缺陷。设计阶段优先考虑了装夹刚性与同轴度要求，心轴主体采用圆柱段与锥段同轴加工的工艺方案，外圆圆柱段作为刀具安装的定位基准，端面的锁紧螺纹孔可配套锁紧螺母实现立铣刀的轴向压紧，保证刀具装夹后径向跳动控制在铣削加工允许的公差范围内，适配高速钢、硬质合金等不同材质立铣刀的装夹需求。外形尺寸上，锥段严格遵循莫尔斯4号锥度标准，可直接适配对应锥孔的立式铣床主轴，无需额外过渡套，减少装夹环节的累积误差；安装端的螺纹规格与配套锁紧件匹配，轴向锁紧行程可覆盖常规D22直径立铣刀的刀柄装夹长度，安装时只需将心轴锥面擦拭干净后推入主轴锥孔，通过主轴后端的拉紧结构实现锥面锁紧，再将立铣刀装入心轴定位圆柱段，拧紧端面锁紧螺母即可完成装夹，拆卸时只需松开拉紧结构与锁紧螺母即可快速换刀，适配批量加工过程中的快速换刀需求。心轴外露圆柱段的直径与长度经过匹配计算，既保证足够的装夹刚性，避免长悬伸加工时出现让刀现象，又不会与工件、夹具发生运动干涉，在壳体零件的周边铣削、台阶面加工、槽类铣削工序中都能稳定传递主轴扭矩，承受铣削过程中的径向切削力与轴向进给力，长期使用下锥面不易出现磨损拉毛的问题，可维持稳定的装夹精度。从结构细节来看，心轴的锁紧螺纹与定位圆柱段保持严格同轴，避免锁紧时出现刀具偏斜，圆柱段的表面粗糙度满足刀具装夹的定位要求，可减少刀具装夹间隙，提升铣削过程的稳定性，针对壳体类零件加工时常遇到的断续切削工况，心轴的刚性设计可有效缓冲切削冲击，降低刀具崩损的概率，提升加工过程的可靠性。
