超薄型PLC可编程控制器IO扩展模块

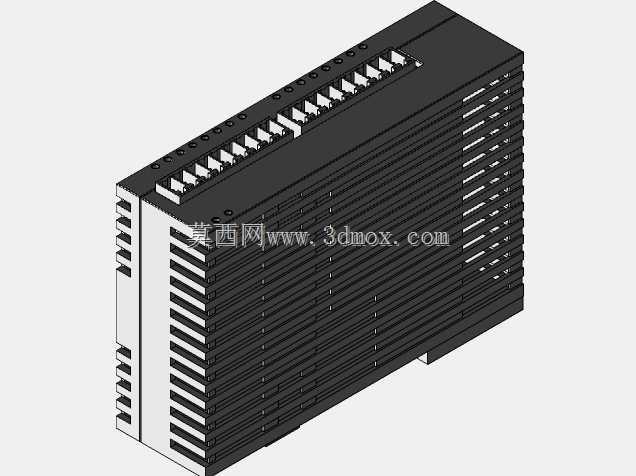

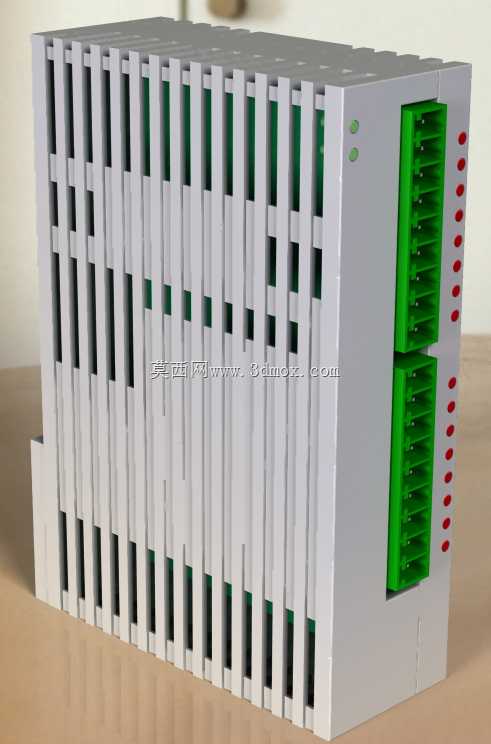

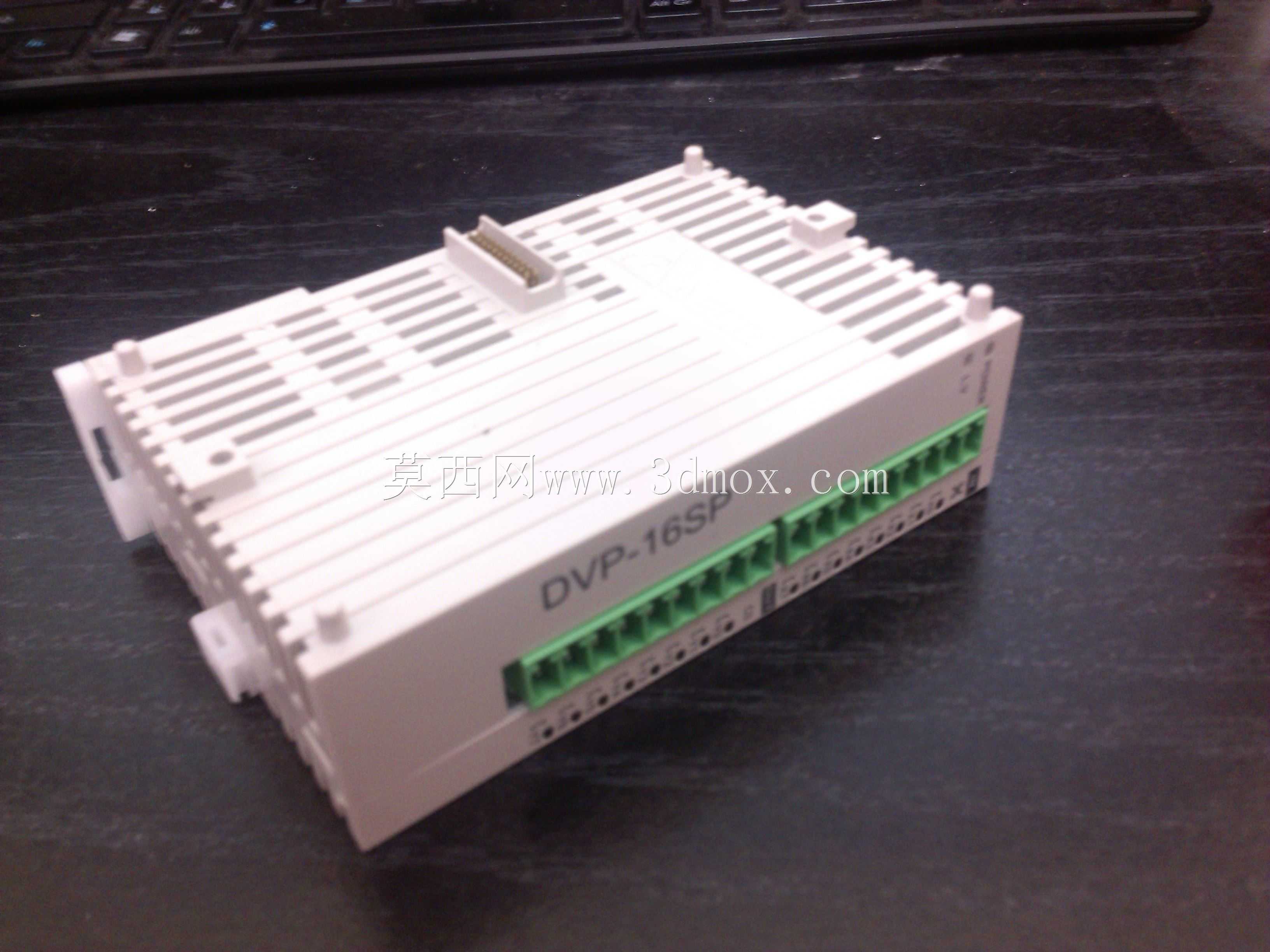

在小型自动化设备的电控系统搭建过程中，经常会遇到主PLC本体IO点位不足的问题，尤其是在桌面式组装设备、小型输送分拣单元、实验室非标测试台这类安装空间局促的场景里，常规尺寸的扩展模块往往会挤占柜内走线空间，甚至无法适配超薄型安装导轨的布局要求，这类超薄结构的IO扩展卡就是针对这类痛点设计的配套部件。从实际使用场景来看，这类扩展模块主要适配同系列 slim 型PLC主机，通过侧边的总线插接接口与主机完成通讯连接，不需要额外布设通讯线缆，能够直接扩展数字量输入输出点位，满足设备上传感器信号采集、执行器动作驱动的点位扩容需求，常见于3C电子组装小设备、小型包装辅机、楼宇小型自控单元这类对电控箱体积有严格限制的项目中。从功能特性上看，模块侧边集成的绿色接线端子采用直插式设计，端子排分上下两组排布，对应不同的IO通道，每个通道旁设置的红色状态指示灯可以直观显示点位的通断状态，方便现场调试人员快速排查接线故障与信号问题，模块正面的格栅式散热结构，是在超薄壳体的限制下，通过增大壳体与空气的接触面积来提升自然散热效率，避免模块长时间满负载运行时出现积热问题，保障运行稳定性。设计思路上，这款扩展模块完全遵循同系列PLC的堆叠安装逻辑，壳体采用统一的灰白色阻燃工程塑料材质，侧边的卡扣结构可以直接卡装在标准DIN导轨上，和主机拼接后整体外观齐平，不会出现突出的棱角，既可以减少柜内的积灰死角，也能避免安装过程中剐蹭操作人员的手部。从安装边界来看，模块的厚度控制在超薄尺寸范围内，多块模块拼接时也不会占用过多的导轨长度，接线端子的排布间距预留了足够的接线操作空间，即使使用管状预绝缘端子也能顺利完成接线，不需要额外预留手指操作的冗余空间，模块顶部的两个状态指示灯用于显示模块的供电与通讯状态，安装后视线平齐的位置刚好可以观察到指示灯状态，不需要俯身或者探入柜内查看。在结构建模过程中，需要重点关注模块与主机拼接处的插接公差，卡扣的弹性变形量要控制在合理范围内，既要保证安装时的插拔顺畅，也要避免拼接后出现松动缝隙，同时格栅散热槽的壁厚要均匀，避免注塑生产时出现缩痕影响外观与结构强度，端子排的定位尺寸要和通用接线端子的安装尺寸完全匹配，保证后期配件替换的通用性。
