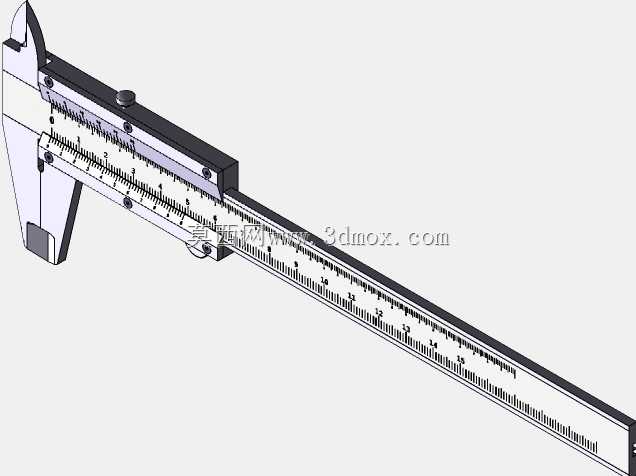

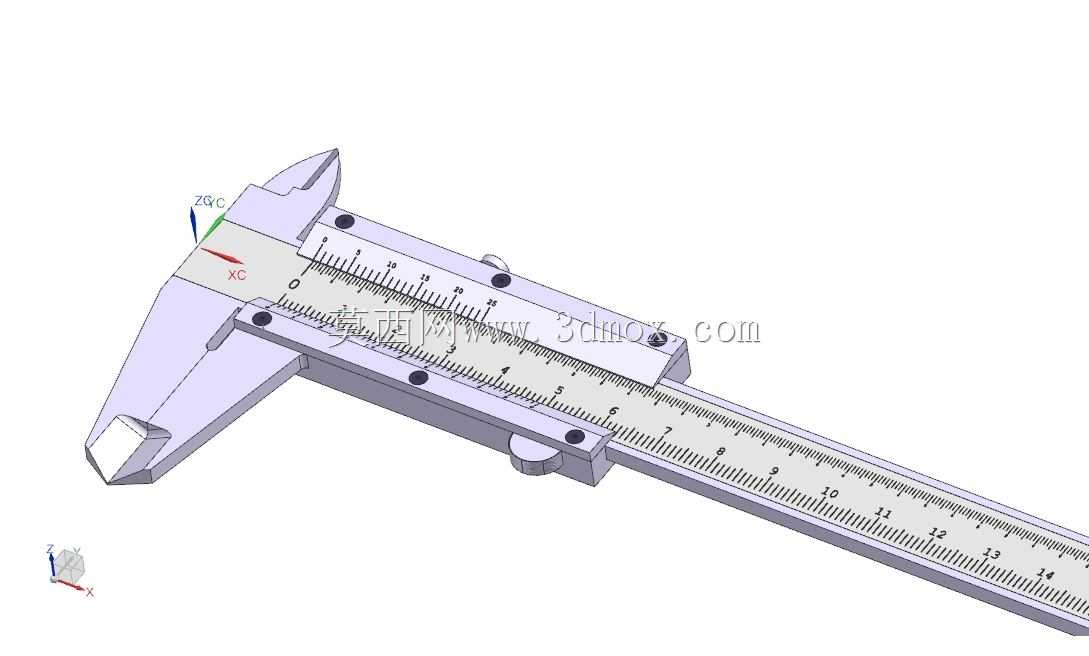

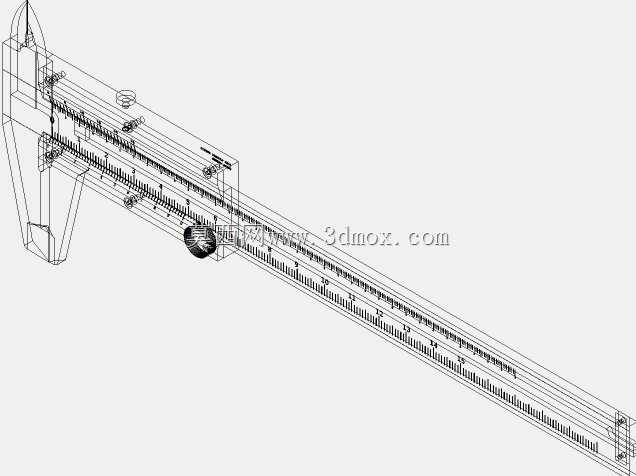

高精度机械式游标卡尺结构设计

在机械加工现场、五金装配工位、教学实训车间乃至日常工件尺寸核验场景里，游标卡尺始终是普及率最高的接触式测量器具，这款机械式游标卡尺的结构完全遵循传统游标测量原理搭建，没有集成数显模块，完全靠机械结构的精密配合实现尺寸读取，抗油污、抗电磁干扰的特性让它能在车间复杂工况下长期稳定使用，不会因为切削液飞溅、车间电源波动出现读数失准的问题。从结构设计逻辑来看，尺身主刻度采用均匀蚀刻的公制刻度线，尺框部分通过精密导向槽与尺身配合，滑动过程中无明显旷量，上下两组量爪分别对应不同测量需求：上方内测量爪可完成工件内径、槽宽等内尺寸检测，下方外测量爪负责工件外径、长度、厚度等外尺寸测量，尺身尾部的深度探杆可直接伸入盲孔、台阶槽内完成深度尺寸检测，单把量具即可覆盖常规加工场景下绝大多数尺寸测量需求，无需频繁更换测量器具。设计过程中对量爪测量面的平面度、两测量面贴合后的平行度都做了结构约束，尺框上的游标刻度与主尺刻度的对齐精度经过反复调校，按照常规0.02mm的游标读数精度设计，能满足普通机加工、五金质检、学生实训等场景的精度要求，不会出现刻度错位导致的读数偏差。尺身与尺框的配合间隙通过导向结构的尺寸公差控制，既保证滑动顺畅无卡滞，又不会因为间隙过大导致量爪歪斜影响测量精度，锁紧螺钉设置在尺框侧面，测量完成后拧紧即可固定尺框位置，方便在难以直接读数的工位完成测量后取出读取数值，避免移动过程中尺框窜动导致测量值失效。从安装与使用边界来看，这款卡尺的量程覆盖常规0-150mm测量范围，整体结构紧凑，握持时尺身贴合手掌，拇指推动尺框的发力位置符合人体工学，长时间手持测量也不会产生明显的握持疲劳，量爪的探出长度经过优化，既可以测量常规轴类、板类工件，也能伸入部分深度不大的台阶位置完成测量，不会因为量爪过短无法接触测量面，也不会因为量爪过长导致结构刚性不足产生测量变形。日常使用中只要定期清洁导向槽内的切屑、灰尘，在配合面涂抹少量轻质润滑油做防护，就能长期保持测量精度，不需要复杂的校准维护流程，非常适合生产一线的高频次测量使用。
