两级振动式工业筛分设备结构设计

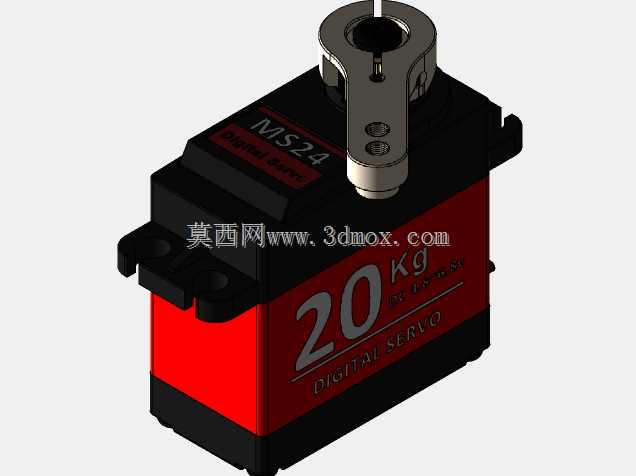

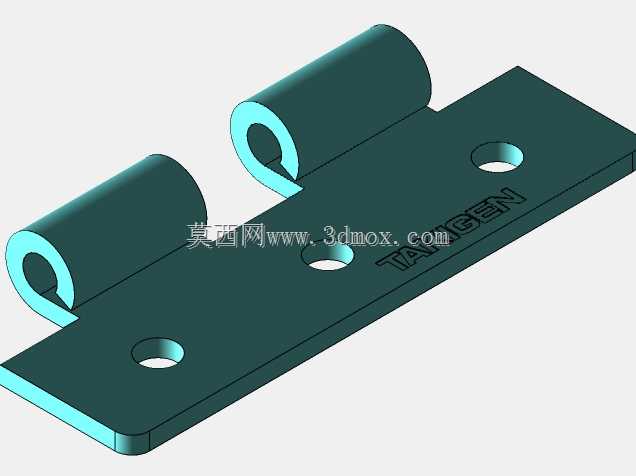

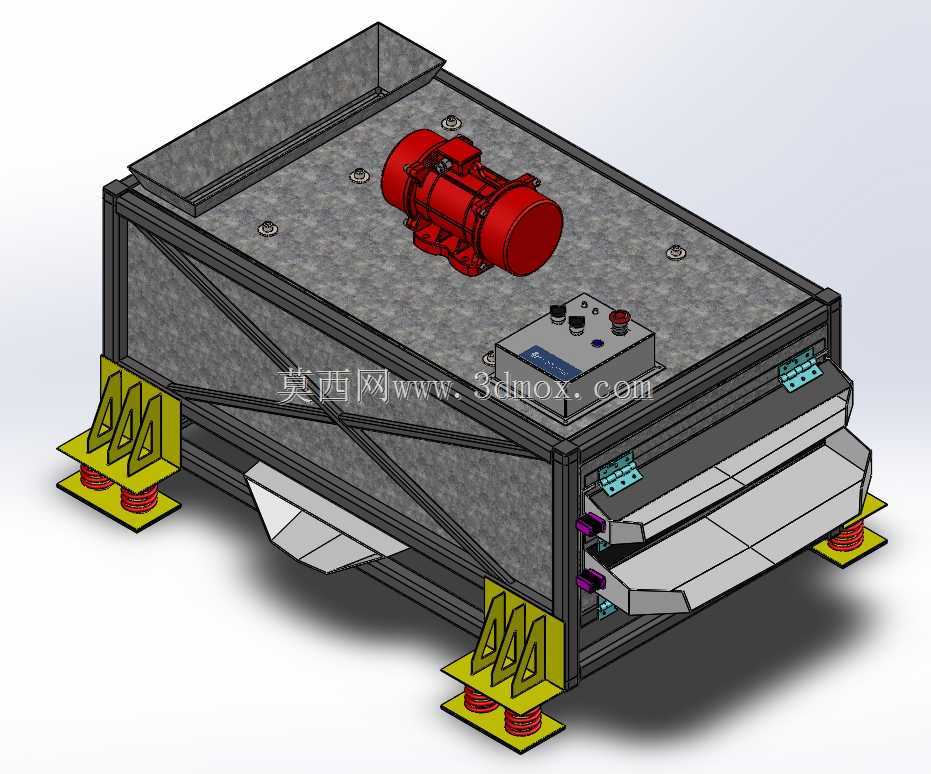

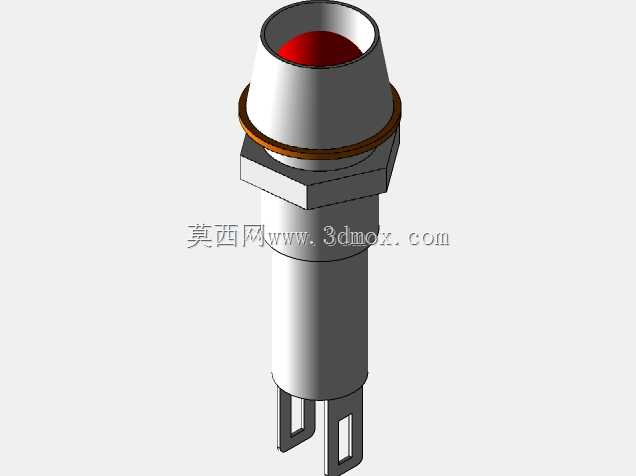

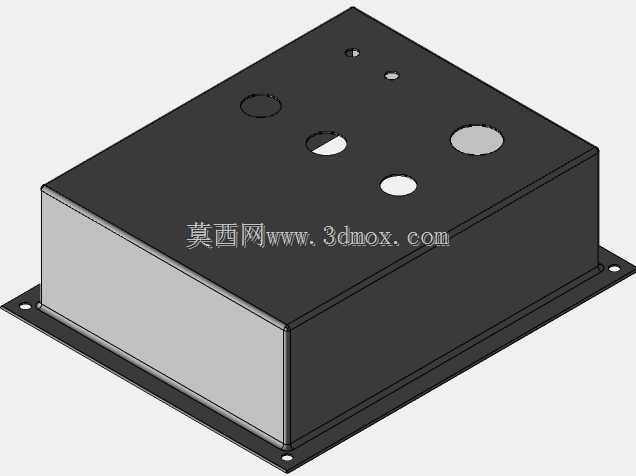

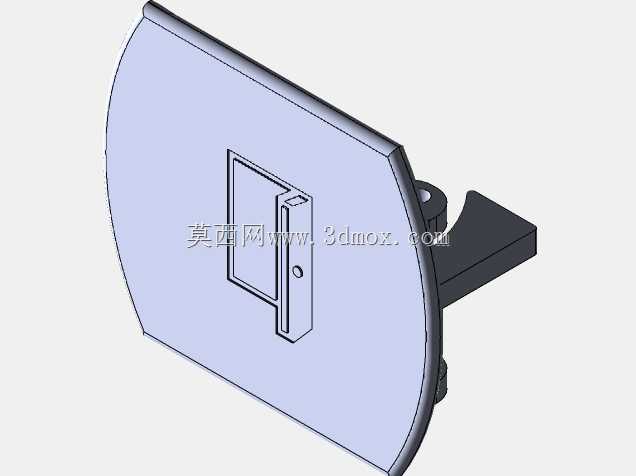

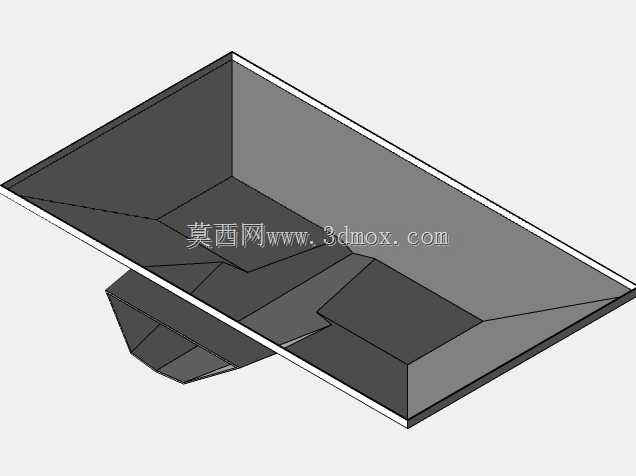

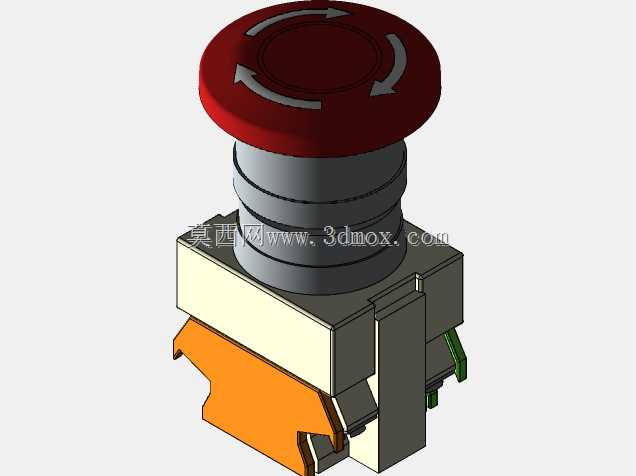

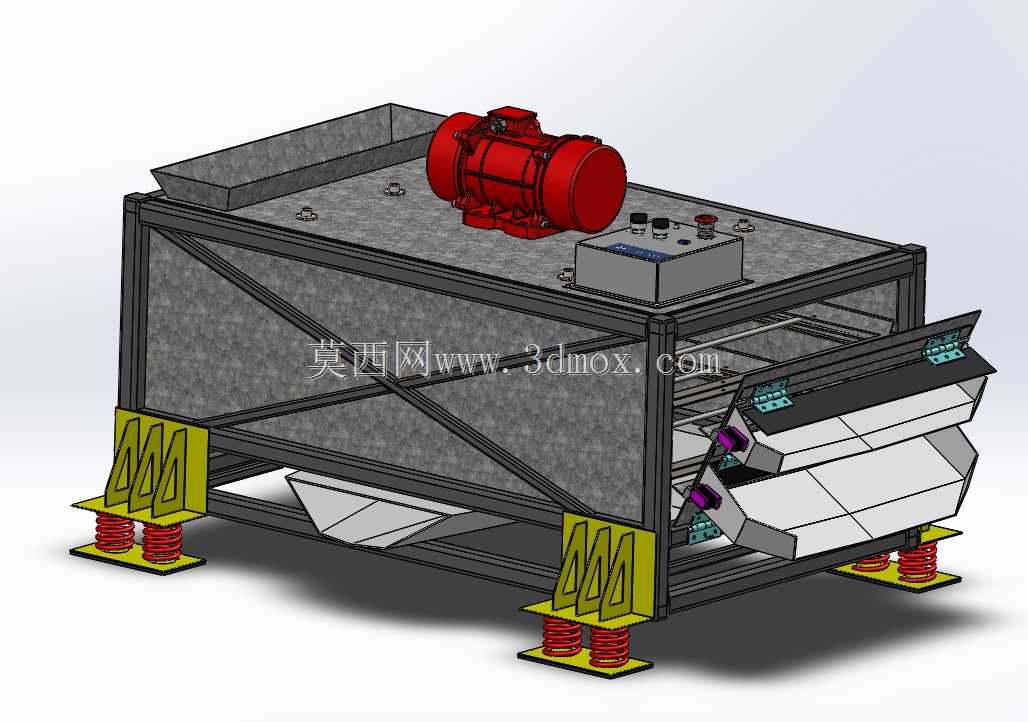

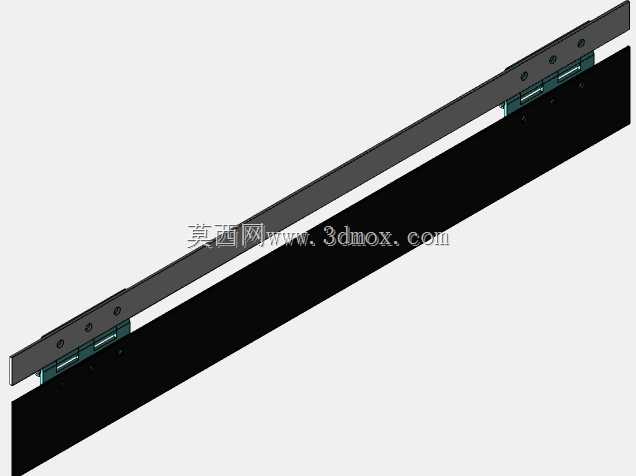

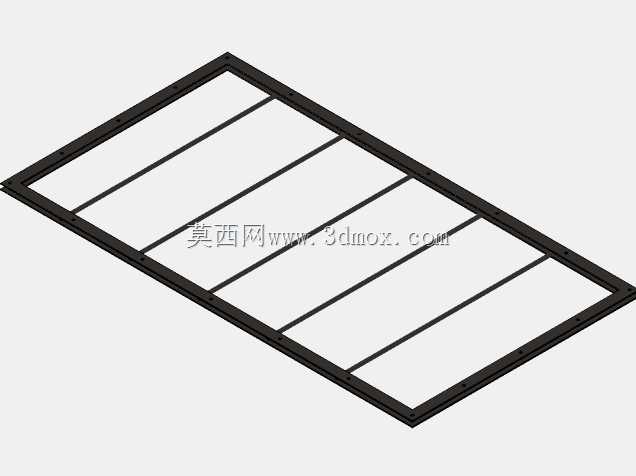

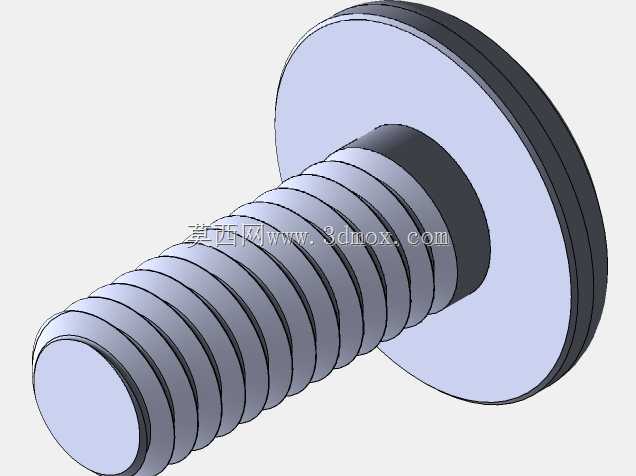

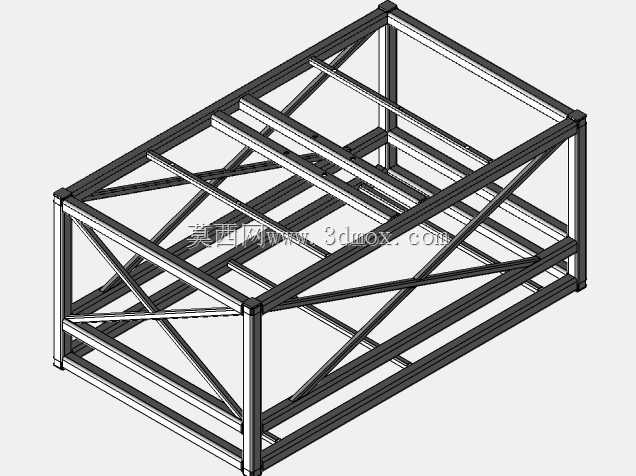

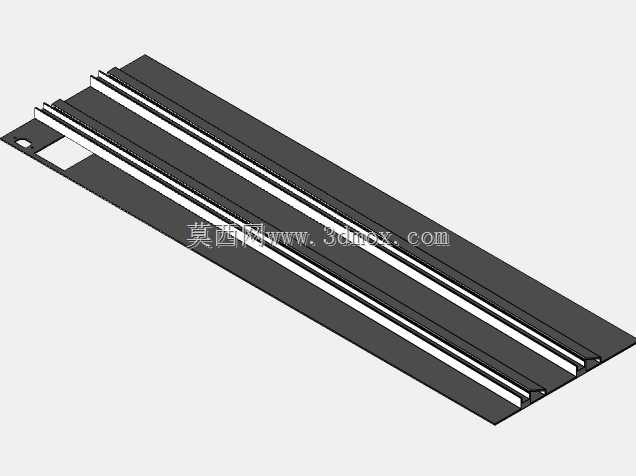

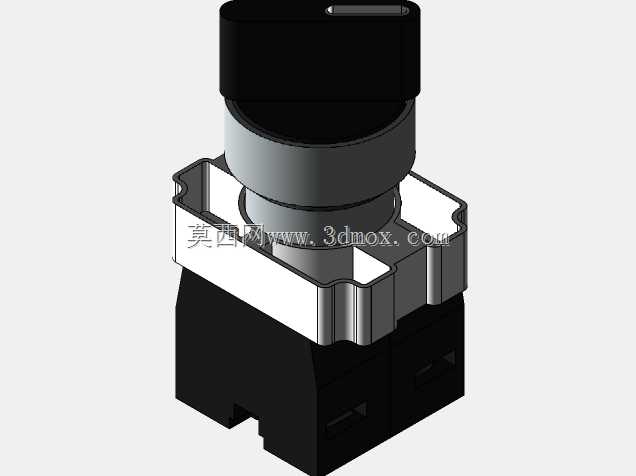

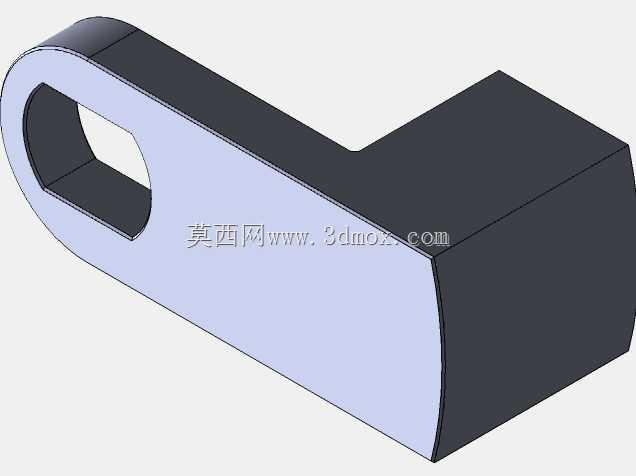

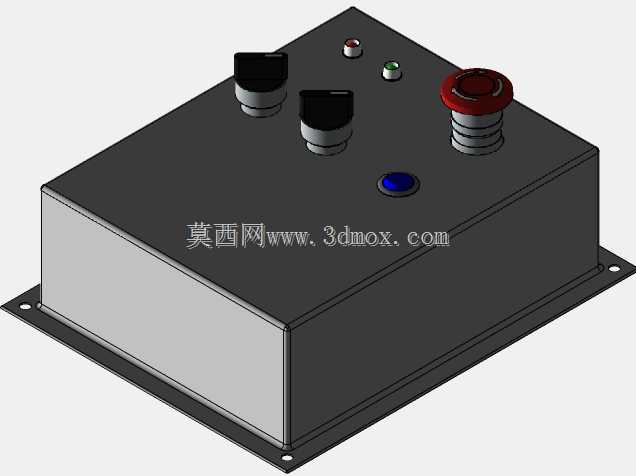

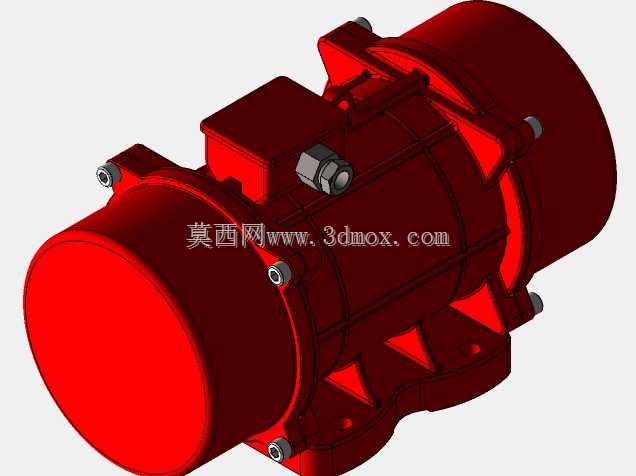

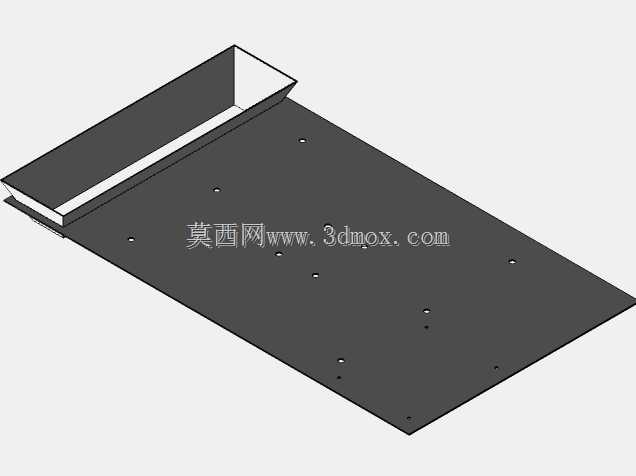

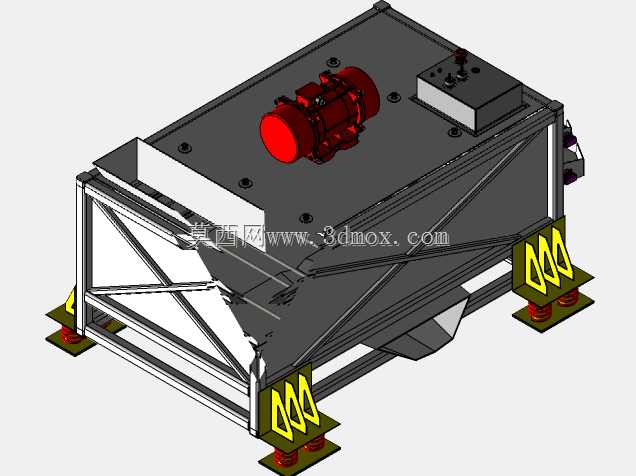

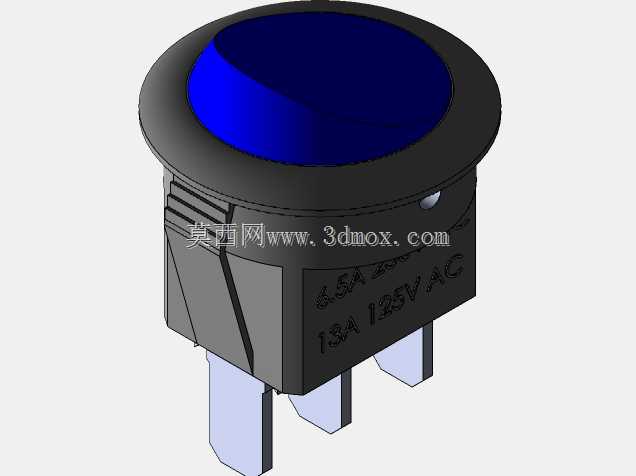

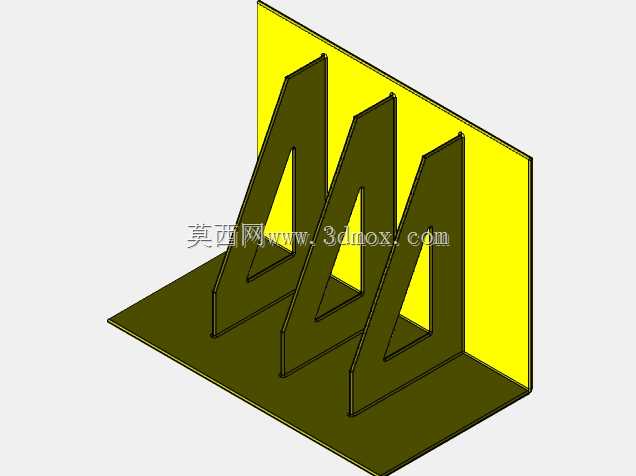

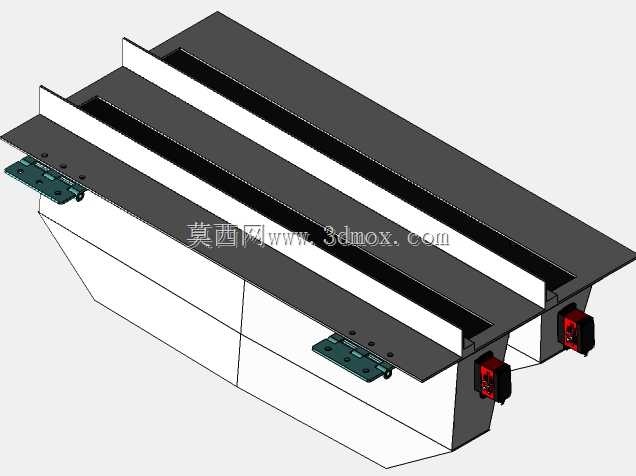

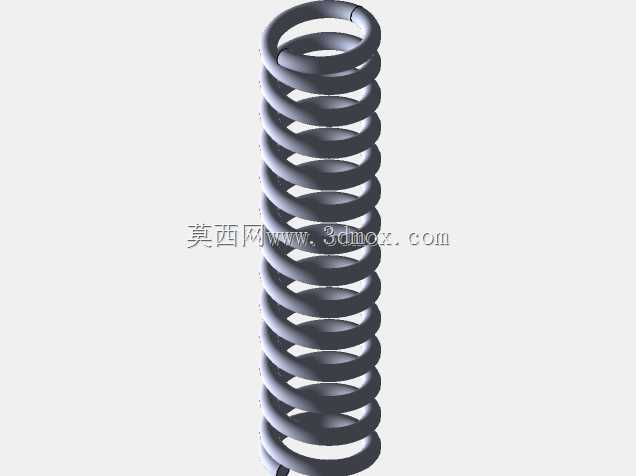

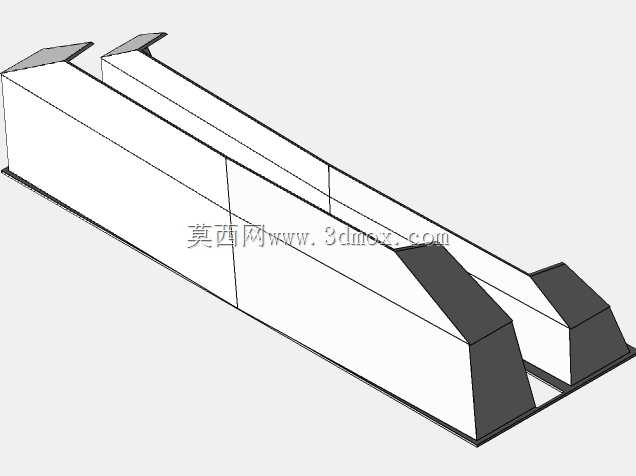

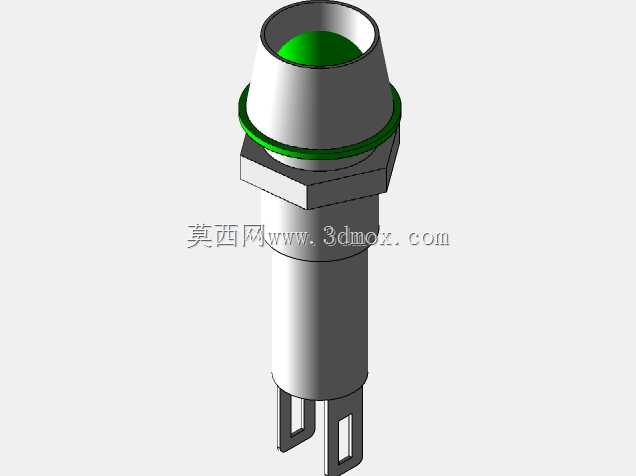

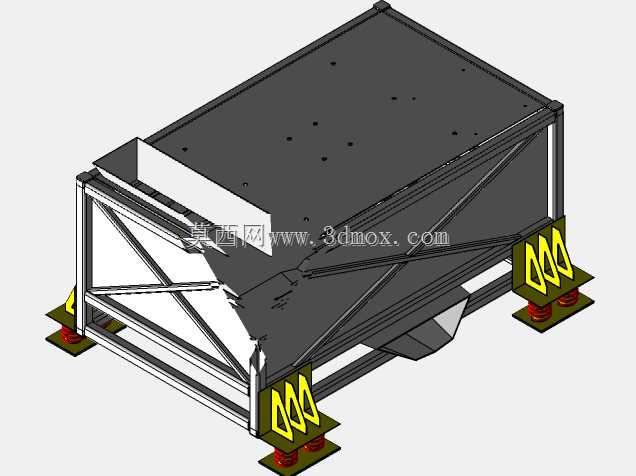

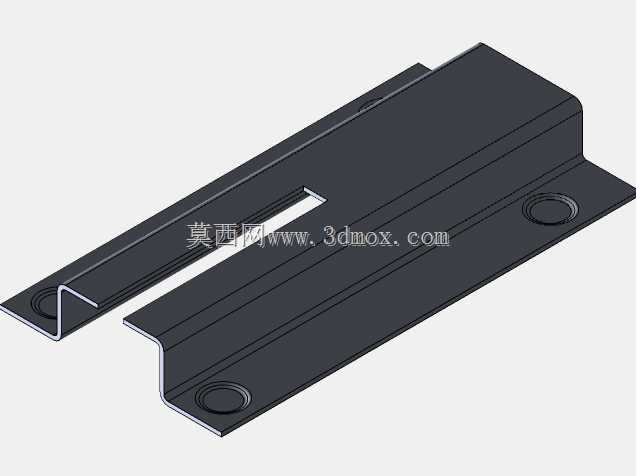

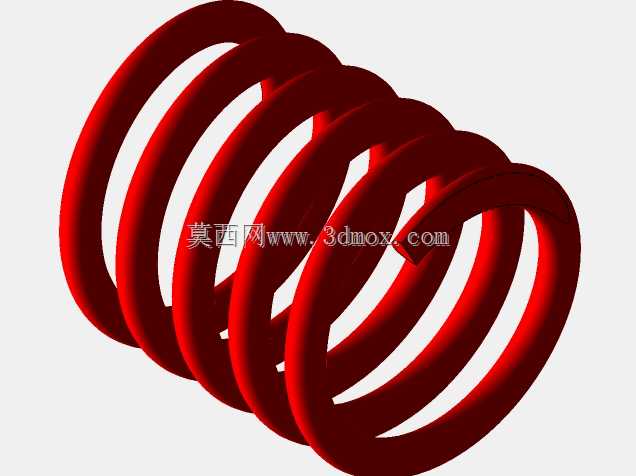

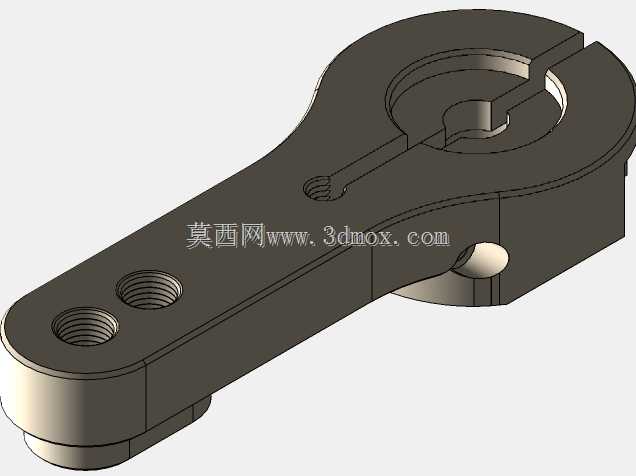

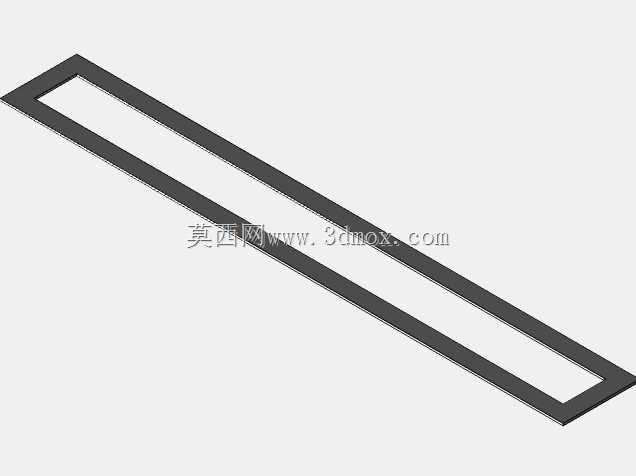

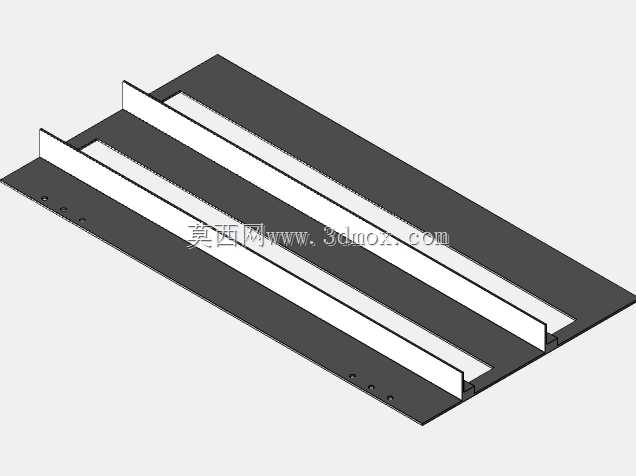

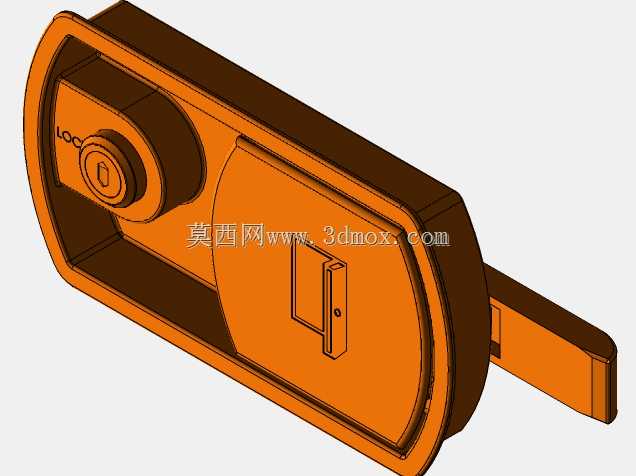

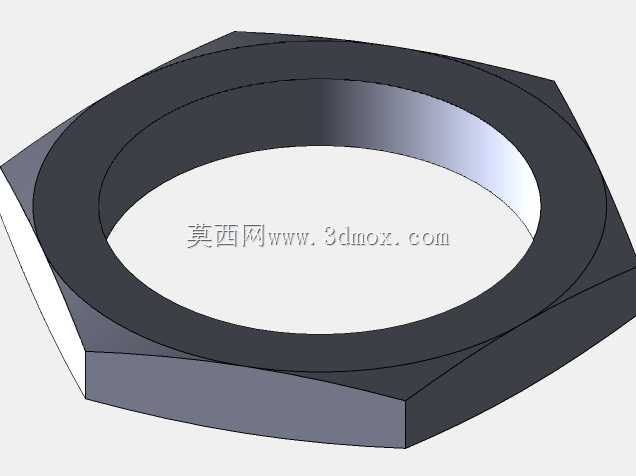

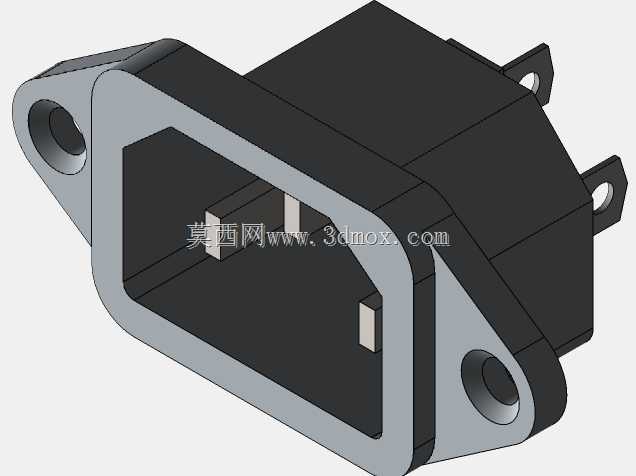

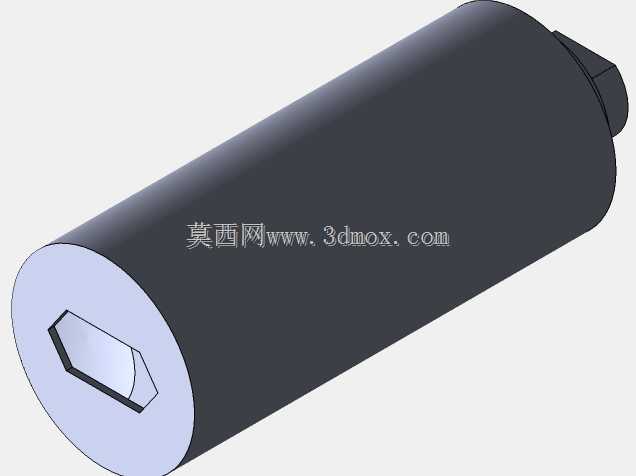

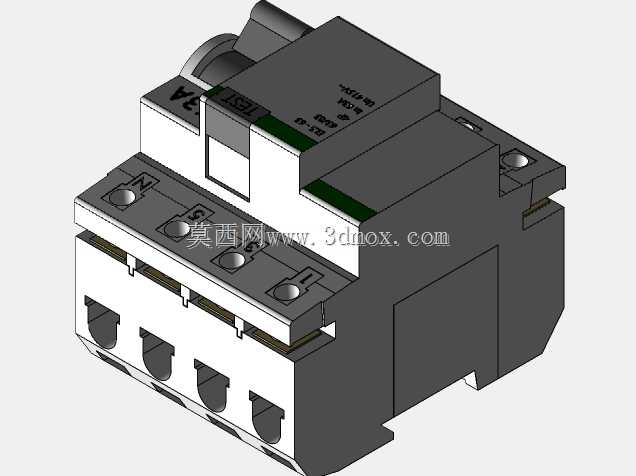

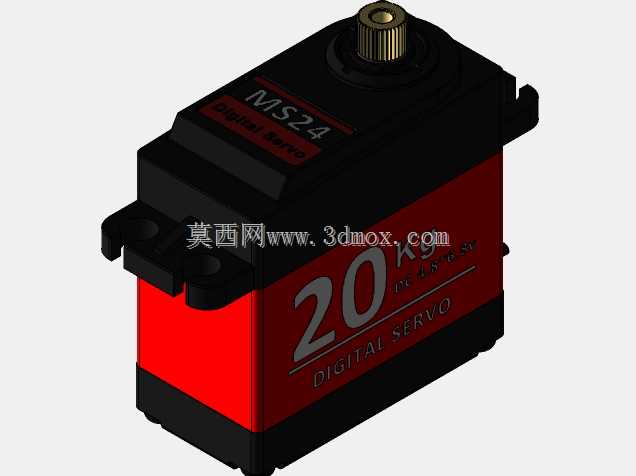

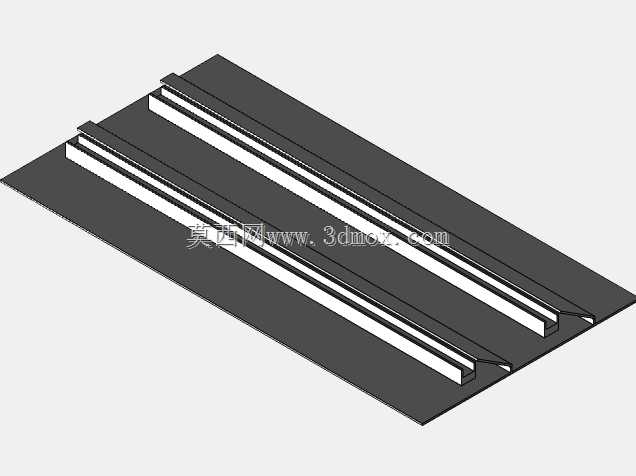

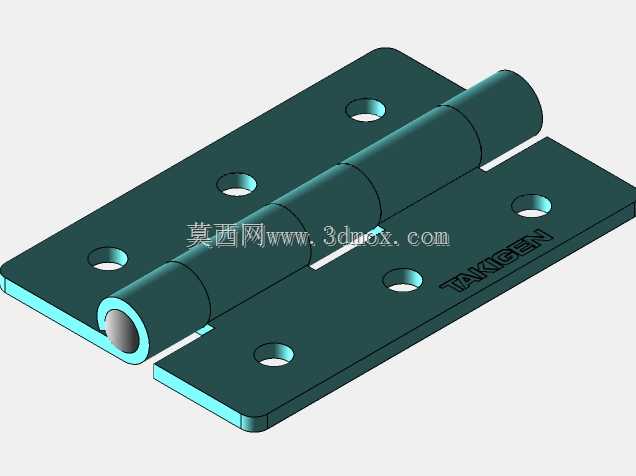

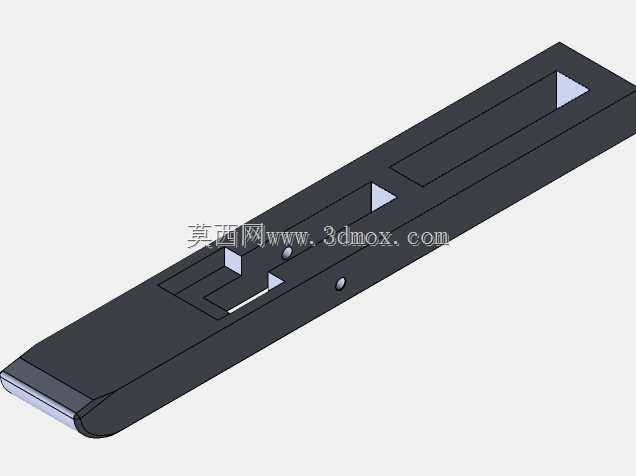

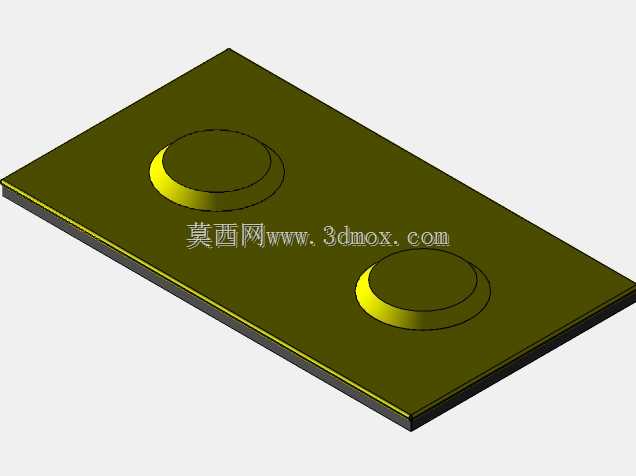

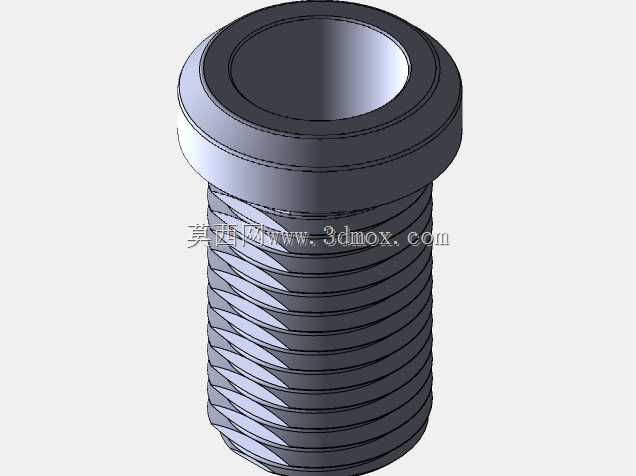

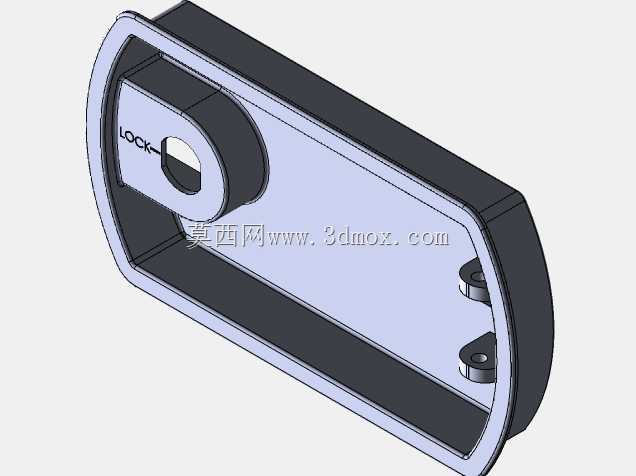

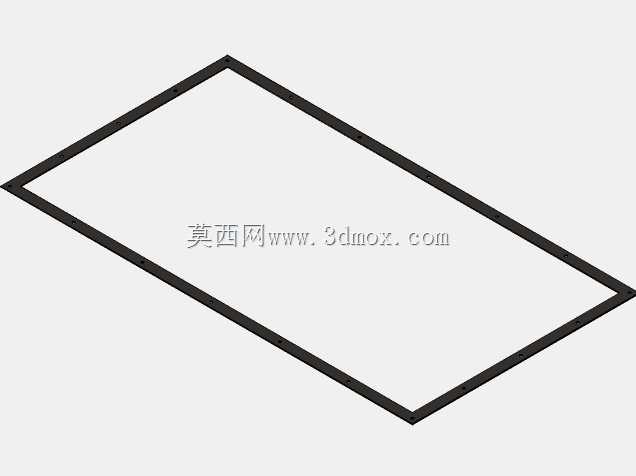

在散料处理的生产环节里，这类筛分设备常布置在破碎、研磨工序的后端，或是原料入库前的预处理工段，适配建材、粮食加工、矿物初分、化工颗粒料处理等多个场景，用来把混合粒径的散料按粒度区间分成不同规格，或是剔除物料里混入的异物杂质。设备采用卧式长方体的整体框架结构，主体框架用型钢焊接成型，侧面加设斜向支撑筋来提升整体刚性，避免激振力作用下框架出现共振变形，顶部设置敞口式的进料斗，进料斗做了扩口设计，能承接上游皮带输送机、溜管落下的物料，减少落料时的物料飞溅。核心的激振单元采用卧式振动电机，直接安装在筛箱顶部的加厚安装座上，安装座与筛箱框架之间做了加强焊接，保证激振力能够均匀传递到整个筛面，相比偏心轴式的激振结构，这种集成式振动电机的装配难度更低，日常维护时的拆装更换也更便捷。筛箱内部设置两层可互换的筛网结构，不同目数的筛网可以根据实际筛分需求快速更换，两层筛网分别对应不同的粒径分级区间，物料进入筛箱后，在振动作用下沿筛面做定向跳跃运动，小于下层筛网孔径的细料会透过两层筛网从最下方的出料溜槽排出，卡在两层筛网之间的中间粒径物料从中部溜槽送出，留在上层筛面的大粒径物料则从端部的溜槽排出，一次作业就能完成三个粒径区间的物料分级，单小时处理量可以达到500kg。设备底部的支撑结构采用组合式减振设计，每个支撑脚都设置了金属螺旋弹簧与橡胶减振垫的组合结构，上部的支架做了折弯成型的加强结构，既能承载整个筛箱的重量，又能把设备运行时的振动能量充分吸收，避免振动传递到安装基础上，降低对周边设备的影响，也能减少设备运行时的噪音。筛箱侧面设置了集成式的控制盒，集成了启停开关、调节按钮与状态指示灯，现场操作人员可以直接在设备侧完成操作，不需要额外布置远距离的操作按钮站。安装时需要注意设备的水平度校准，四个支撑脚的压缩量要调整一致，避免筛面倾斜角度偏差导致物料走偏、筛分效率下降，设备周边要预留足够的检修空间，尤其是振动电机、筛网更换的操作侧，需要留出不小于800mm的操作通道，设备与上下游溜管的连接要采用软连接结构，避免刚性连接传递振动，损坏上下游的配套设备。筛网的压紧结构采用快拆式压条，不需要专用工具就能完成筛网的拆卸更换，适配多品种物料切换生产的需求，筛箱内壁做了圆角过渡处理，减少物料在边角处的堆积残留，换料清理时更加方便。
