M4细牙十字槽圆柱头10mm长螺钉

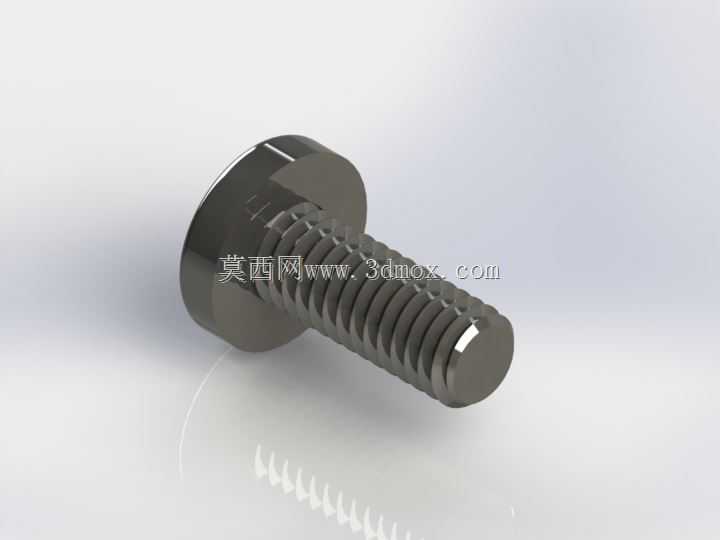

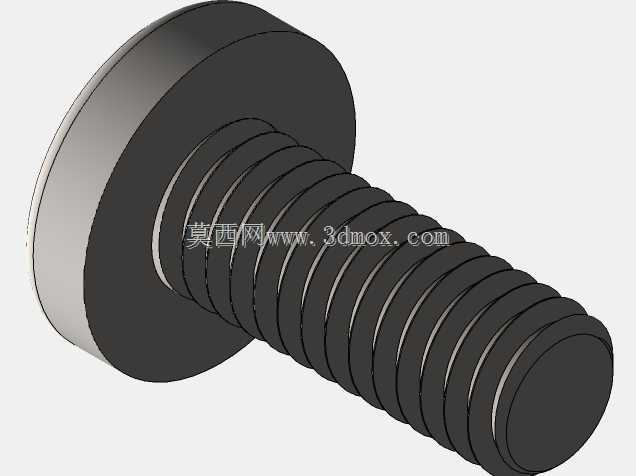

这款M4规格细牙十字槽圆柱头螺钉，在精密电子装配、小型仪器仪表组装、3D打印设备调试、小型自动化模组搭建场景中应用十分广泛，尤其适合对螺纹防松性能有一定要求、安装空间受限的紧凑结构部位。从实际选型角度看，0.5mm的细牙螺距相比同规格粗牙螺钉，拥有更小的螺纹升角，拧紧后自锁性能更优，在承受小幅振动的工况下不易出现松脱问题，适合用于仪器内部PCB板固定、小型钣金件拼接、传感器安装支架锁紧这类对连接可靠性有要求，但整体载荷不大的装配场景。设计层面，圆柱头的头部结构可以在安装时提供更大的承压接触面积，相比沉头螺钉不需要在被连接件上加工沉孔，降低了薄板类零件的加工难度，头部十字槽适配常规PH1规格十字螺丝刀，通用装配工具即可完成拧紧作业，不需要配备特殊规格的批头，现场装配的适配性更强。尺寸边界上，螺钉公称直径4mm，螺杆有效长度10mm，安装时需要在被连接件上预制直径3.4-3.5mm的光孔，若为盲孔攻丝安装，需要预留至少12mm的底孔深度，避免螺杆顶到孔底造成锁紧失效；头部外径控制在6.8-7mm区间，头部高度约4mm，设计安装避让空间时，需要在螺钉头部周围预留至少1mm的扳手操作空间，保证批头可以完全卡入十字槽完成拧紧动作。实际建模过程中，螺纹部分采用真实牙型轮廓建模，还原了细牙螺纹的牙距、牙高参数，头部的十字槽深度、槽型尺寸完全符合公制紧固件的通用公差要求，导入装配体后可以直接用于干涉检查、装配模拟，不需要额外调整尺寸参数。在小型非标设备设计中，这类小规格细牙螺钉常被用于固定导轨挡块、光电开关安装片、小型气动元件的侧装支架，因为细牙螺纹的微调性能更好，在需要小幅调整安装位置的场景下，拧动螺钉时的进给量更小，更容易控制锁紧的位置精度。需要注意的是，这类螺钉的额定锁紧扭矩不建议超过1.2N·m，过大的拧紧力会造成螺纹滑牙或者头部十字槽拧花，尤其是在铝合金、塑料这类低强度基材上安装时，需要适当降低锁紧扭矩，必要时可以搭配平垫圈增大承压面积，避免基材表面被压伤。
