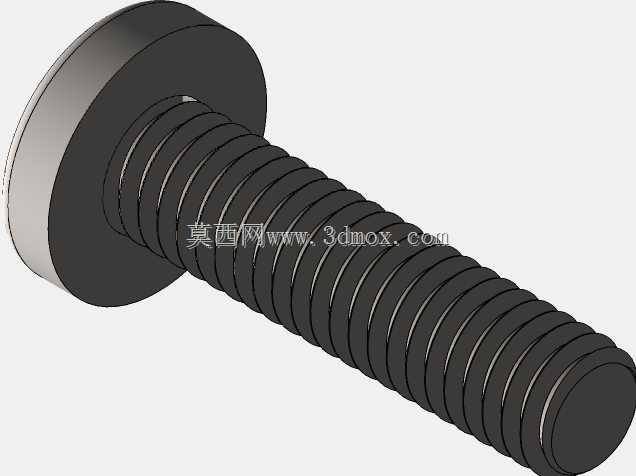

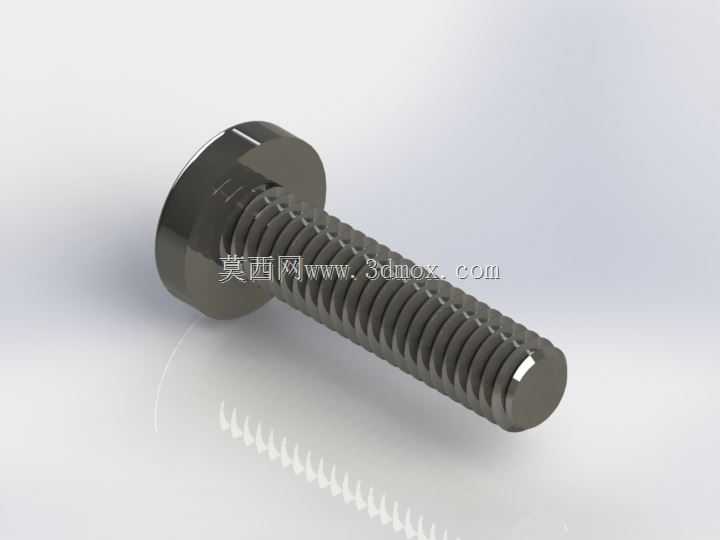

M4公制十字盘头细牙紧固螺钉

这款M4规格的十字槽盘头细牙螺钉，是紧凑装配场景中常用的紧固连接件，在消费电子外壳组装、小型仪器仪表内部结构固定、精密机电设备的薄板件连接场景中应用广泛。细牙螺纹的设计初衷，是为了适配薄壁基材的连接需求，0.5mm的螺距相比同公称直径的粗牙螺纹，拥有更小的螺纹升角，拧紧后的自锁性能更优异，在承受小幅振动载荷的工况下不易出现松脱问题，同时细牙螺纹的牙型更浅，拧入时对基材的挤压破坏更小，适合在铝合金薄板、工程塑料结构件上完成装配，不会出现粗牙螺钉拧入薄壁件时容易顶穿基材、或是螺纹牙型切坏基材连接孔的问题。盘头的头部结构设计，让螺钉在装配后头部拥有更大的承压接触面积，不需要额外搭配平垫圈就能分散拧紧时的压应力，避免拧紧过程中头部压伤被连接件的表面，尤其适合表面有喷涂、阳极氧化处理的外观件装配，不会破坏外观面的防护层与装饰效果。十字槽的驱动形式适配常规的十字螺丝刀，装配时的对中性更好，普通作业人员无需特殊工具就能完成拧紧操作，在批量装配的流水线场景中，十字槽的结构也能适配电动螺丝刀的批头，提升装配效率。从安装边界来看，这款螺钉公称直径4mm，螺杆有效长度16mm，设计时需要注意被连接件的通孔直径建议控制在4.2-4.5mm之间，沉孔深度需要匹配盘头的头部高度，保证装配后头部不会突出装配面，避免干涉周边其他零部件的安装。螺纹部分的有效啮合长度建议控制在3-5倍公称直径区间，也就是12-20mm的啮合深度，既能保证足够的连接强度，也不会因为啮合过长导致拧入过程中出现卡滞、螺纹咬死的问题。在实际选型过程中，这类细牙盘头螺钉常被用于对紧固后防松性能有要求、同时装配空间紧凑的部位，比如小型传感器的安装固定、电控柜内的线槽与小型元器件安装、3D打印设备的运动组件薄板连接等场景，相比同长度的粗牙螺钉，细牙的调节精度更高，在需要微调紧固位置的装配场景中，更小的螺距能实现更精准的拧紧行程控制，避免出现拧过一圈就压接过紧、少拧一圈又存在连接间隙的问题。建模过程中，螺纹部分采用精确的牙型轮廓扫描生成，还原了细牙螺纹的真实牙型角与螺距参数，头部的十字槽深度与槽型尺寸符合通用紧固件的标准规范，盘头的头部倒角与过渡圆角都按照实际量产螺钉的工艺参数设计，导入装配体后可以直接用于干涉检查、装配工艺模拟，不需要额外调整模型的安装尺寸。
