机加工装夹定位用钢制V形支撑块

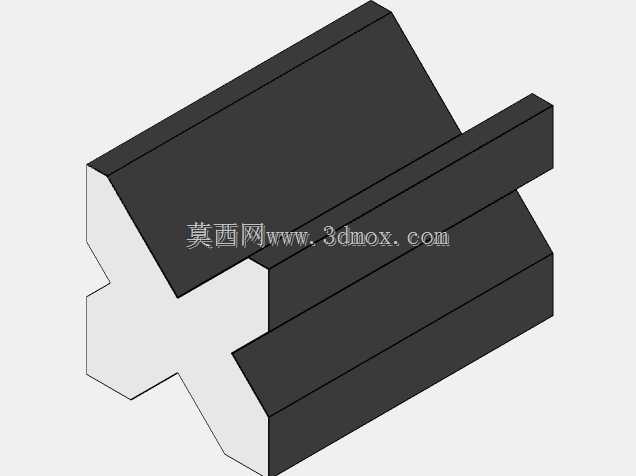

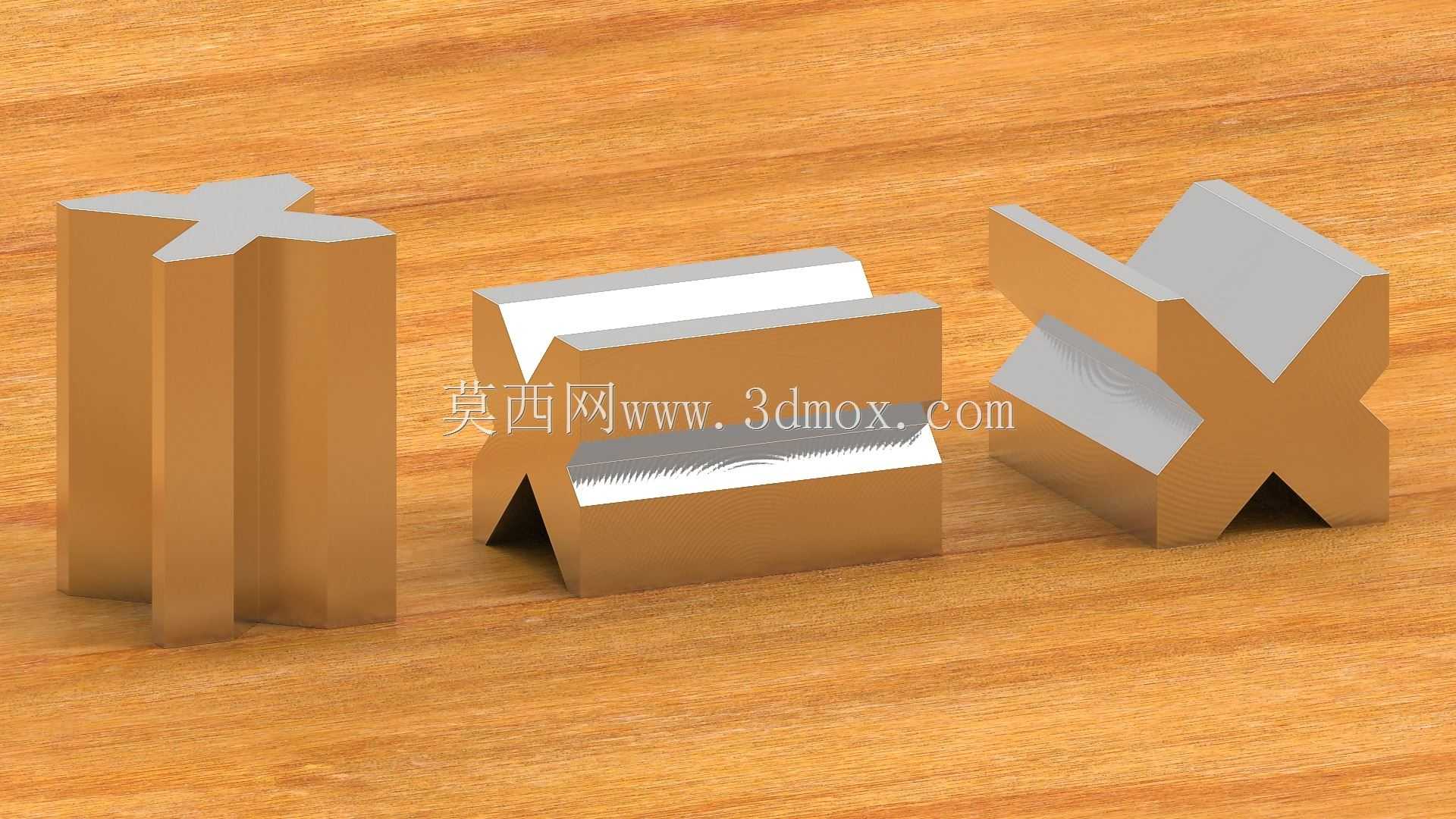

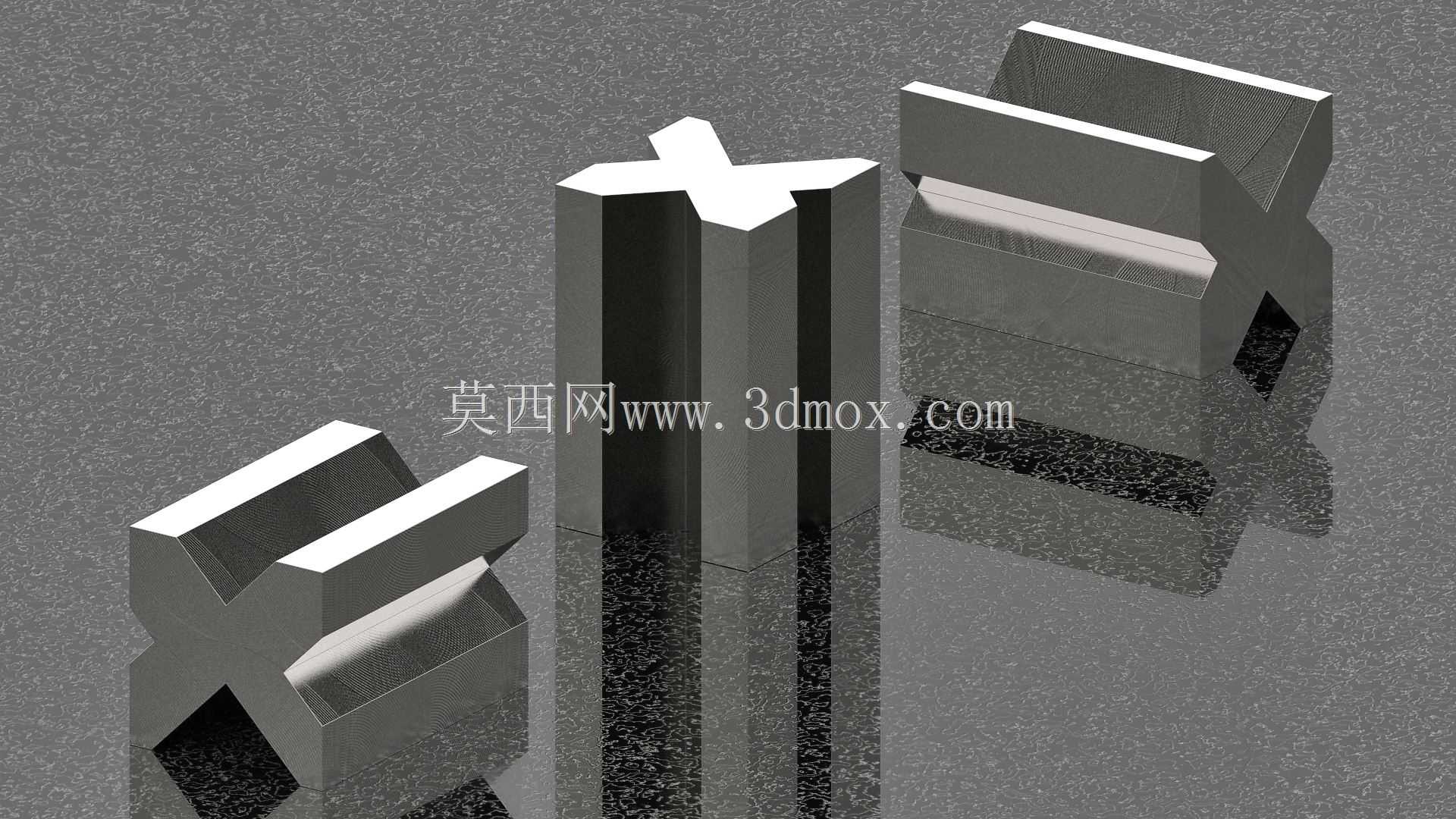

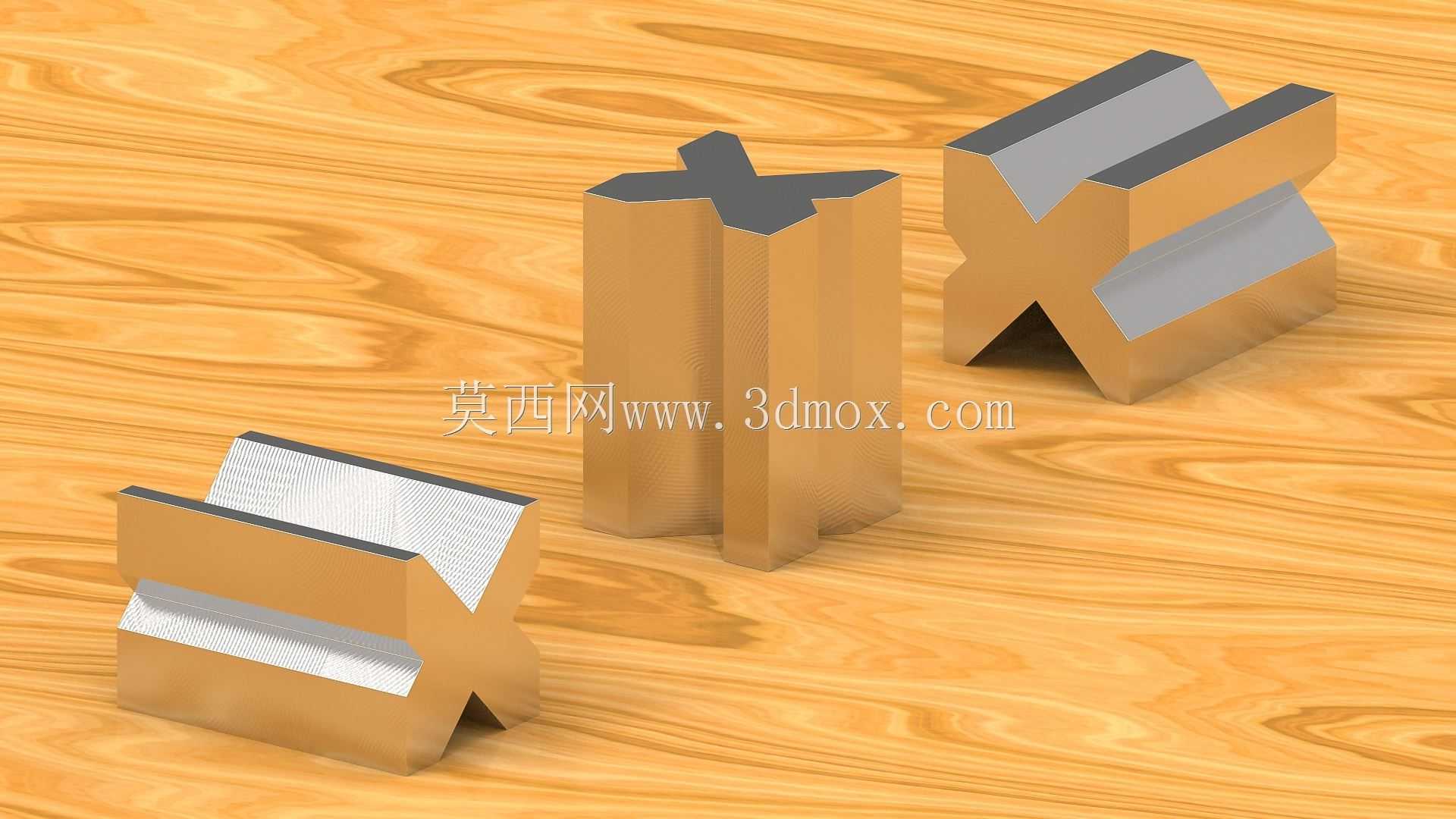

在轴类、套类回转体零件的铣削、钻削、磨削工序中，V形块是最常用的定位基准元件，这类元件的核心作用是依托V形槽的两个斜面实现对工件外圆面的四点接触定位，自动补偿工件外径的尺寸公差，保证工件轴线与机床工作台基准面的平行度，避免装夹过程中出现轴线偏移、转动错位的问题。这款V形块采用整体式实心结构设计，没有拼接焊缝与装配间隙，长期承受装夹压紧力也不会出现结构变形，V形槽的夹角采用机加工领域通用的90度设计，能够适配一定直径范围内的回转体零件装夹需求，槽口边缘做了微小的倒角处理，既可以避免工件吊装放置时磕碰槽口造成基准面损伤，也能减少工件外圆面与槽口棱边的硬接触刮伤。从结构边界来看，这款V形块的底面为精磨加工的平整基准面，安装时可以直接贴合机床工作台、磁力吸盘或者组合夹具的基础板表面，不需要额外加装调整垫片就能保证定位精度，块体的侧面加工有垂直于底面的光面，可作为百分表找正的基准面，方便操作人员快速校准V形块在工作台上的安装位置，保证V形槽的对称面与机床进给方向平行。不同于可调式V形架，这款固定结构的V形块没有活动调节部件，整体刚性更强，在重切削加工场景下不会出现定位松动的问题，适合用于成批零件的重复定位装夹，能够减少每次装夹的找正时间，提升批量加工的工序效率。在实际生产场景中，这类V形块除了用于机加工工序的工件定位，也可以作为检测工序的辅助支撑，配合百分表检测轴类零件的径向圆跳动、同轴度等形位公差，检测时将工件放置在V形槽内，转动工件就能通过表针的摆动量读取误差数值，依托V形面的自定心特性，检测数据的重复性远高于普通平口钳装夹的检测结果。设计这类V形块时，需要重点保证V形槽两个斜面的平面度、对称度，以及槽面与底面的垂直度，这些形位公差直接决定了定位精度，这款V形块的槽面与底面都经过精磨处理，表面粗糙度满足工装夹具的精度要求，长期使用磨损后也可以通过重新修磨槽面恢复精度，不需要整体更换，使用寿命远高于焊接拼装的简易V形支撑。
