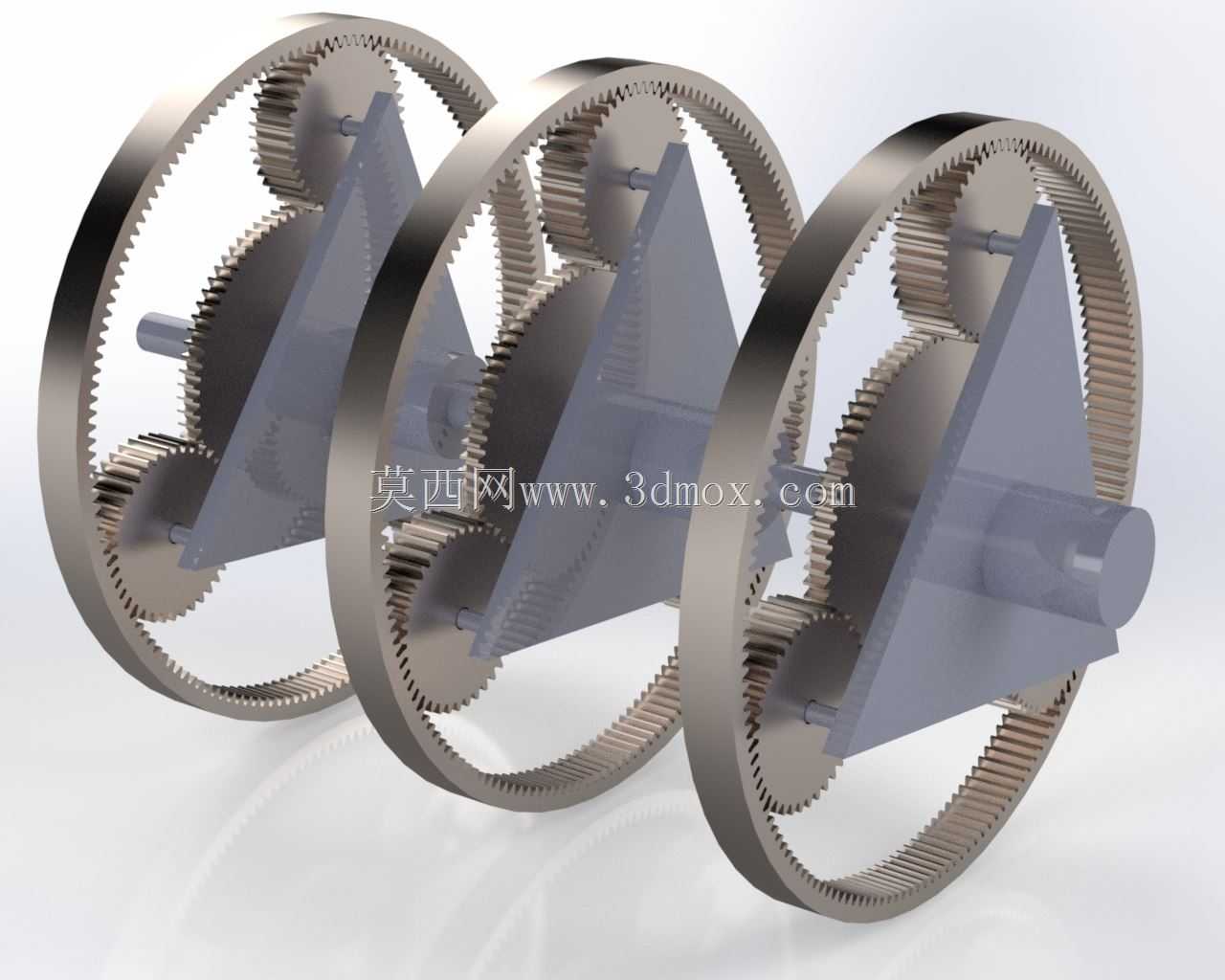

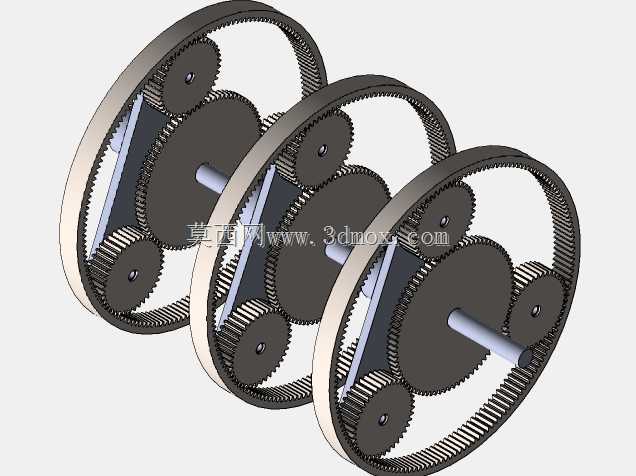

三级串联式行星轮系传动结构

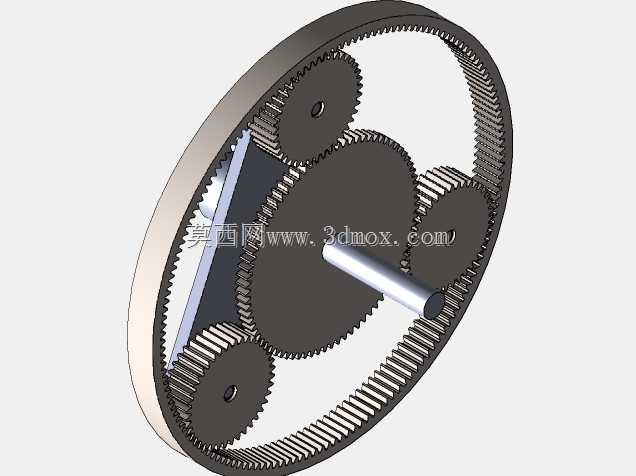

这套三级串联行星轮系结构，常应用在对传动比要求高、安装轴向空间受限的重载传动场景中，比如工程车辆的行走驱动、工业伺服系统的末端减速、风电变桨驱动单元里，都能见到同构型轮系的实际落地。从结构功能来看，每一级行星轮组都由内齿圈、行星轮、三角行星架、中心太阳轮构成，三级串联的布局可以在较小的径向尺寸下实现大传动比输出，相比平行轴定轴轮系，同传动比下体积能压缩40%以上，同时载荷由多颗行星轮共同分担，单齿承受的啮合载荷更低，运行平稳性也更优，适合频繁正反转、冲击载荷较大的工况。设计过程中首先要匹配安装边界的约束，三级串联的布局需要保证各级内齿圈同轴度公差控制在0.02mm以内，每一级的行星架定位轴肩要做退刀槽处理，避免装配时行星轮端面与轴肩发生干涉；行星轮的安装轴销与行星架采用过盈配合，过盈量根据传递扭矩大小控制在0.01-0.03mm区间，防止重载下轴销发生转动移位。每一级的太阳轮采用浮动安装设计，不需要额外的径向定位，依靠多颗行星轮的啮合自动找正，能抵消一部分加工装配带来的同轴度误差，降低运行过程中的偏载风险。内齿圈采用薄壁结构设计，在保证齿根弯曲强度的前提下尽可能缩减壁厚，既可以减轻整体重量，也能在啮合冲击下产生微量弹性变形，缓冲齿面的接触应力，延长齿轮使用寿命。从安装尺寸来看，单级内齿圈的外径根据传递扭矩匹配，三级串联后的总轴向长度要适配安装腔体的深度，输入端的太阳轮轴伸要匹配驱动电机的输出轴孔，采用平键连接传递扭矩，输出端的末级行星架预留安装法兰，可直接连接负载端的连接盘，不需要额外加装联轴器。齿形设计上采用渐开线直齿，加工难度低，装配时不需要考虑轴向对位问题，齿向修缘量控制在0.005-0.01mm，降低啮合时的端部偏载，运行噪音比未修缘的轮系低10分贝左右。润滑方式适配不同工况，低速重载场景可采用脂润滑，高速场景则在轮系外部加装密封壳体采用油浴润滑，各级行星架上预留润滑油导流孔，保证每一级啮合齿面都能得到充分润滑，避免干磨导致的齿面点蚀、胶合失效。
