RC遥控车用避震减震器三维结构设计

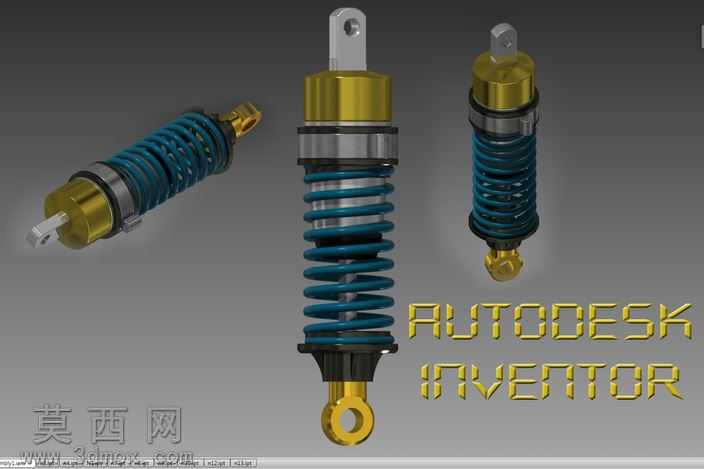

本作品为适配RC遥控模型车的避震减震器三维建模设计，采用Autodesk Inventor完成全参数化建模与效果渲染，完整还原了模型车液压阻尼减震器的全部结构细节。建模过程中首先从核心功能逻辑出发，拆分减震器的五大组成模块：上下安装吊耳、阻尼缸筒、螺旋复位弹簧、阻尼调节端盖、密封限位结构，每一部分均按照RC模型车的实际装配尺寸进行参数约束，确保各部件间的装配间隙符合实际生产与组装的公差要求。材质渲染阶段针对不同部件的物理属性做了区分设置：上下吊耳与端盖部分采用金属电镀金色材质，调整反射粗糙度参数模拟铝合金阳极氧化后的金属光泽，还原模型改装件常见的炫彩金属质感；阻尼缸筒部分设置为半亮面金属银材质，搭配黑色橡胶密封环的哑光橡胶材质，通过材质对比度清晰区分缸筒的分层结构；螺旋弹簧部分采用蓝绿色金属烤漆材质，调整弹簧的螺旋圈数、线径、节距参数，既保证视觉上的弹性张力，也符合RC减震器弹簧的实际刚度设计逻辑。结构设计上充分考虑了RC遥控车在越野、平跑场景下的缓冲需求，吊耳处设计了铰接安装孔，可适配不同车型的悬挂安装位；缸筒与弹簧的同轴度做了严格的装配约束，避免运动过程中出现弹簧偏磨、阻尼卡滞的问题；上下限位结构做了圆角过渡处理，既减少应力集中风险，也让整体外观更符合模型配件的精致质感。渲染阶段采用深色渐变背景，通过三点布光突出金属部件的反光层次，多角度展示了减震器的正面、侧面与斜视角外观，清晰呈现各部件的装配关系与细节特征，整体模型结构完整，可直接用于RC模型车的改装设计参考、3D打印配件制作或者模型结构教学演示，完整还原了民用小型液压阻尼减震器的工作原理与结构组成。
