探测方位机械手传动齿轮房壳体结构

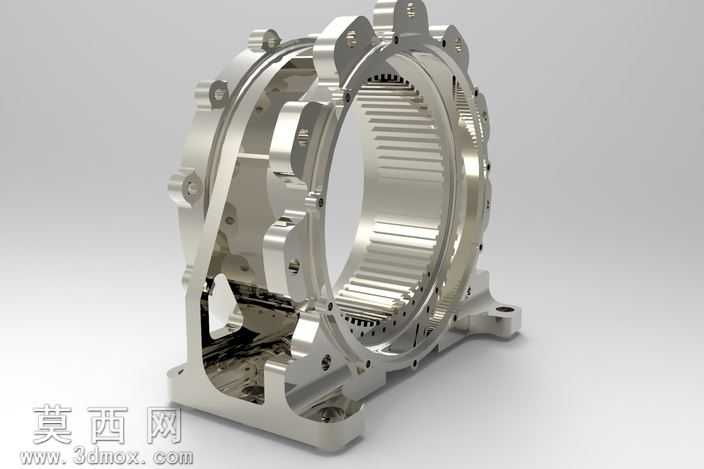

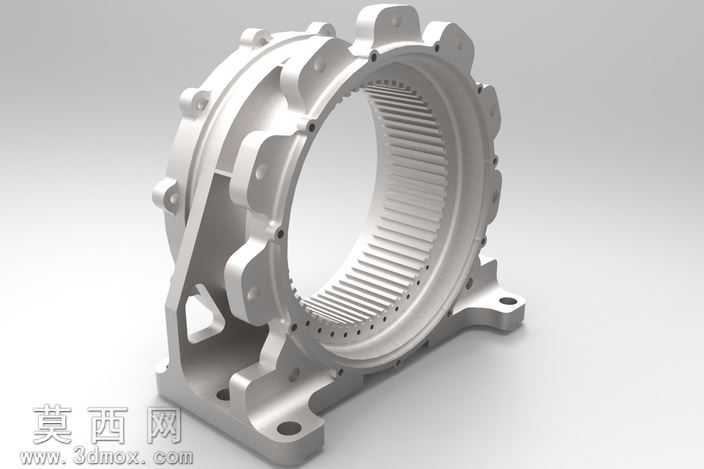

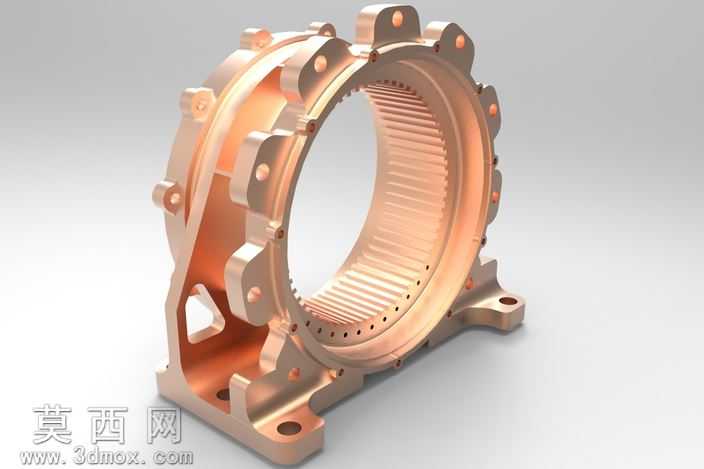

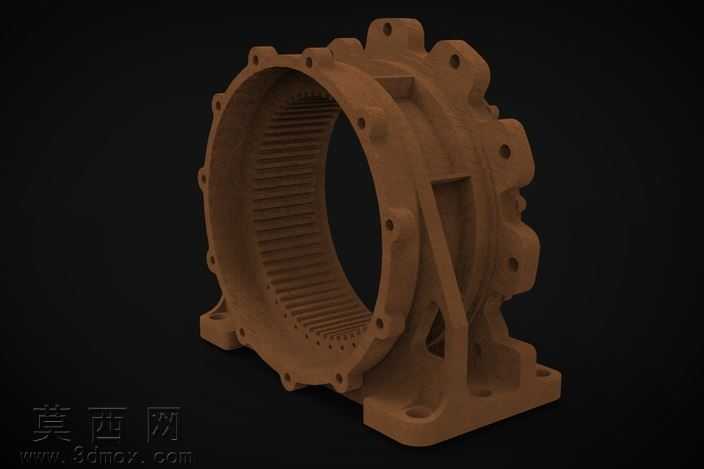

该构件为探测类机械手传动系统的齿轮房壳体，整体采用三维参数化建模方式完成全结构设计，建模过程中优先保证各装配基准的同轴度、平面度公差要求，对壳体上的安装耳座、定位销孔、螺栓过孔、轴承配合位均做了精确的尺寸约束，确保后续与传动齿轮组、驱动组件、外部安装支架的装配适配性。建模阶段先完成主体回转腔体的基础轮廓搭建，再逐步细化外侧的安装支脚、周向定位凸台、内部齿圈限位台阶、减重镂空结构，对所有锐边做了工艺倒角处理，避免实际加工与装配过程中出现应力集中问题。渲染阶段采用金属不锈钢材质赋予壳体表面，通过调整材质的粗糙度、反射率参数，还原精密机加工金属构件的哑光金属质感，搭配柔和的影棚布光方案，清晰展现壳体内部的齿圈啮合结构、外部的安装点位分布、腔体的壁厚过渡细节，让整体结构的层次感与精密感得到充分呈现。设计思路上，该齿轮房作为机械手方位传动机构的核心承载壳体，既要容纳内部的行星传动齿轮组，为齿轮啮合提供封闭的防护空间，避免外部粉尘、碎屑进入传动副造成磨损，也要承担整个传动模块的安装定位功能，底部的一体化支脚设计可直接将传动模块固定在探测设备的安装基座上，周向分布的耳座用于连接端盖与外部执行组件，内部的环形台阶用于固定内齿圈与轴承外圈，保证传动齿轮运转时的同轴度稳定性。壳体侧面的镂空结构在不降低整体结构强度的前提下，有效减轻了构件自重，同时便于日常运维时观察内部齿轮的啮合状态，也能为传动副运转提供一定的散热空间，整体结构兼顾了承载强度、装配便利性、轻量化与运维实用性，完全匹配探测类机械手方位传动装置的高精度、高可靠性使用需求。
