多曲面叶片轴流风扇螺旋桨结构设计

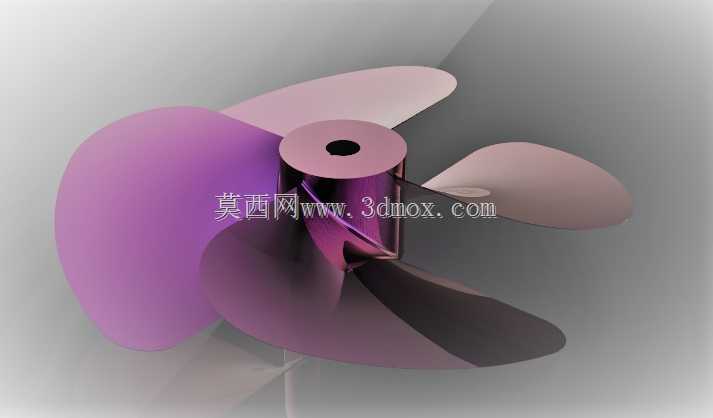

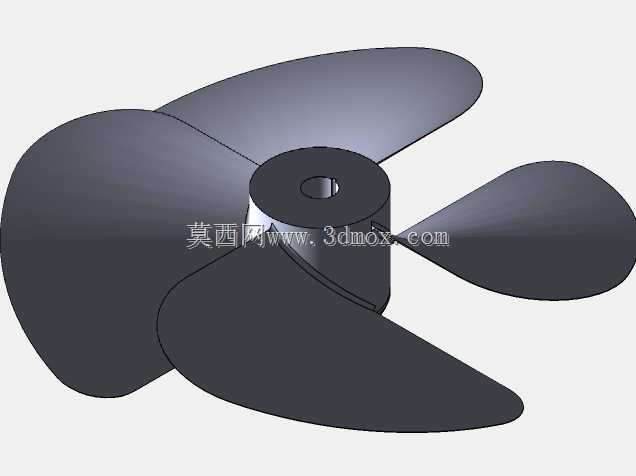

这类多叶片轴流结构的应用场景覆盖民用通风、工业散热、小型流体推进多个领域，日常接触的桌面送风设备、机柜散热模组、小型风动装置乃至低空轻载推进部件，都能看到同构型设计的身影。实际使用中，该结构核心作用是通过旋转过程中叶片与空气的相对作用，形成定向的轴向流体推动，既可以带动静止空气形成定向气流实现换热、送风，也能在流体介质中通过反作用力为载体提供推进动力。从功能特性来看，该结构采用五片非对称变曲率曲面叶片布局，叶片从根部到外缘的弦长、扭转角呈连续渐变状态，根部与中心轮毂做一体化圆弧过渡，避免应力集中的同时，能减少叶片根部区域的气流紊流，降低旋转过程中的气动噪音。中心轮毂为带中心安装孔的筒状结构，安装孔可直接与驱动电机的输出轴配合，轮毂侧壁与叶片衔接处做了加厚处理，能承受高转速下叶片传递的离心载荷，避免长期运转出现叶片根部断裂的问题。设计过程中，首先要匹配额定转速下的气动效率目标，通过调整叶片不同半径位置的翼型截面角度，让叶片各段的气流攻角处于最优区间，既避免攻角过大产生气流分离导致效率下降，也防止攻角过小造成叶片做功不足。外形尺寸上，叶片外缘的旋转直径为核心安装边界参数，设计时需要预留足够的安全间隙，避免叶片旋转时与外围护网、风道壁面发生刮蹭，中心安装孔的孔径与配合轴径需保持合理公差，保证传动过程无松旷，轮毂的轴向长度需要匹配驱动端的安装深度，确保装配后轴向定位可靠，不会在运转过程中出现轴向窜动。叶片的曲面弧度经过反复调整，可在相同转速下获得更大的轴向风量，同时叶片边缘做了钝化处理，减少高速切割空气产生的高频噪音，整体结构做了动平衡适配设计，在建模阶段就对叶片的质量分布做对称校准，降低高速旋转时的振动幅度，延长配套驱动部件的使用寿命。
