法兰连接式手动供水管道截止阀结构

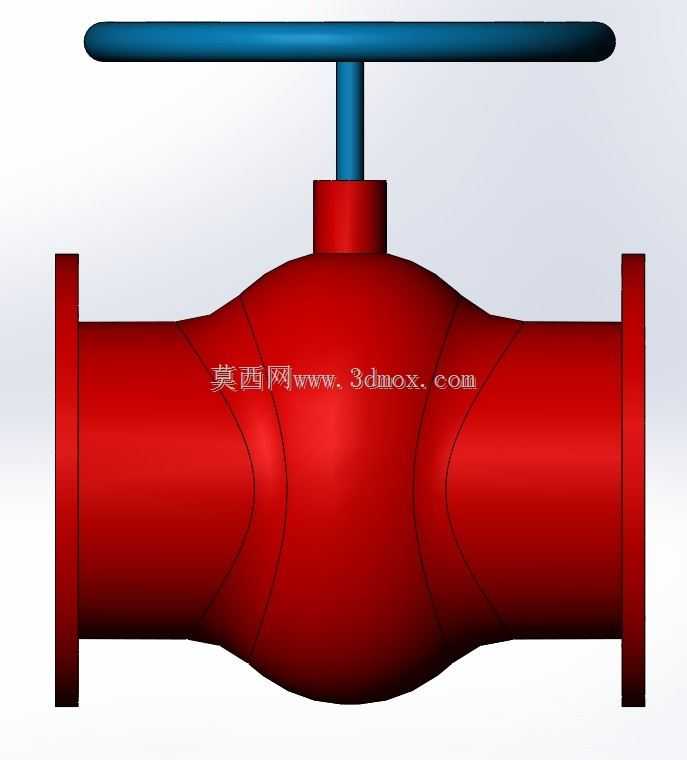

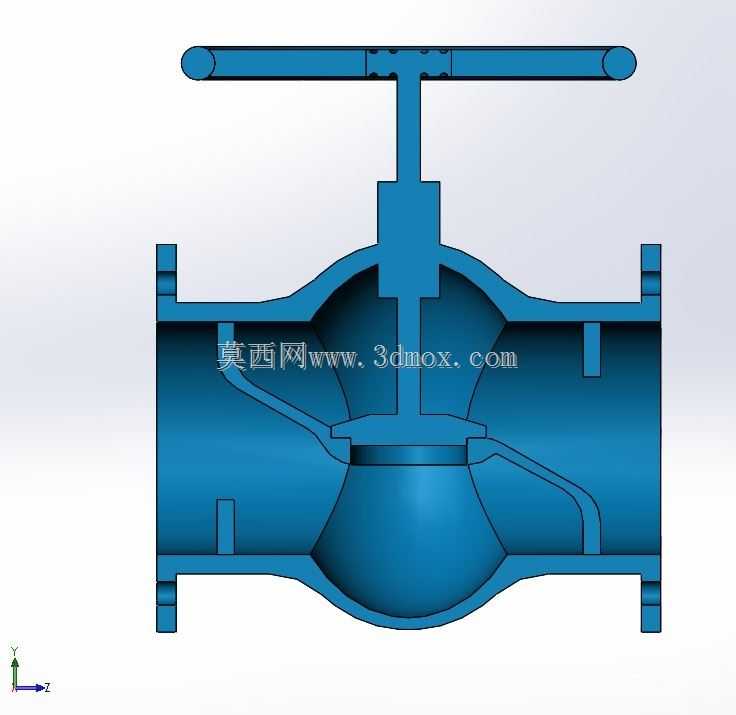

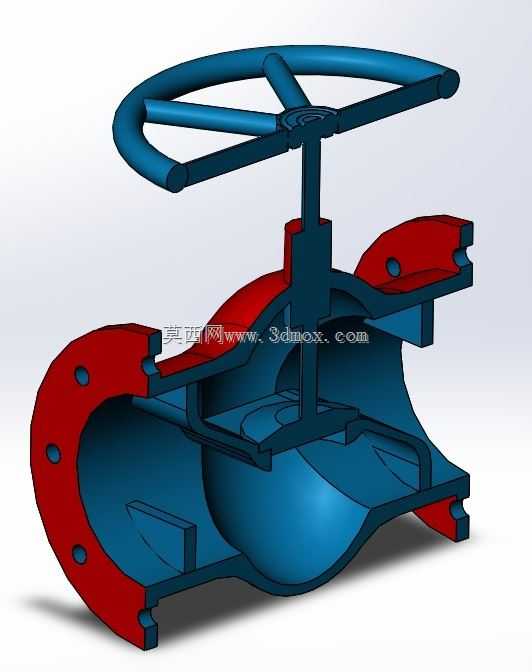

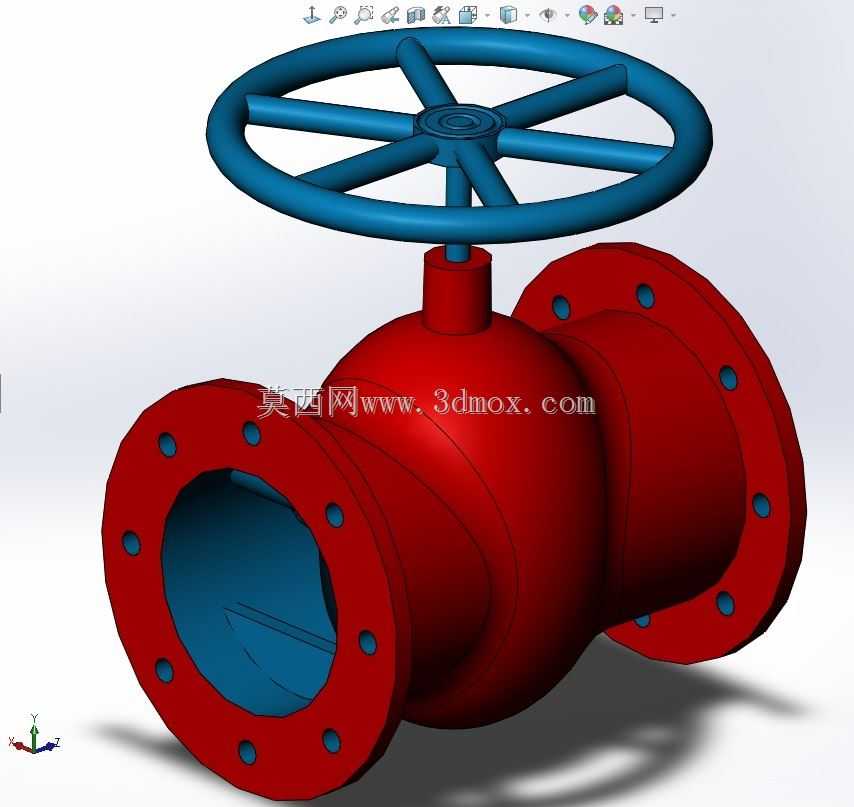

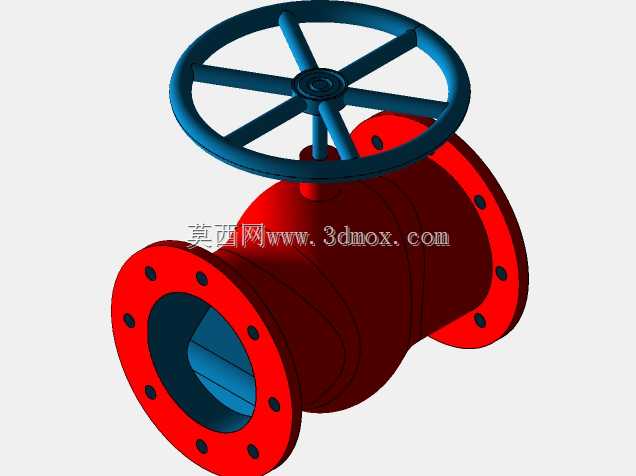

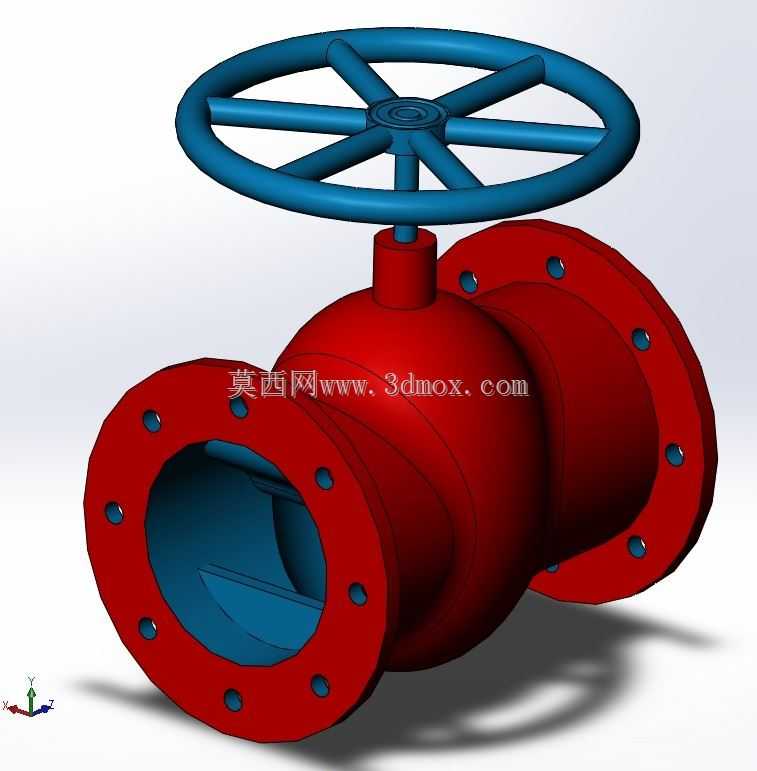

　　在城镇供水、厂区循环水、建筑给排水等管路系统中，这类法兰连接手动截止阀是管路通断控制的核心部件之一，主要承担管路介质截断、检修隔离的功能，相比闸阀其密封面受介质冲蚀磨损更小，启闭过程中密封面间无相对滑动，长期使用的密封可靠性更稳定，适合不需要频繁调节开度、以截断功能为主的供水支路、设备进出口管段。从结构设计来看，该阀采用直通式阀体流道，两端带法兰连接结构，法兰面均匀布置螺栓孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固实现密封连接，安装边界需预留手轮操作空间，手轮顶部距阀体中心的高度要满足手动操作的最小空间要求，避免周边管线或支架遮挡操作行程。阀体内部的密封副采用锥面配合结构，阀杆带动阀瓣沿阀座中心线做升降运动，

　　启闭行程相对较短，阀杆与阀盖之间设置填料密封结构，可防止带压介质从阀杆处泄漏，手轮采用轮辐式结构，相比实心手轮重量更轻，操作时受力均匀，手动施加的扭矩通过轮辐传递到阀杆，不需要额外加装辅助扳手即可实现额定压力下的启闭操作。设计过程中优先考虑了供水介质的特性，阀体内部流道做了圆弧过渡处理，减少介质流动时的局部阻力损失，避免流道直角位置长期积水结垢，阀瓣的行程设计满足全开时流道通径与管路通径基本一致，不会产生额外的节流压损。法兰连接的结构形式也让该阀的后期维护更便捷，当密封面出现磨损或填料老化时，不需要切割管路即可将整阀拆下检修，更换密封件或填料后可继续投入使用。在实际选型应用中，这类阀通常安装在水泵出口、换热设备进出口、

　　立管分支等需要可靠截断的管段，安装时需注意介质流向与阀体标识一致，低进高出的流向设计可让阀门关闭状态下阀杆填料腔不长期承受介质压力，延长填料的使用寿命，同时降低阀杆处的外泄漏风险。手轮的安装高度通常设计在距操作面1.2米左右的位置，若管廊内管线排布密集，也可通过接长阀杆的方式适配安装高度，但该模型的原始结构已适配常规架空管线的操作需求，阀体的壁厚、法兰螺栓孔的数量与孔径均匹配常用的公称压力等级，可直接套用至常规供水系统的管路三维排布中，做管线碰撞检查、安装空间校核时不需要额外调整阀件的外形尺寸，两端法兰的密封面尺寸符合通用管路法兰标准，可直接与标准管件、设备接口配对装配。
