PN25带颈对焊钢制管法兰系列结构设计

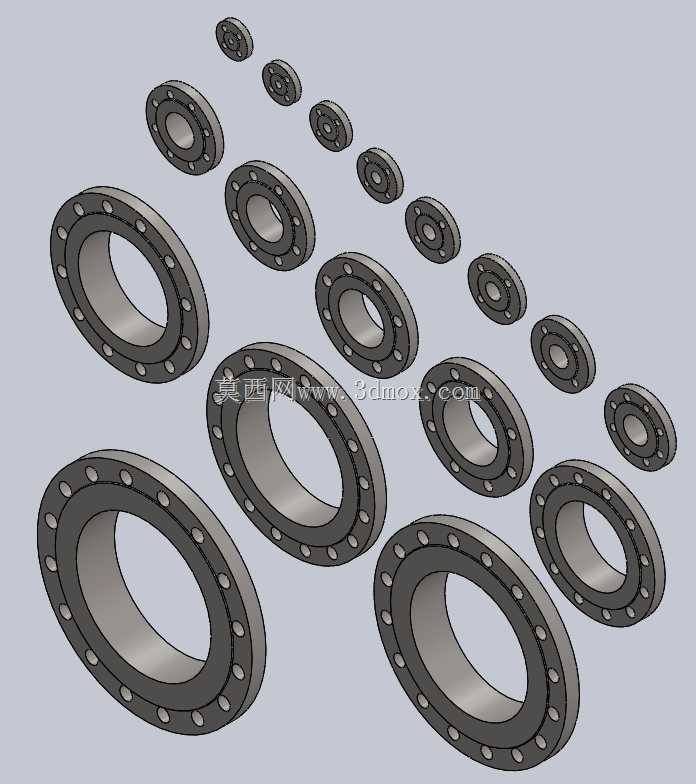

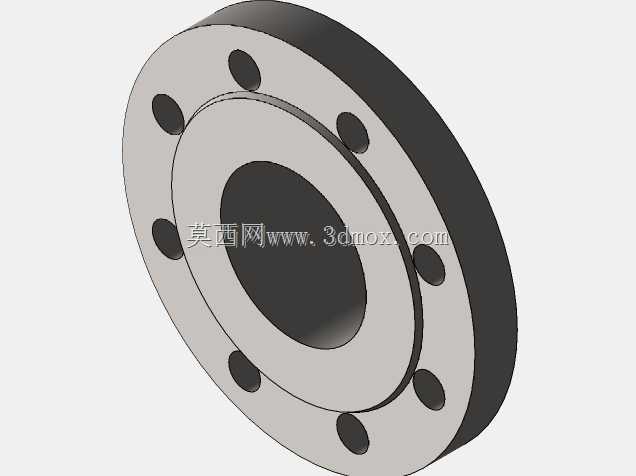

在石化、电力、市政给排水、工业热力管网等压力管道系统中，带颈对焊法兰是实现管道与管道、管道与设备、管道与阀门之间刚性密封连接的核心承压部件，本次设计的PN25压力等级带颈法兰，严格遵循DIN2634标准的尺寸公差与承压要求，覆盖多档公称通径规格，可满足不同管径的高压管路连接需求。不同于平焊法兰的角接焊缝结构，该系列法兰采用带颈对焊结构，颈部的锥形过渡段能够有效分散管道运行时产生的应力集中，避免焊缝区域直接承受管道振动、压力波动带来的交变载荷，在25bar的公称工作压力下，可适配输送高温高压水、蒸汽、油品及弱腐蚀性介质的管路场景，尤其适合长距离输送管线、泵组进出口、换热设备接管等对连接强度与密封可靠性要求较高的工位。设计过程中首先根据各档公称通径匹配对应的管道外径，确定法兰颈部的小端内径与对接管道的壁厚公差匹配，保证现场焊接时能够实现全焊透对接，颈部的锥度按照1:3的斜率平滑过渡到法兰盘本体，避免截面突变带来的应力集中问题；法兰盘的密封面采用突面结构，表面粗糙度控制在Ra3.2-6.3μm区间，可适配非金属平垫片、缠绕式垫片等多种常用密封垫片，满足不同介质工况的密封要求。螺栓孔的位置度公差严格控制在±0.2mm以内，同一公称通径规格的法兰螺栓孔中心圆直径、螺栓孔数量与孔径完全统一，保证现场安装时无需二次扩孔即可实现同轴对接，法兰盘的厚度经过承压强度校核，在25bar工作压力叠加1.5倍安全系数的工况下，法兰盘的变形量控制在0.1mm以内，避免因法兰变形导致密封面泄漏。从安装边界来看，不同通径规格的法兰外径、螺栓孔中心距、颈部高度均按照标准序列排布，设计时预留了足够的螺栓拧紧操作空间，相邻法兰安装时不会出现螺栓扳手空间干涉的问题，法兰背面与颈部衔接处设置了R3-R5的过渡圆角，既能够消除加工时的应力集中，也可避免安装时锐角划伤施工人员。整套系列模型覆盖从DN15到DN300的常用通径规格，所有规格的连接尺寸完全符合DIN2634标准的互换性要求，可直接用于管路系统的三维布局设计、装配干涉检查、应力仿真分析等工作，帮助设计人员在方案阶段提前核验管路连接的空间合理性，减少现场安装时的尺寸错配问题。
