异形工件专用铣加工定位夹紧工装

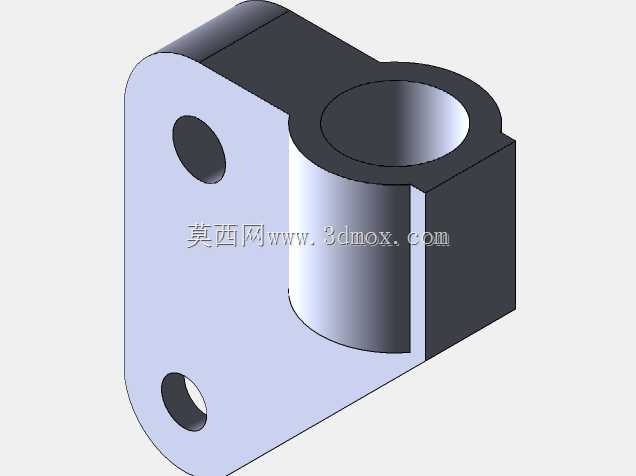

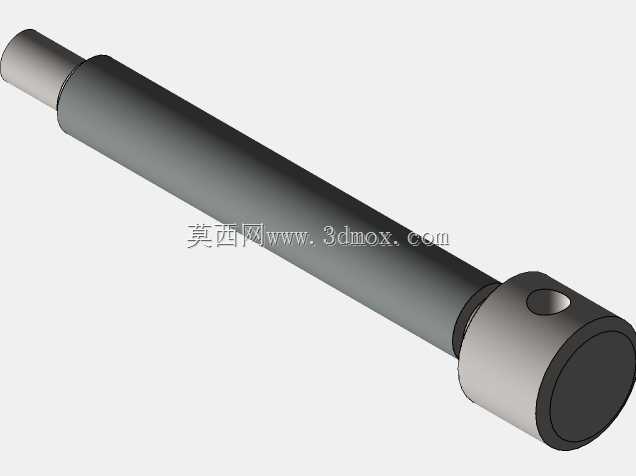

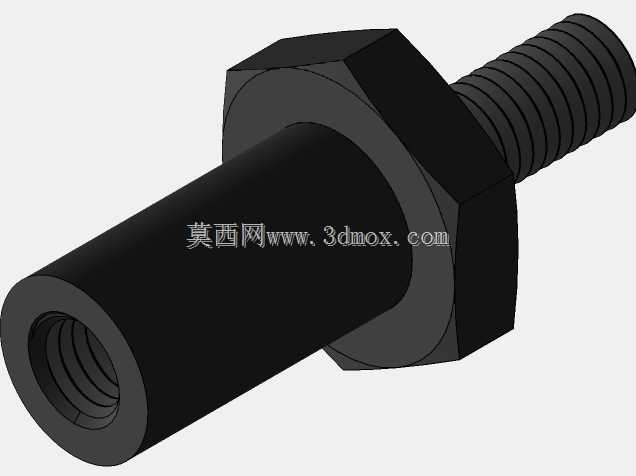

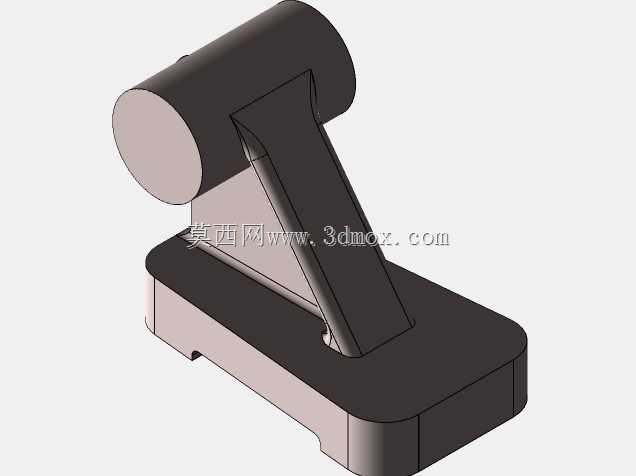

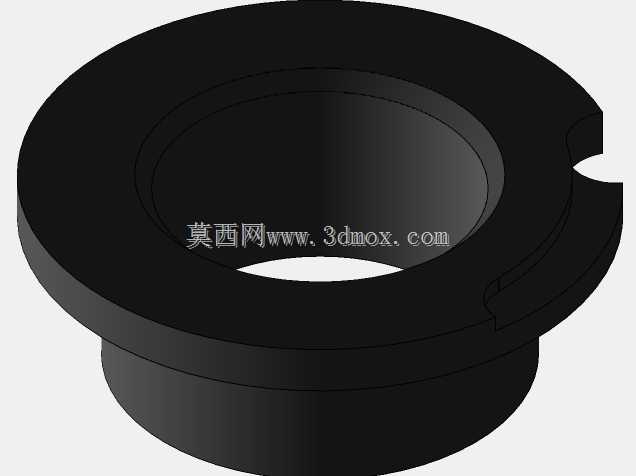

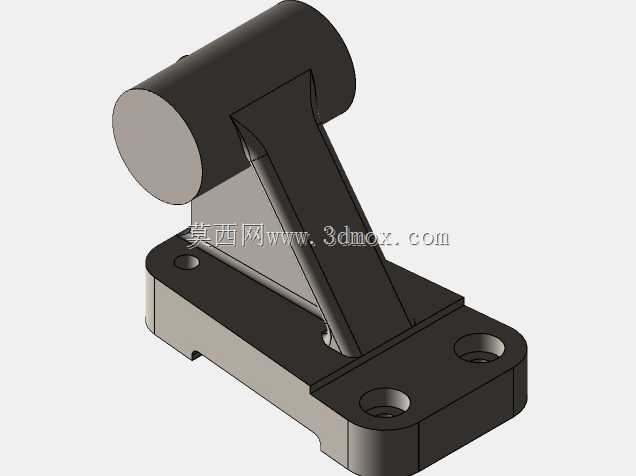

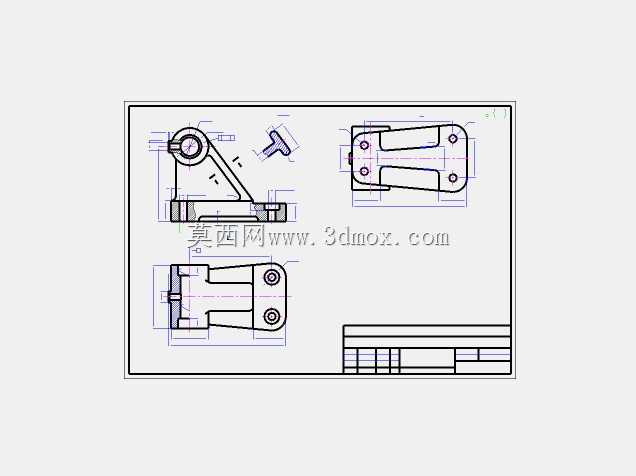

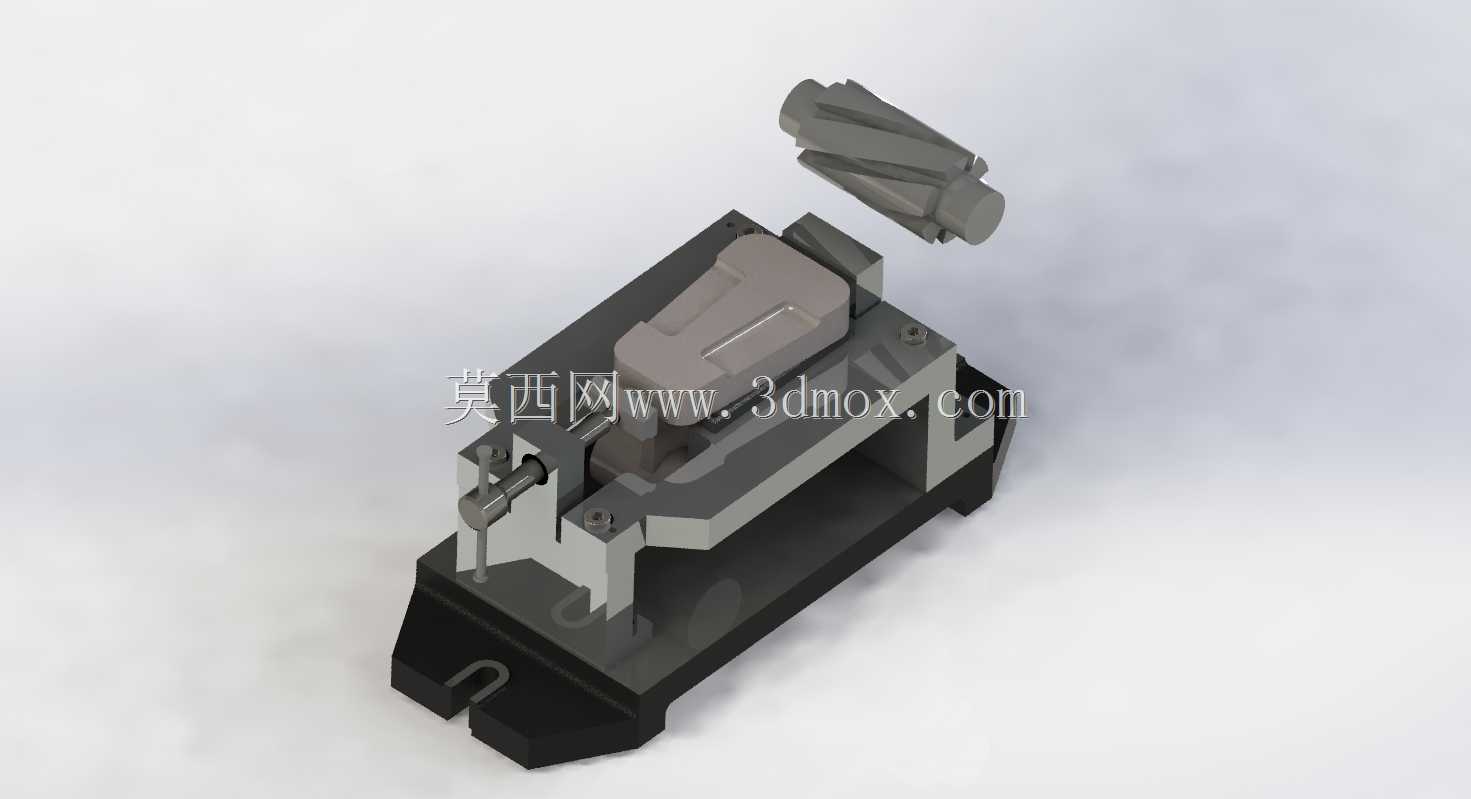

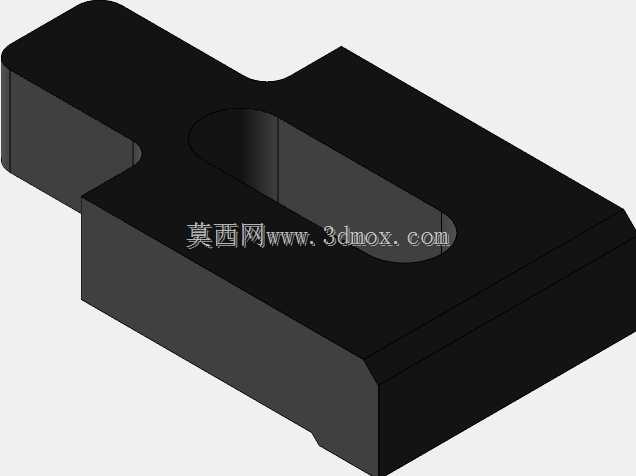

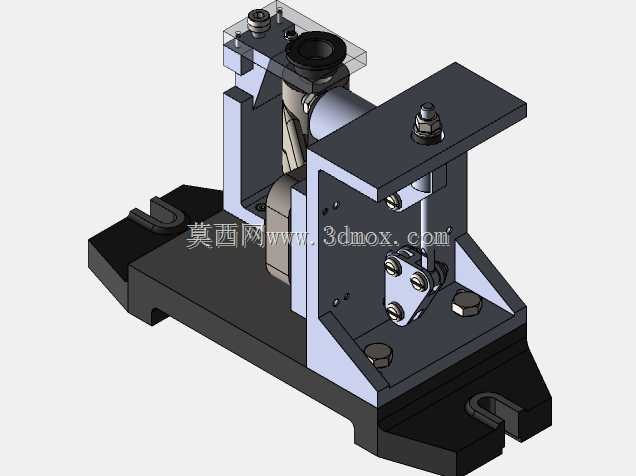

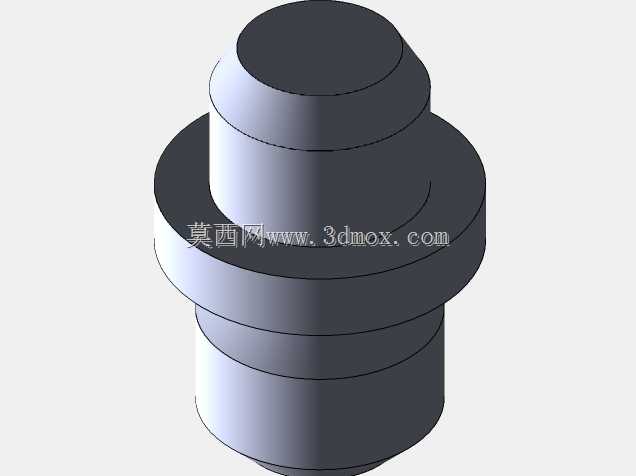

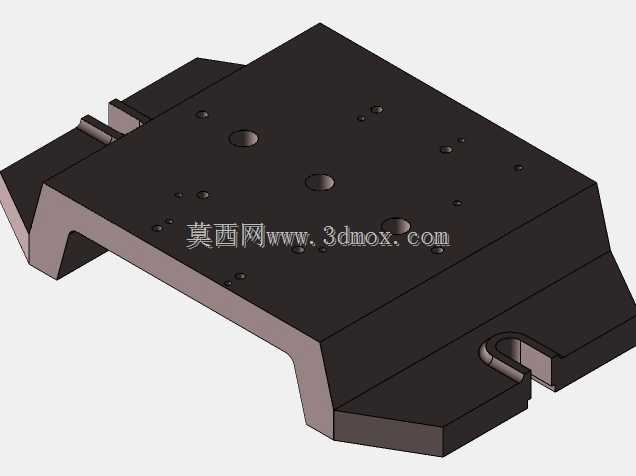

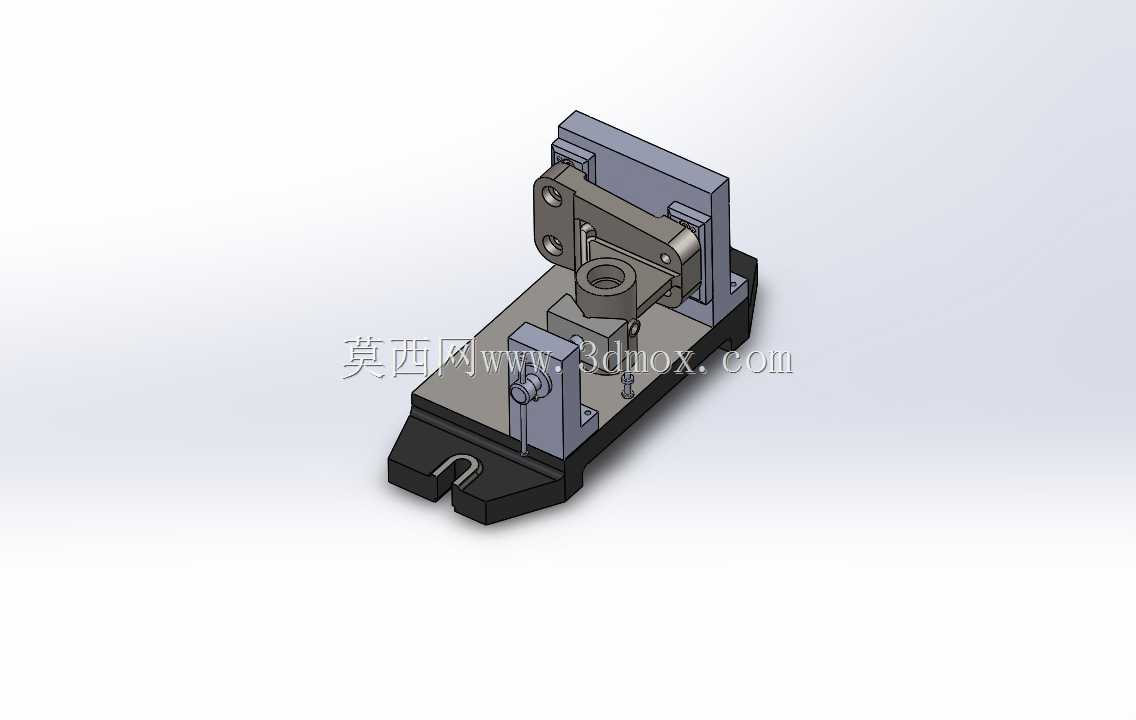

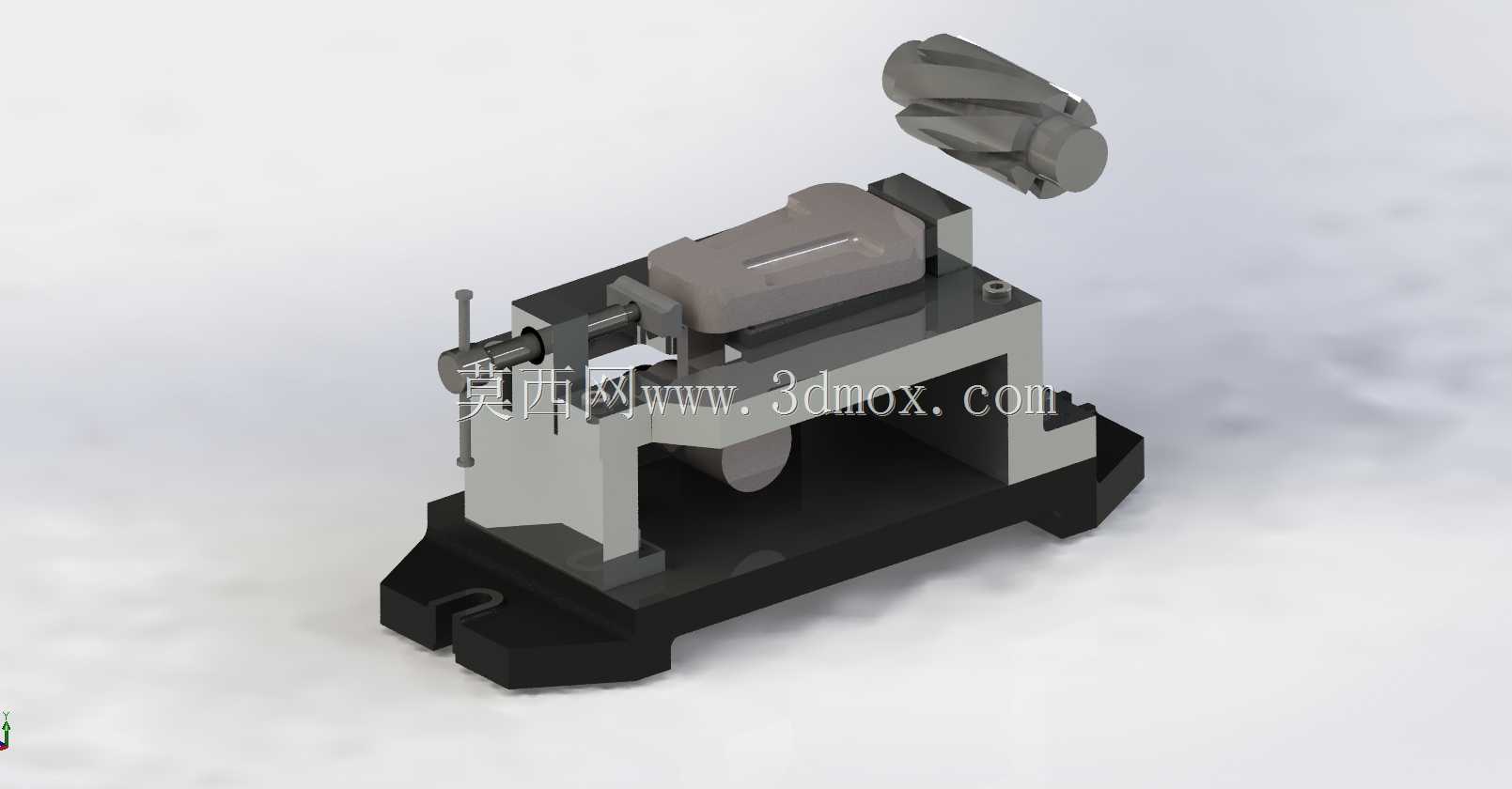

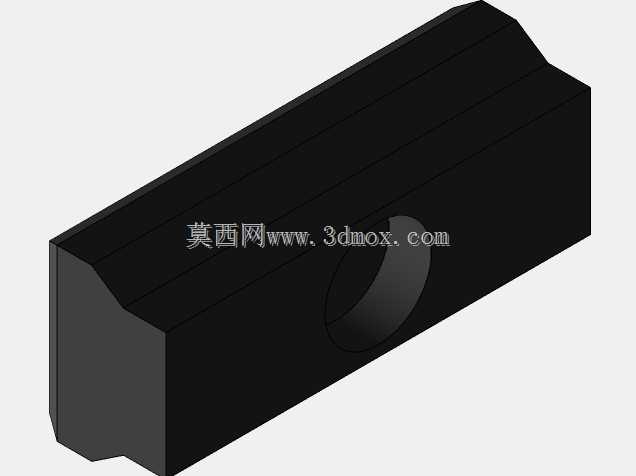

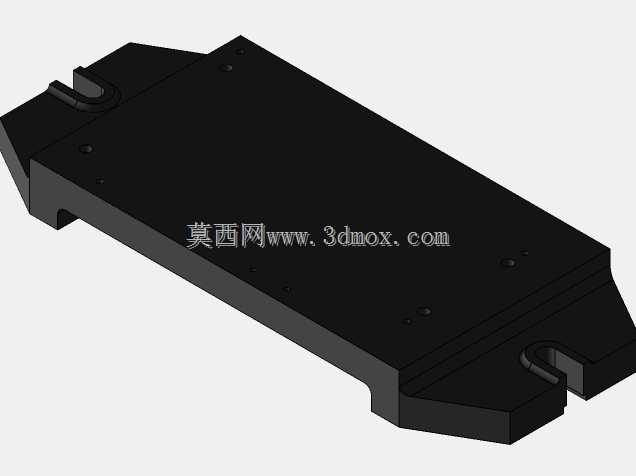

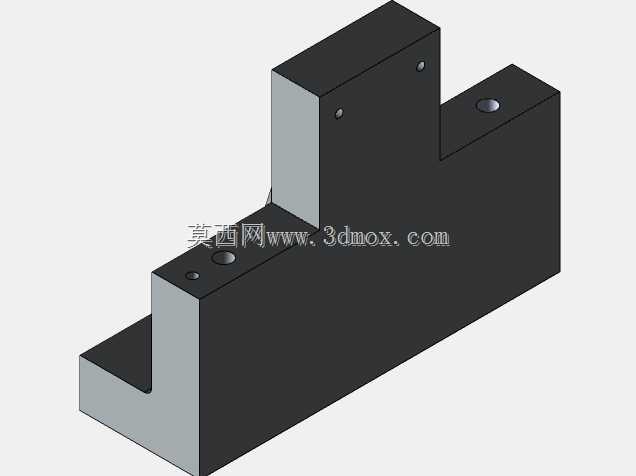

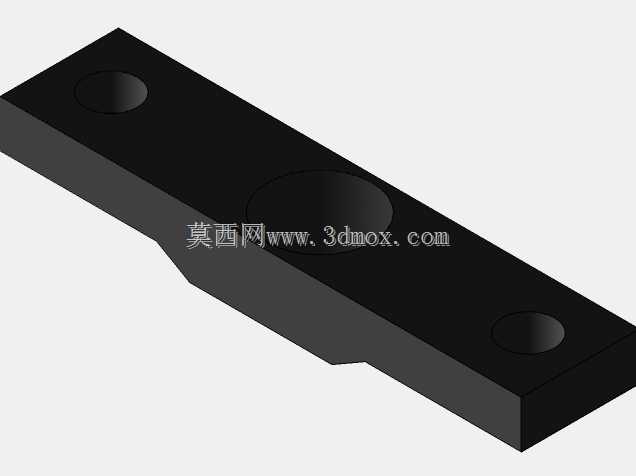

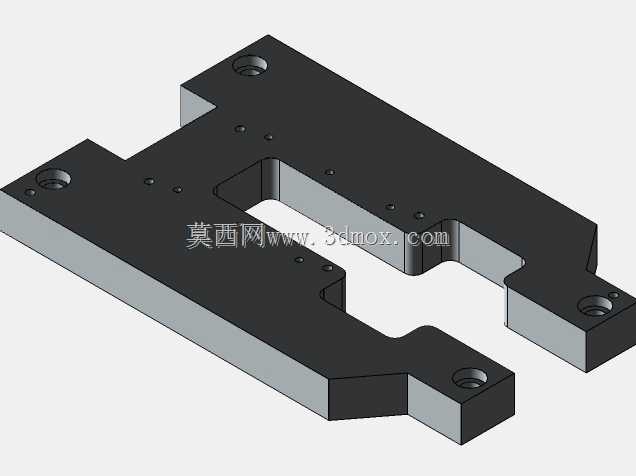

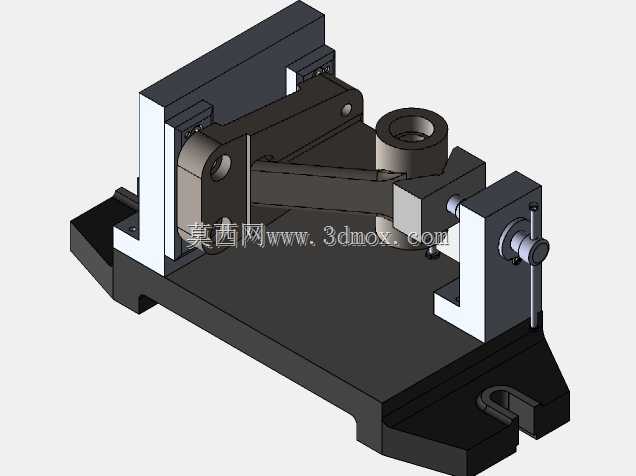

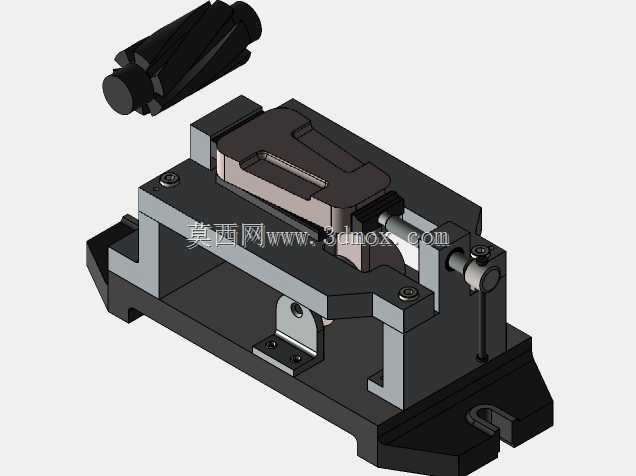

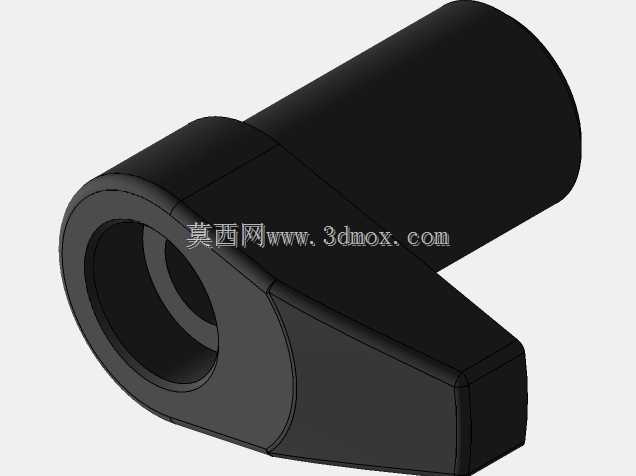

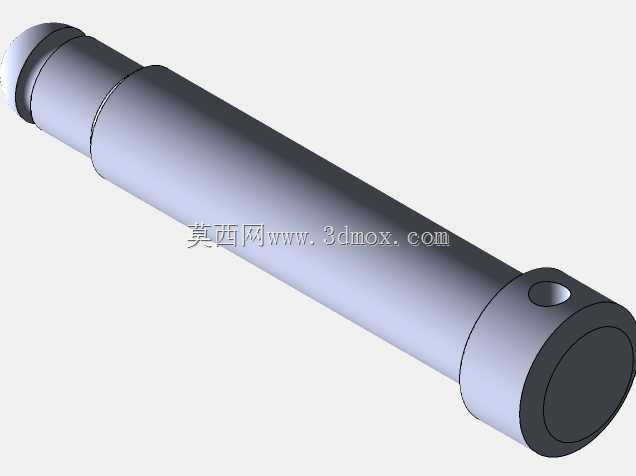

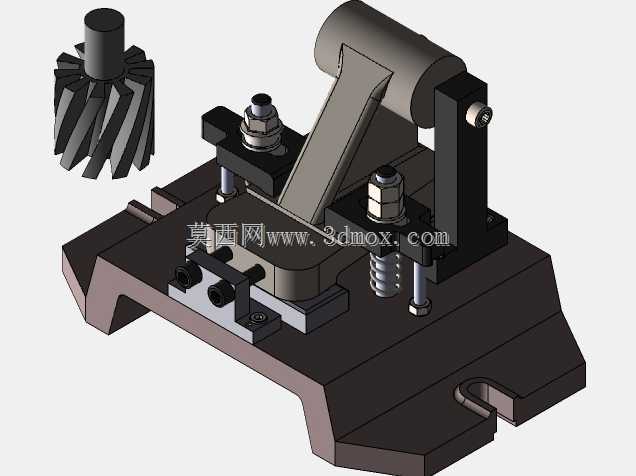

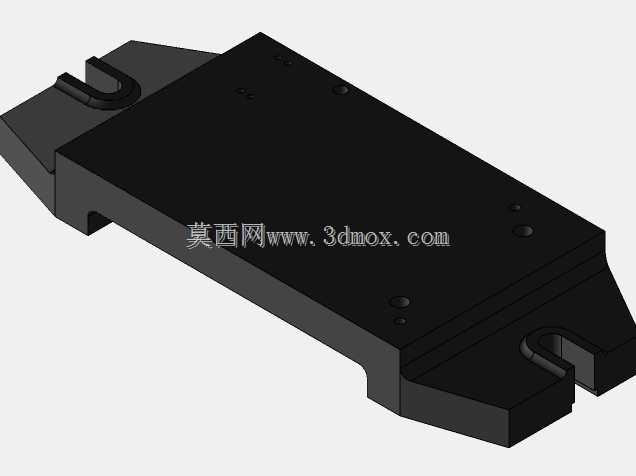

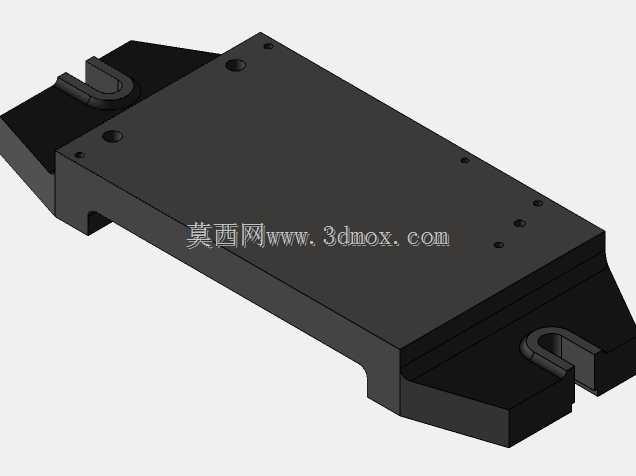

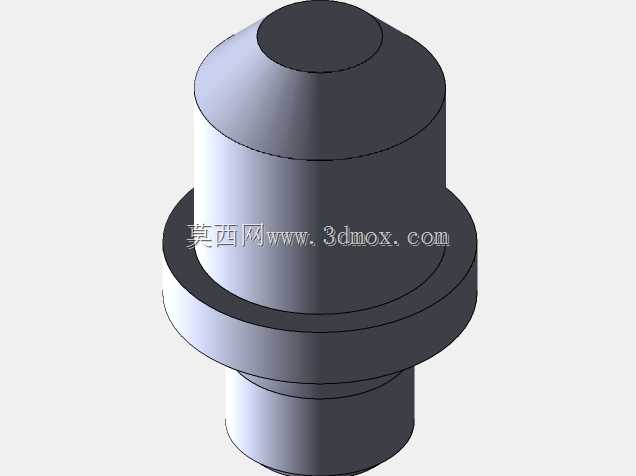

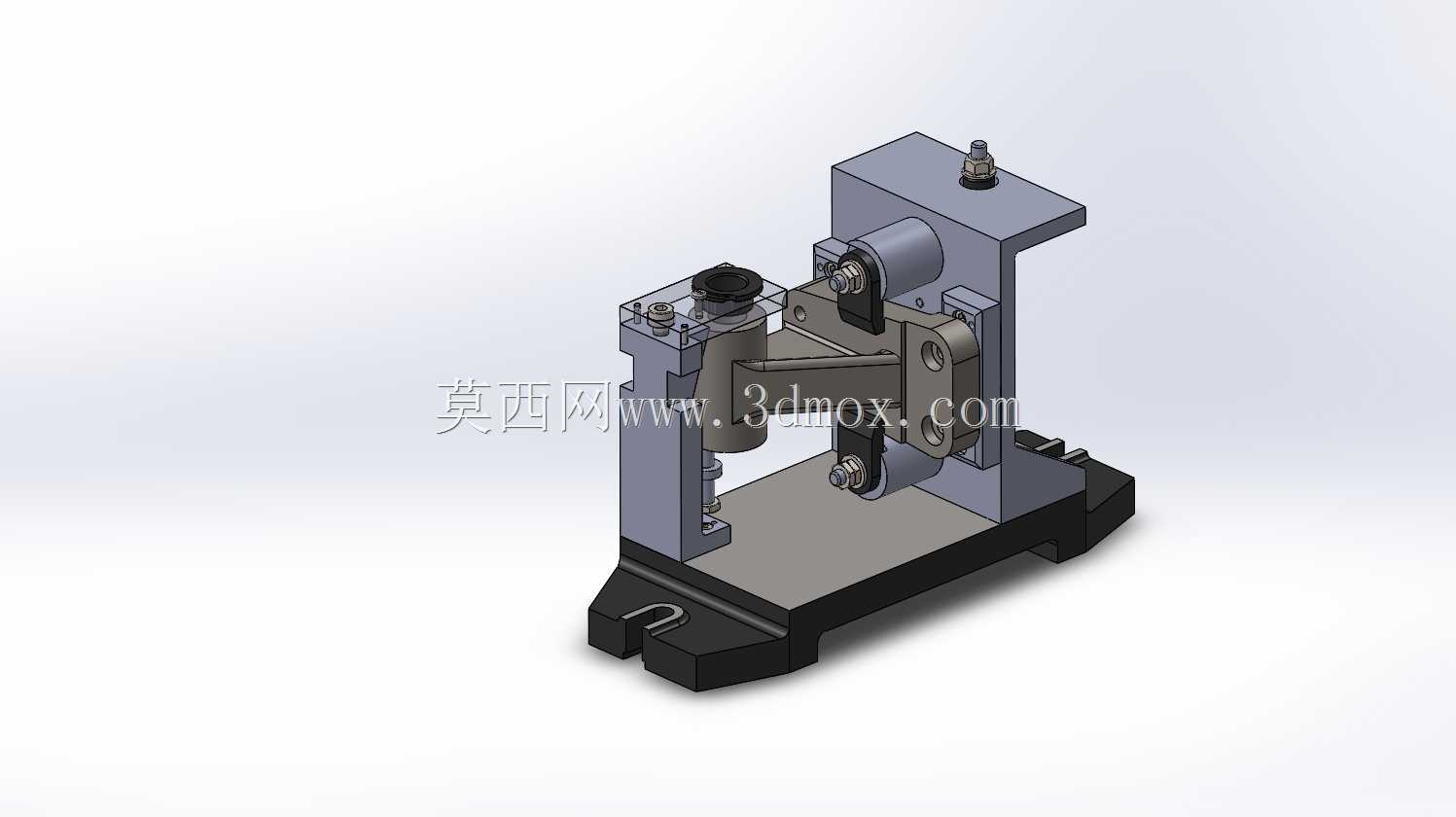

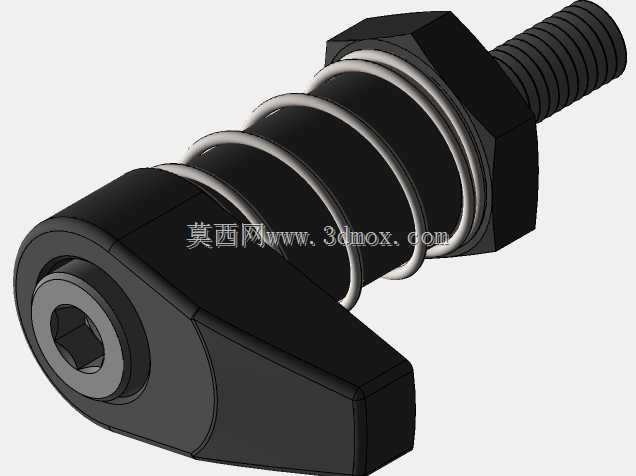

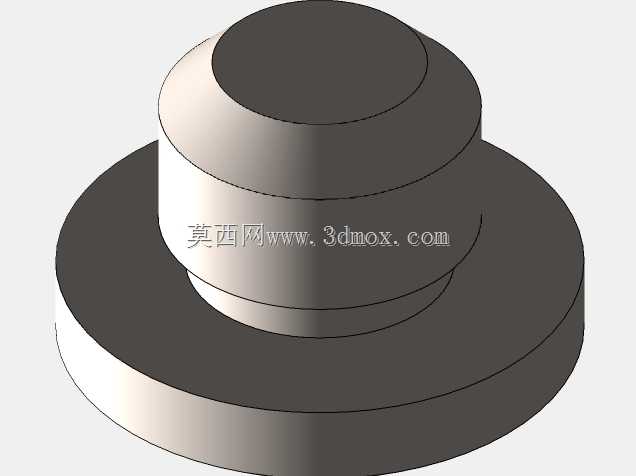

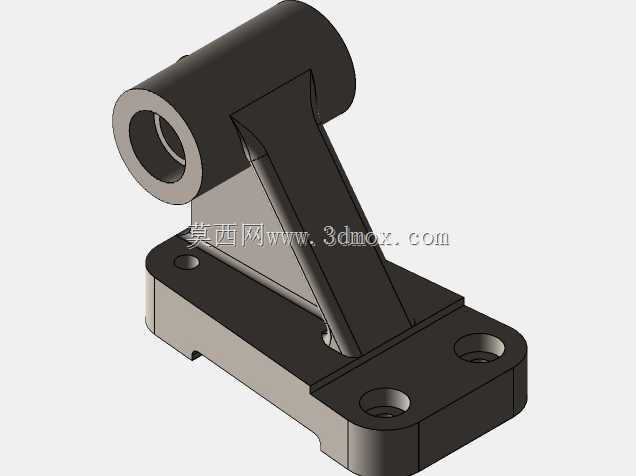

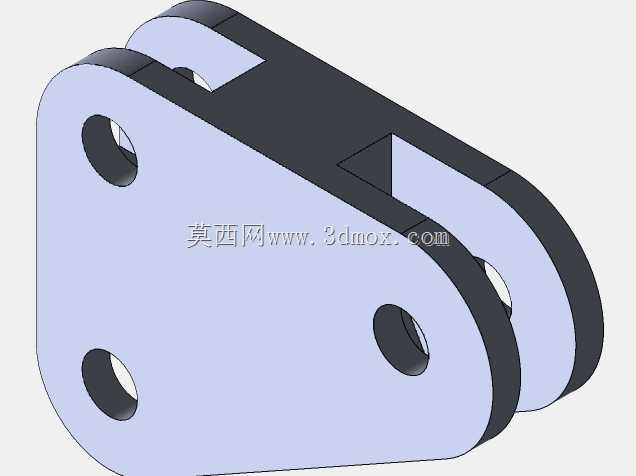

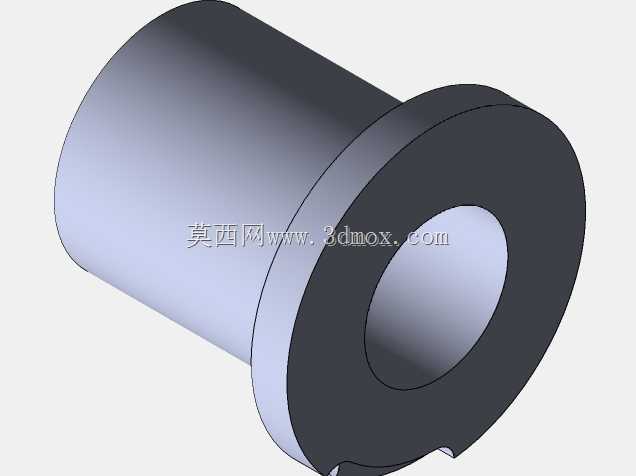

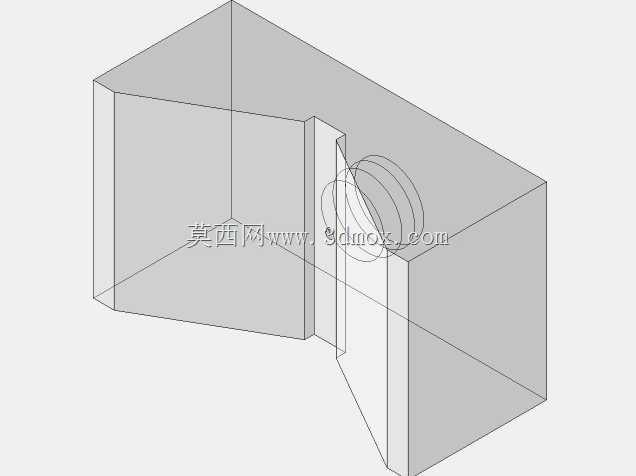

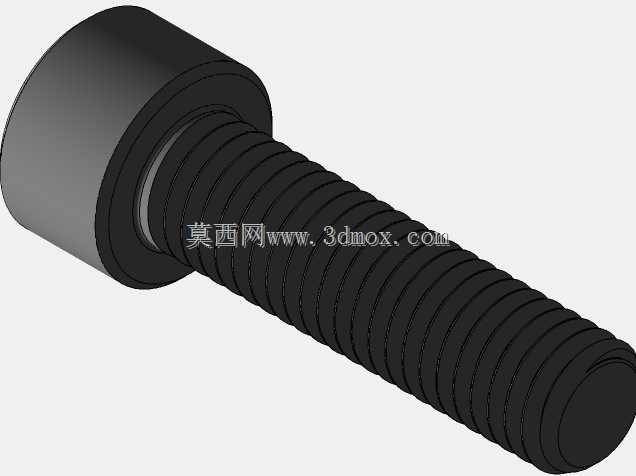

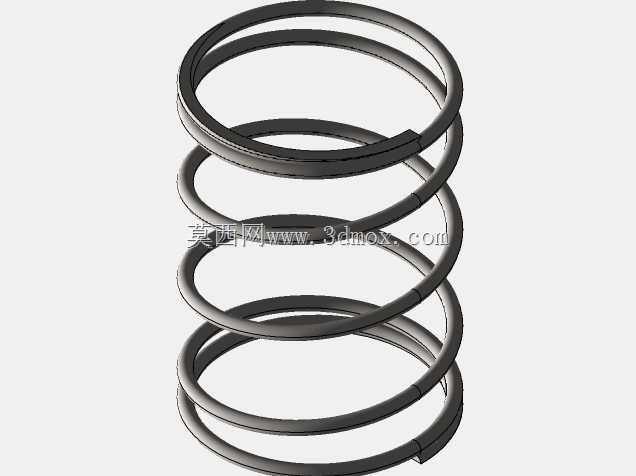

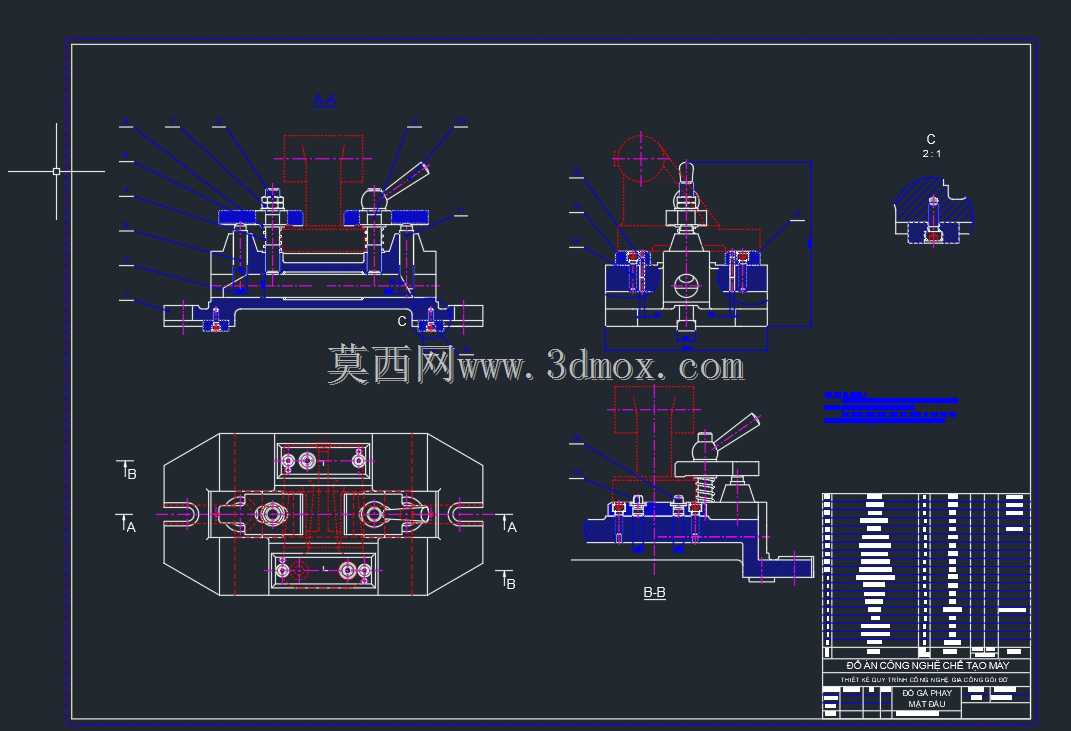

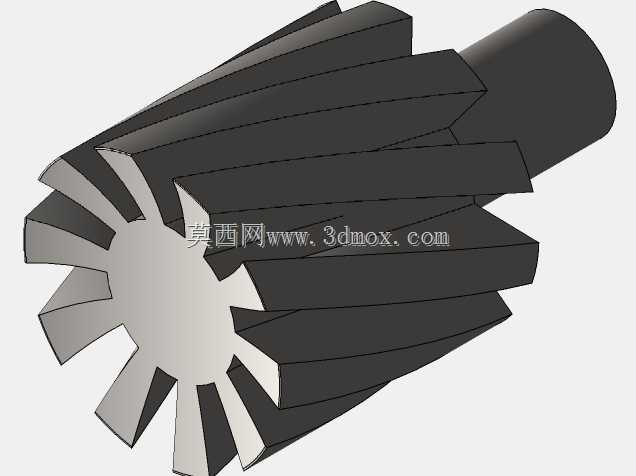

这套工装主要针对异形结构的小型零部件铣削工序设计，在批量机加工生产场景中，可直接安装在立式铣床、小型加工中心的工作台T型槽上，替代通用台钳无法适配异形曲面工件的装夹短板，解决异形件装夹找正耗时久、加工时受力窜动的问题。从结构布局来看，底座采用整体式铸铁材质加工，底面做了0.02mm平面度的精磨处理，安装时可直接贴合机床工作台面，通过两侧的压板槽完成固定，不需要额外制作转接板，安装边界适配多数中小型立式加工中心的工作台行程，不会出现超程干涉。定位模块采用仿形支撑设计，支撑型面完全贴合工件底部的异形曲面，接触区域做了网格状排屑槽，避免加工时切屑堆积在定位面和工件之间，导致装夹定位偏差。夹紧机构采用侧推式快速夹钳搭配顶部压块的组合，侧推夹钳负责限制工件水平方向的自由度，顶部的浮动压块可自适应工件上表面的倾斜角度，夹紧力均匀分布在工件受力区域，不会因为局部压力过大导致薄壁异形件产生装夹变形。设计过程中优先考虑了换件效率，所有定位块和夹钳的安装位置都做了定位销孔，日常生产中更换同系列不同规格工件时，只需要更换对应仿形支撑块，不需要重新调整夹钳的基准位置，单批次换件调整时间可压缩到两分钟以内。工装的操作空间做了避让设计，铣刀走刀路径覆盖的区域没有多余的凸起结构，加工时刀具不会和夹具体发生碰撞，侧面预留了气嘴安装位，可接入机床的压缩空气管路，加工过程中自动吹走定位区域的切屑，不需要人工频繁清理。整套工装的夹紧行程做了限位设计，操作工人不需要掌握复杂的装夹技巧，扳动夹钳手柄到固定限位位置即可达到额定夹紧力，避免人工操作时夹紧力过大或不足的问题，非常适合批量零件的连续加工场景，能有效降低异形件加工的装夹辅助时间，提升工序加工的一致性。
