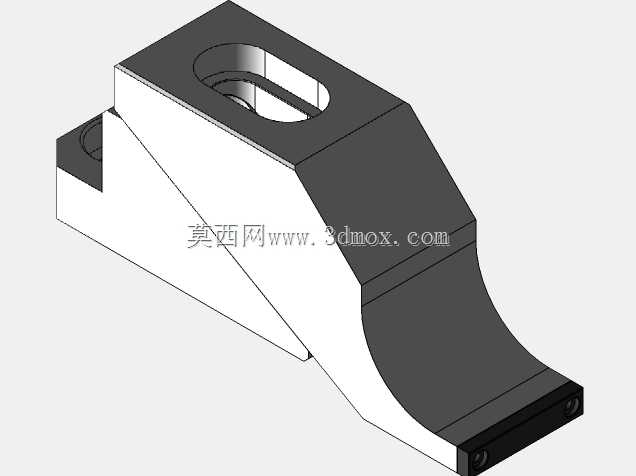

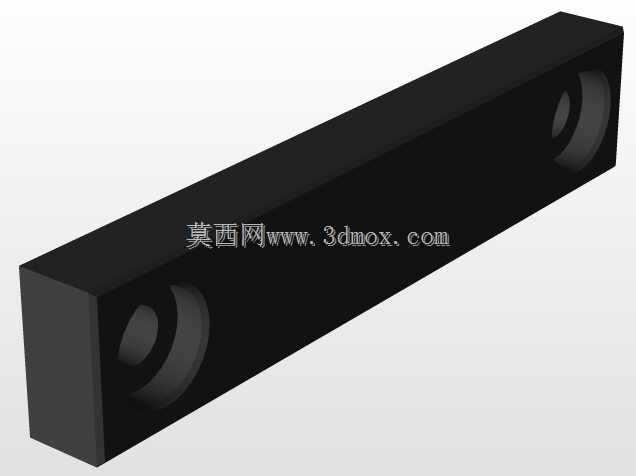

M16规格斜面压紧侧夹工装结构

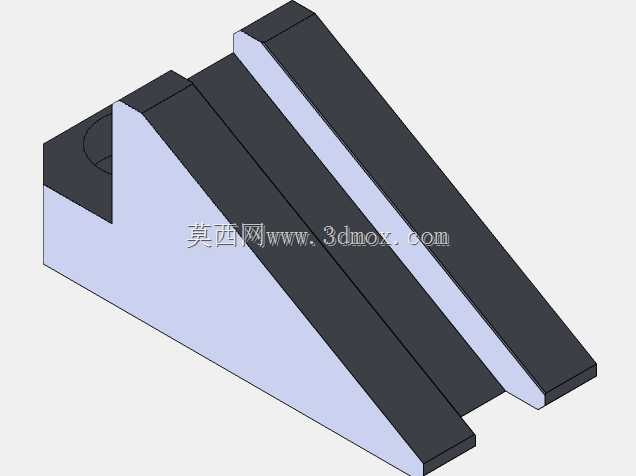

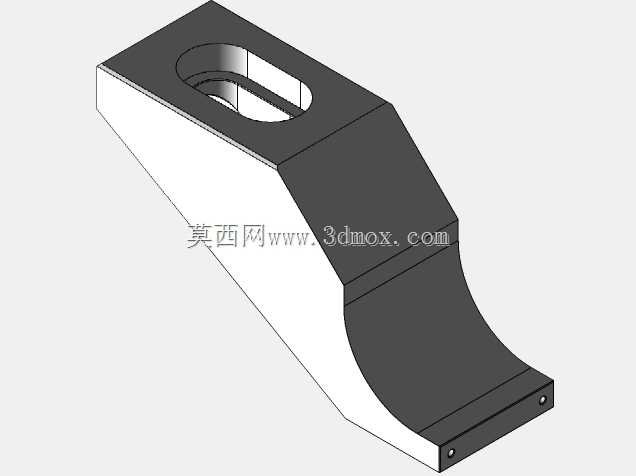

这款侧夹结构主要面向工装夹具领域的侧向压紧场景，在机加工装夹、自动化线体工件定位、焊接工装固定等工况下都能适配，尤其适合需要从工件侧面施加稳定压紧力，同时避让上方加工路径的装夹需求。从结构设计来看，主体采用斜楔式力传导思路，将安装螺栓的轴向锁紧力转化为垂直于斜面的侧向压紧力，相比普通平压结构，能在有限的安装空间内获得更大的压紧行程，同时避免压头与工件上方的刀具、焊枪等作业部件产生干涉。主体的安装槽采用长圆孔设计，允许在安装时根据工件实际尺寸调整夹持位置，适配一定范围内的尺寸公差，不需要针对每款工件单独制作定位块，降低工装的改制成本。压头部分做了弧形过渡的下沉设计，接触工件的端面经过平面度处理，保证压紧时受力均匀，不会在工件表面产生压痕，针对表面要求较高的精加工件也能适用。斜向的加强筋结构从安装基座一直延伸到压头根部，在持续压紧力作用下不会出现根部断裂或者压头翘曲的问题，经过受力校核，在M16螺栓达到额定锁紧扭矩时，整体结构的形变控制在0.02mm以内，满足精密加工的装夹精度要求。安装边界方面，基座底部为平面设计，可以直接贴合T型槽工作台或者工装基板安装，不需要额外加工安装沉台，整体高度控制在较低范围，不会过多占用Z轴作业空间，侧面的安装基准面做了精磨处理，安装时可以直接靠紧定位条实现快速定位，减少工装调校的时间。在实际使用中，这类侧夹常成对布置在工件两侧，配合底部的定位支承块实现工件的完全固定，相比传统的螺旋侧推夹具，锁紧和松脱的操作行程更短，能有效缩短工件装夹的辅助时间，提升批量加工的作业效率。结构上没有多余的复杂零件，整体为一体式加工成型，没有活动铰接点，避免了长期使用后铰接磨损导致的压紧精度下降问题，日常维护只需要定期清理安装槽内的切屑即可，不需要额外加注润滑或者更换易损件，适合在切削液飞溅、切屑较多的机加工环境下长期稳定使用。
