基于参数方程设计的倒角钻削刀具结构

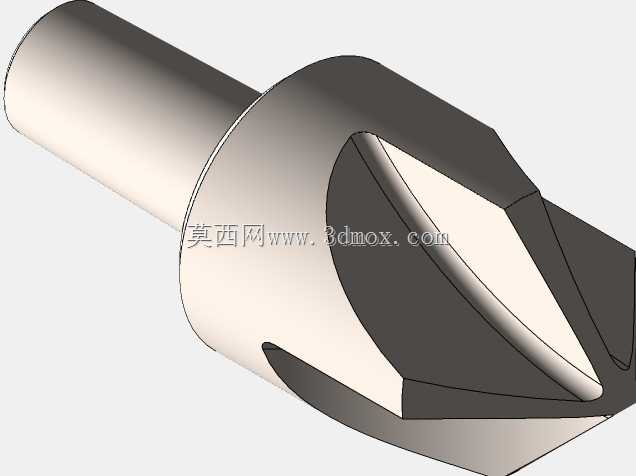

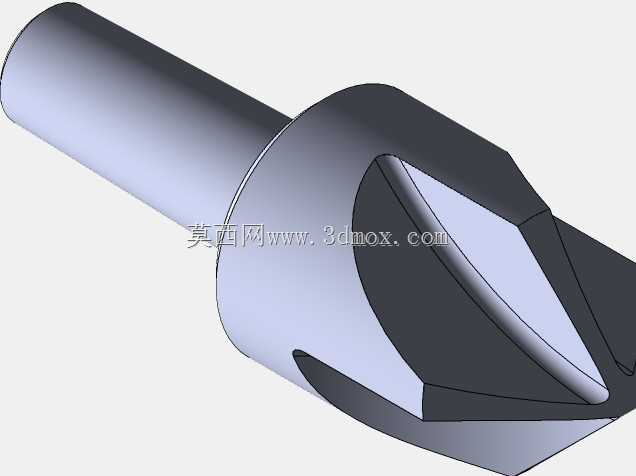

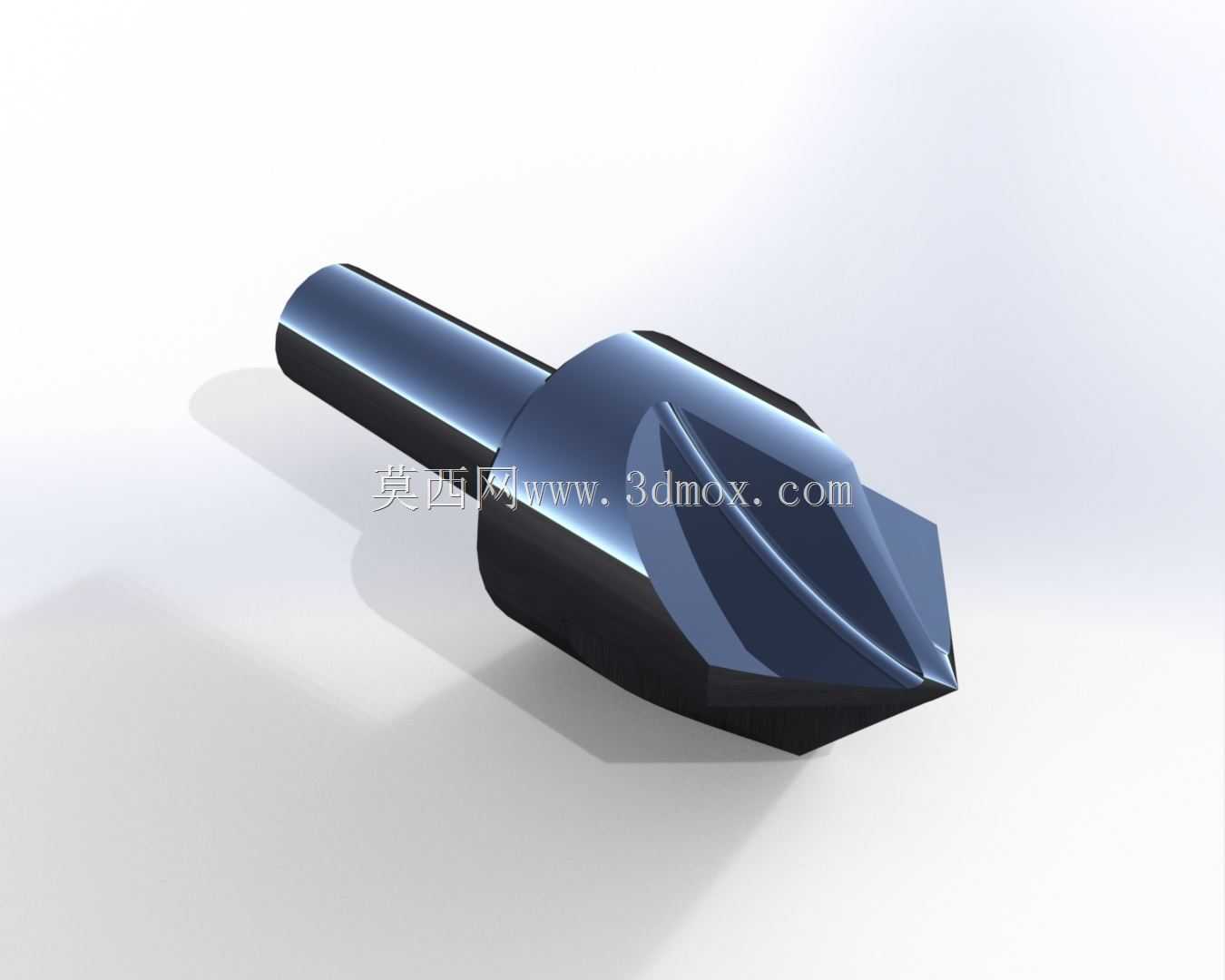

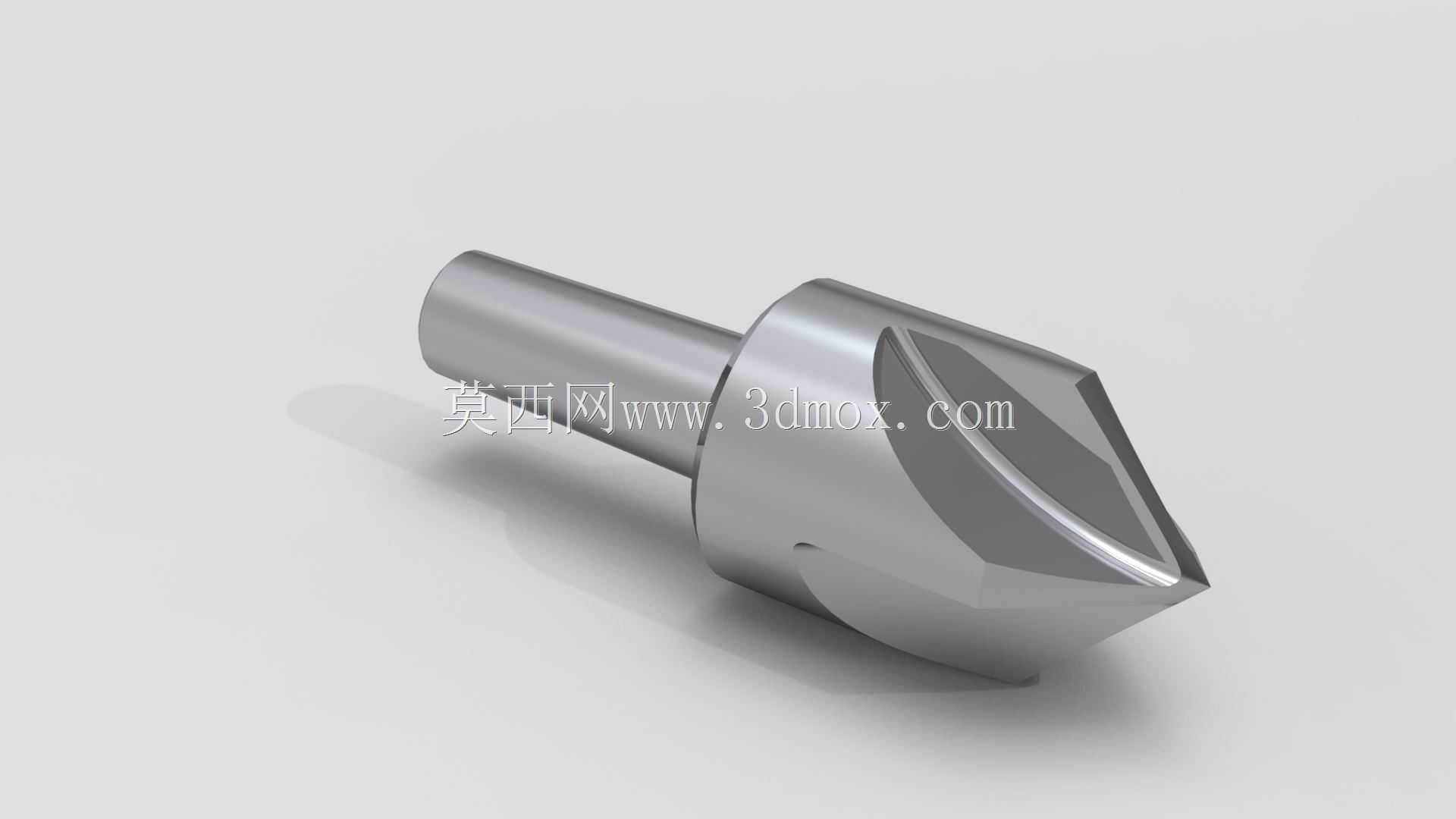

这款倒角锪钻主要应用在金属切削加工的孔口处理工序中，不管是普通车床的台钻工位、加工中心的自动换刀刀库，还是钳工手工修配的手电钻作业场景，都能适配对应的装夹柄径完成孔口倒角、去毛刺、锪锥面的加工需求。日常生产里，零件钻孔后孔口残留的飞边、螺栓安装需要的沉头锥面、焊接前坡口的预加工，都可以靠这类刀具完成，相比普通钻头手动修磨倒角，它的切削角度一致性更好，加工出的锥面同轴度更高，能避免孔口倒角偏心导致的螺栓装配贴合不良问题。从结构设计来看，这款刀具采用直柄装夹结构，柄部直径符合通用钻夹头的装夹范围，不需要额外配置过渡套就能直接装在绝大多数钻削设备上，安装时只要保证柄部伸入夹头的长度满足夹持力要求，就能避免高速旋转时的刀具甩动问题。切削部分采用多刃对称设计，切削刃的角度按照常用的90度沉头孔需求设计，排屑槽的螺旋角度经过优化，钻削钢材、铝合金、工程塑料等常见工件材料时，切屑能顺着槽型顺利排出，不会积屑刮伤已经加工好的孔壁。设计过程中采用参数方程驱动的建模思路，把刀具的切削半角、刃带宽度、排屑槽导程、柄部直径与切削部分直径的过渡圆角都设置成可调参数，后续如果需要调整成60度、120度的其他倒角角度，或者适配不同直径的加工需求，只需要修改对应参数就能快速生成新的刀具模型，不需要重新从零开始绘制草图。刀具的尖端做了微小的定心平面设计，加工时能先对准已经加工好的底孔中心，避免入钻时的滑移偏移，切削部分和柄部的过渡位置做了卸荷槽结构，能减少应力集中，避免刀具在进给量过大时从过渡位置断裂。实际使用中要注意，加工不同材料时需要匹配对应的转速和进给量，加工钢材时要配合切削液降低刃口温度，延长刀具使用寿命，加工铝合金这类软质材料时可以适当提高转速，获得更光滑的孔口表面质量。
