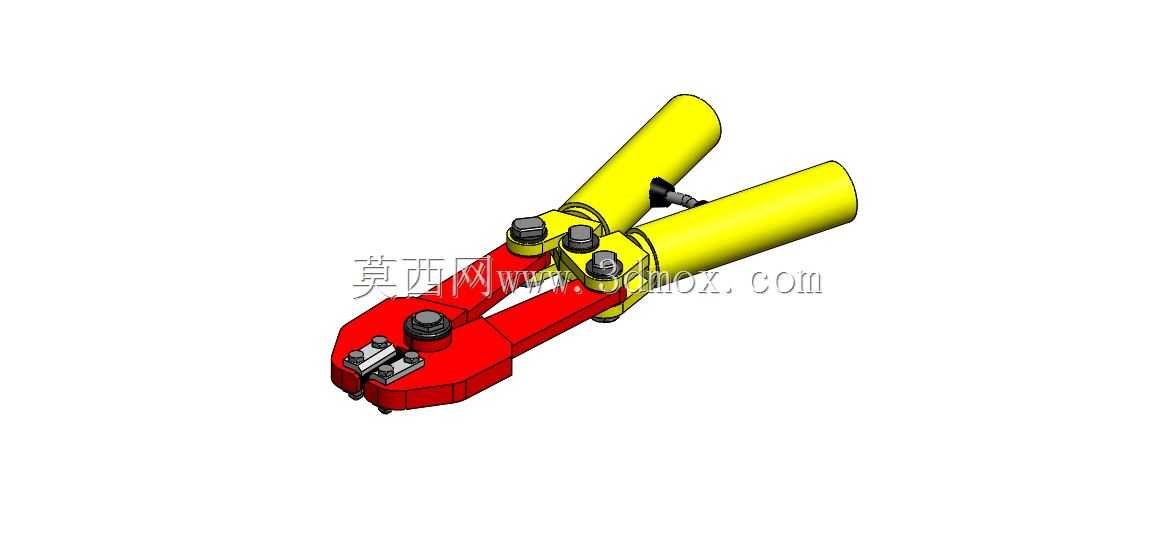

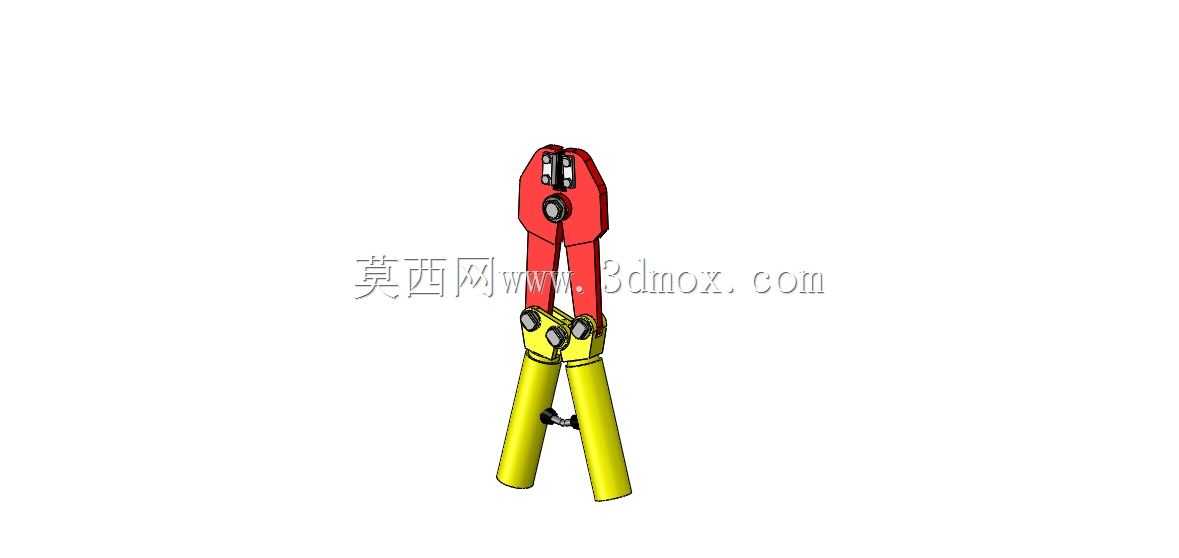

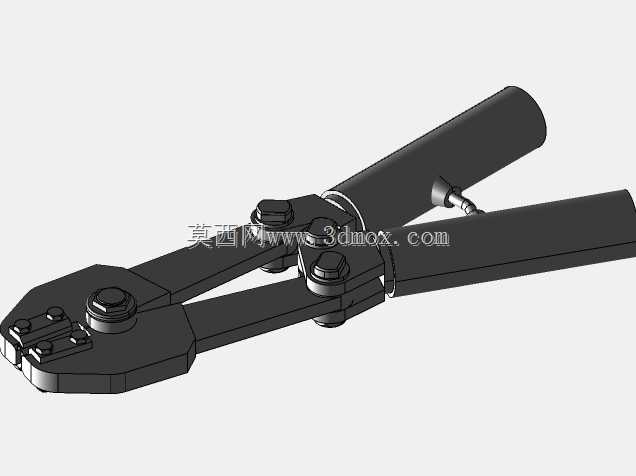

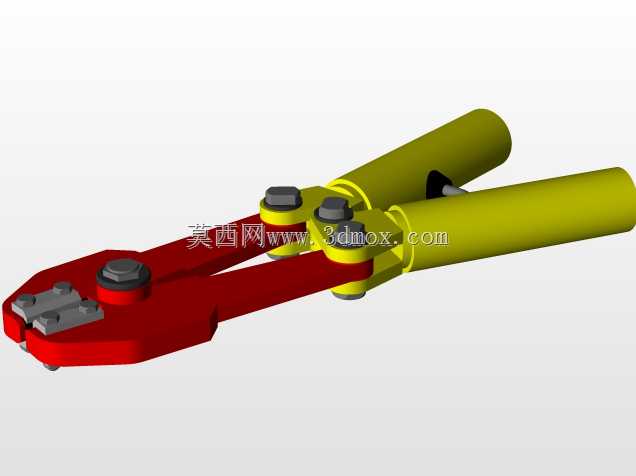

杠杆式手动压接剪结构设计展示

这款手动剪切压接工具的结构设计，充分考虑了一线作业场景下的操作需求，整体采用双杠杆增力结构，通过两级铰接点的力臂配比，在手柄端施加较小握力即可在钳口位置输出足够的压合剪切力，适配多场景下的线材剪切、端子压接作业需求。从结构布局来看，钳头部分采用高强度合金结构钢的设计选型思路，刃口区域做了局部加厚处理，避免长期剪切硬线时出现崩口、卷刃问题，钳头中部的铰接轴采用过盈配合加防松卡簧的固定方式，在反复开合作业中不会出现轴销窜动、间隙变大的情况，保证刃口对位精度。手柄部分采用包覆式绝缘防滑结构，外层的绝缘护套不仅能提升握持摩擦力，在带电低压作业场景下也能提供基础防护，手柄的开合角度做了限位设计，最大张开角度适配成年人手掌的握持范围，不会出现张开过大导致单手操作无法握持的问题。从安装与适配边界来看，这款工具无需额外固定安装，属于手持便携式作业工具，整体长度控制在单手握持的舒适区间，钳头宽度适配狭窄空间内的作业需求，比如配电箱内线束整理、弱电布线场景下的端子压接，都能灵活伸入操作。钳头的压接工位做了多规格卡槽设计，可适配不同线径的冷压端子压接需求，无需额外更换模头即可完成常规线径的压接作业，剪切刃口的间隙控制在0.02mm以内，剪切铜铝线材时不会出现线头毛刺、连丝问题。在结构设计过程中，对铰接点的受力做了有限元校核，在最大握力输入工况下，铰接点的应力集中区域做了圆弧过渡处理，避免长期交变载荷下出现应力开裂问题，手柄与钳身的连接位置采用铆接固定，连接强度足以承受满负载作业下的扭矩，不会出现手柄脱落、弯折的情况。整体结构没有多余的复杂零件，日常维护仅需定期在铰接点涂抹润滑脂即可，拆解维护时仅需拆下铰接轴的卡簧即可完成全部零件的拆分，适合现场作业人员自行维护保养，在五金维修、电气布线、钣金加工等多个场景下都能适配日常作业需求。
