高速钢立式剪切车削刀头结构设计

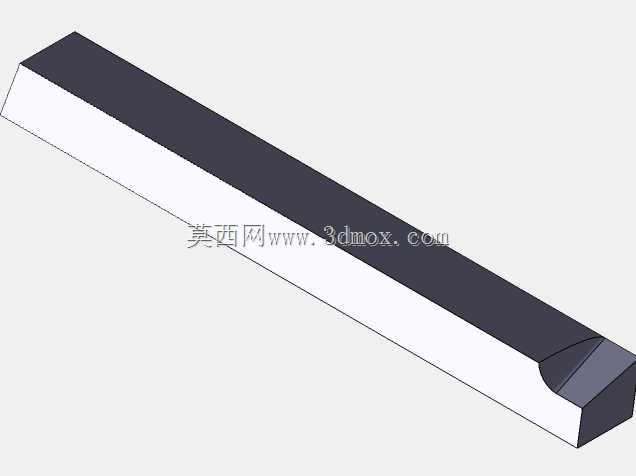

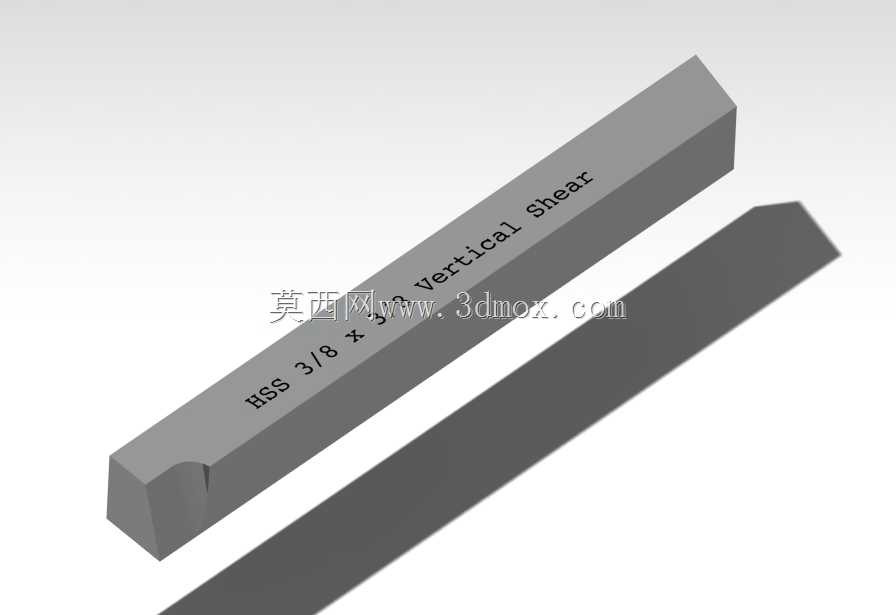

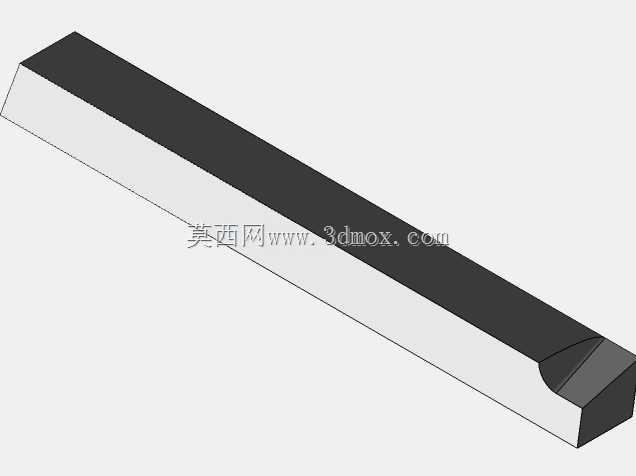

在金属切削加工场景中，针对轧制钢、铜、铅这类易粘刀、切削塑形变形大的难加工材料，常规车刀往往面临排屑不畅、刃口磨损快、加工孔型精度难达标的问题，这款高速钢材质的立式剪切刀头正是为解决这类加工痛点开发的切削部件。从实际加工适配性来看，该刀头可直接装夹在普通卧式车床、立式车床的刀架工位上，无需额外定制非标刀座，安装时仅需保证刀头伸出长度不超过刀方截面的1.5倍，即可避免切削颤振影响加工精度。刀头整体采用方条状结构设计，截面尺寸为3/8×3/8英寸，这种等截面方型结构一方面适配市面上绝大多数标准车床刀架的装夹尺寸，无需调整刀架压块的夹持范围，另一方面方型截面的抗弯截面模量更高，在大进给量剪切切削时能承受更大的径向切削力，减少刀体变形带来的让刀误差。刃口部分采用剪切式切削角度设计，区别于普通外圆车刀的平刃结构，该刃口带有微小的剪切倾角，切削时能逐步切入工件表层，将切削力分散到整个刃口长度上，避免刃口局部受力过载出现崩缺。针对难加工材料的切削特性，刃口做了0.002英寸以内的切削孔型精度控制设计，加工时能保证被加工孔的圆度、圆柱度误差控制在极小范围内，减少后续精镗、铰孔的工序余量。从设计思路上，这款刀头没有采用复杂的可转位刀片结构，整体为高速钢一体磨制成型，高速钢材料的红硬性虽然略低于硬质合金，但韧性更好，在加工含杂质的轧制钢材时，遇到材料内部硬质点也不容易出现崩刃，适合小批量多品种的维修类加工、工装零件加工场景。刀身表面刻印的规格标识直接做在刀体非装夹面，操作人员装夹时可以快速核对尺寸规格，避免错拿刀具导致的加工报废。实际使用中，该刀头除了能完成常规的外圆车削、端面车削作业，还可针对薄壁管件的端口剪切修平、小直径浅孔的钻削扩孔作业，一把刀具可覆盖多道工序的加工需求，减少机加工过程中的换刀频次，缩短单件加工的辅助时间。在安装边界上，刀头的总长度适配标准车床的最大行程范围，装夹时只要保证刃口中心与机床主轴中心等高，误差不超过0.1mm，即可发挥最佳切削性能，切削时配合乳化液冷却，能有效延长刃口的连续加工时长，针对铅、铜这类软质有色金属加工时，还可通过微调刃口的后角角度，进一步降低加工表面的粗糙度值，满足不同零件的加工精度要求。
