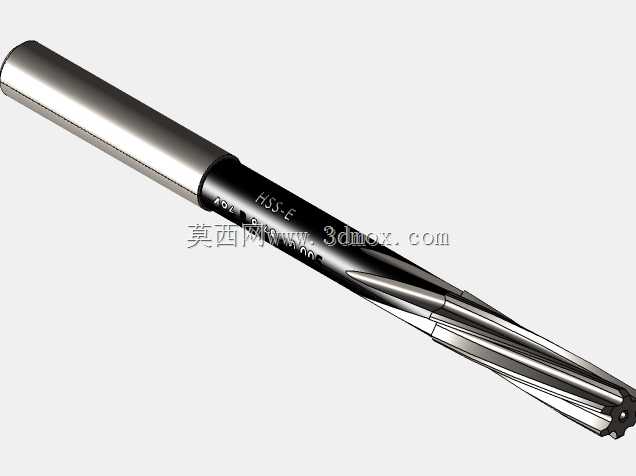

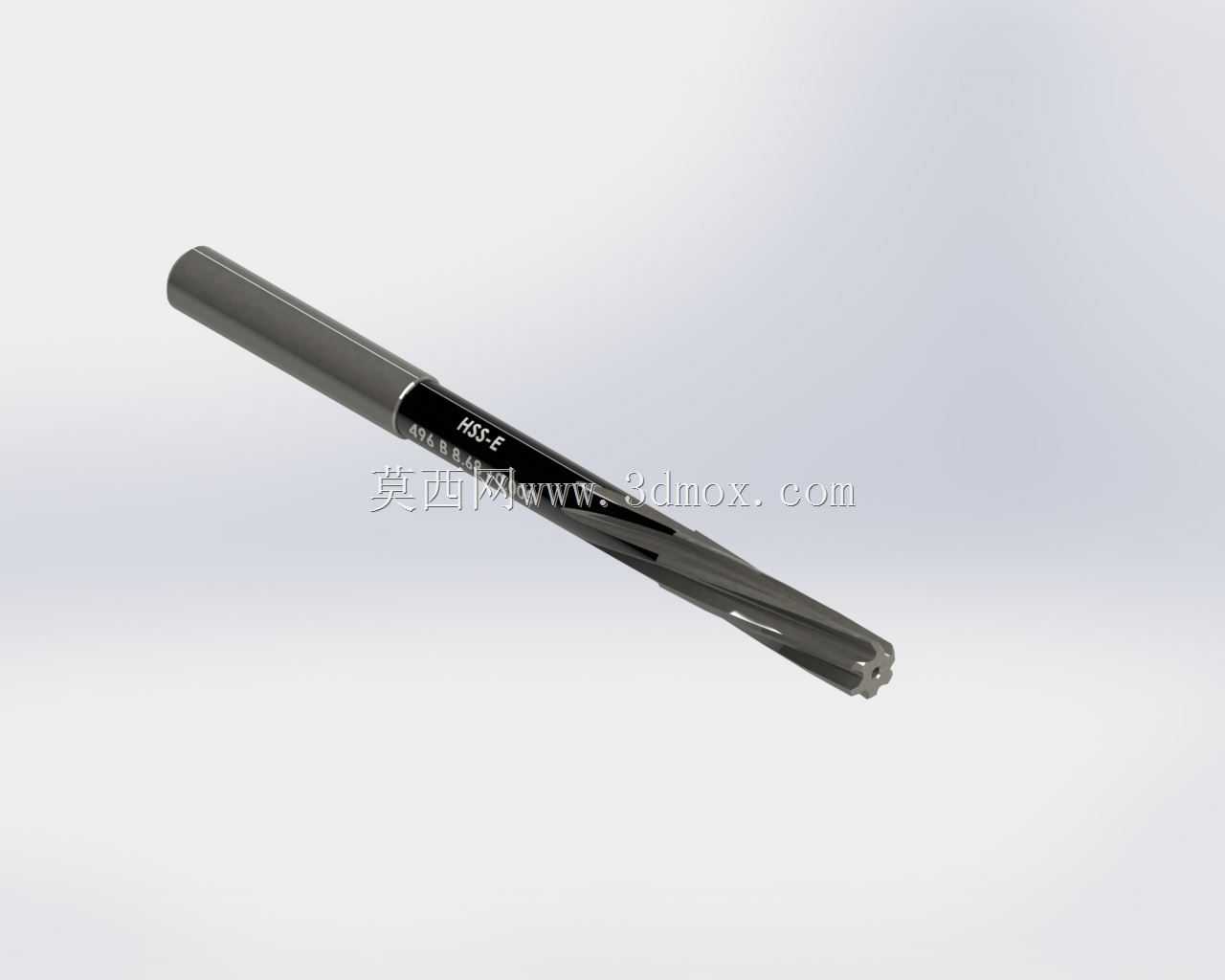

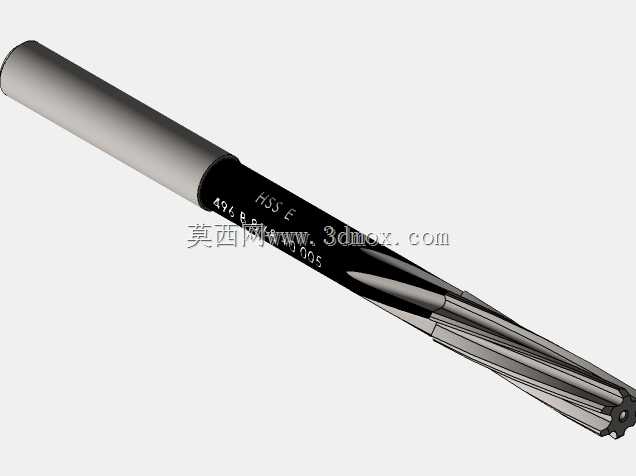

DIN标准钴高速钢机用铰刀三维结构

在机械加工的孔精加工工序里，铰刀是保障孔位尺寸精度、内壁粗糙度与圆柱度的核心切削刀具，这款钴高速钢材质的机用铰刀，主要适配台式钻床、立式加工中心、数控车床等设备的铰削工位，针对钢件、调质合金钢等塑性金属材料的半精与精加工场景设计，能在扩孔、钻孔工序之后，将预制孔的尺寸公差稳定控制在微米级区间，满足液压阀块、精密传动组件、模具配件等零件的高精度孔加工需求。从结构设计来看，这款铰刀采用直柄构型，可适配标准ER夹头、钻夹头装夹，装夹时的同轴度偏差控制要求符合常规机加工装夹规范，能有效降低高速回转时的径向跳动量，避免铰出的孔出现锥度、椭圆等形位公差超差问题。切削部分采用多刃等距分布设计，排屑槽经过平滑过渡处理，铰削过程中切屑可顺着槽体顺畅排出，不会刮蹭已加工的孔壁，同时钴高速钢的基体材质具备优异的红硬性，在中等切削线速度下持续作业时，刃口硬度不会因切削热快速下降，能维持稳定的切削性能，相比普通高速钢铰刀，其单次刃磨后的加工寿命有明显提升。尺寸参数的设定完全贴合DIN 212-2 R-N标准要求，总长度的设计兼顾了常规加工的行程需求，既不会因刀体过长导致刚性不足产生振刀，也不会因长度过短无法适配带深度台阶的孔位加工；切削刃长度覆盖了常见通孔、盲孔的铰削深度范围，导向段的设计能在铰刀切入预制孔时起到自动定心作用，避免切入阶段的偏摆导致孔位偏移。在实际建模过程中，刃口的微小倒棱、柄部与切削段的同轴度公差、排屑槽的螺旋角度都按照实物加工要求做了还原，结构工程师在做加工工艺仿真、刀具路径规划、工装夹具适配设计时，可直接调用该模型做干涉检查与装配验证，无需重新测绘刀具外形，能有效缩短工艺准备阶段的时间。在设备选型匹配阶段，技术人员可通过该模型直观核对铰刀与机床主轴、夹具、待加工工件的空间位置关系，提前预判加工过程中可能出现的碰撞、行程不足等问题，尤其在多工序集中的加工中心上，可结合该模型的外形尺寸排布刀具库的刀位，确认换刀时的安全间隙。
