多规格小型管材弯制配套模具组件

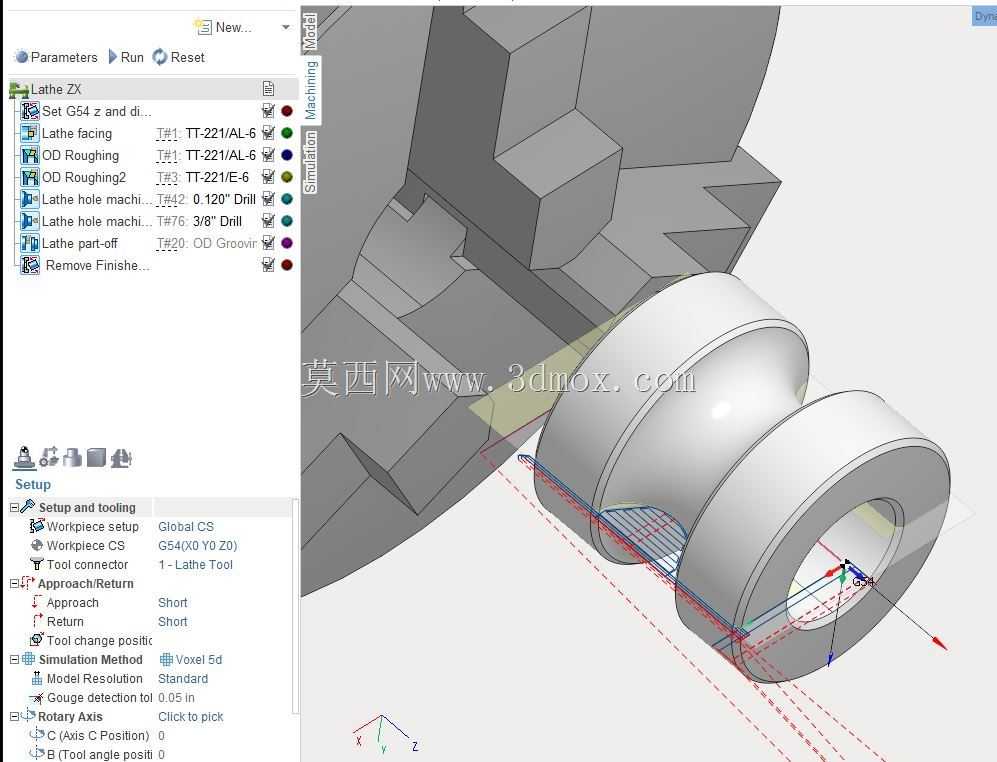

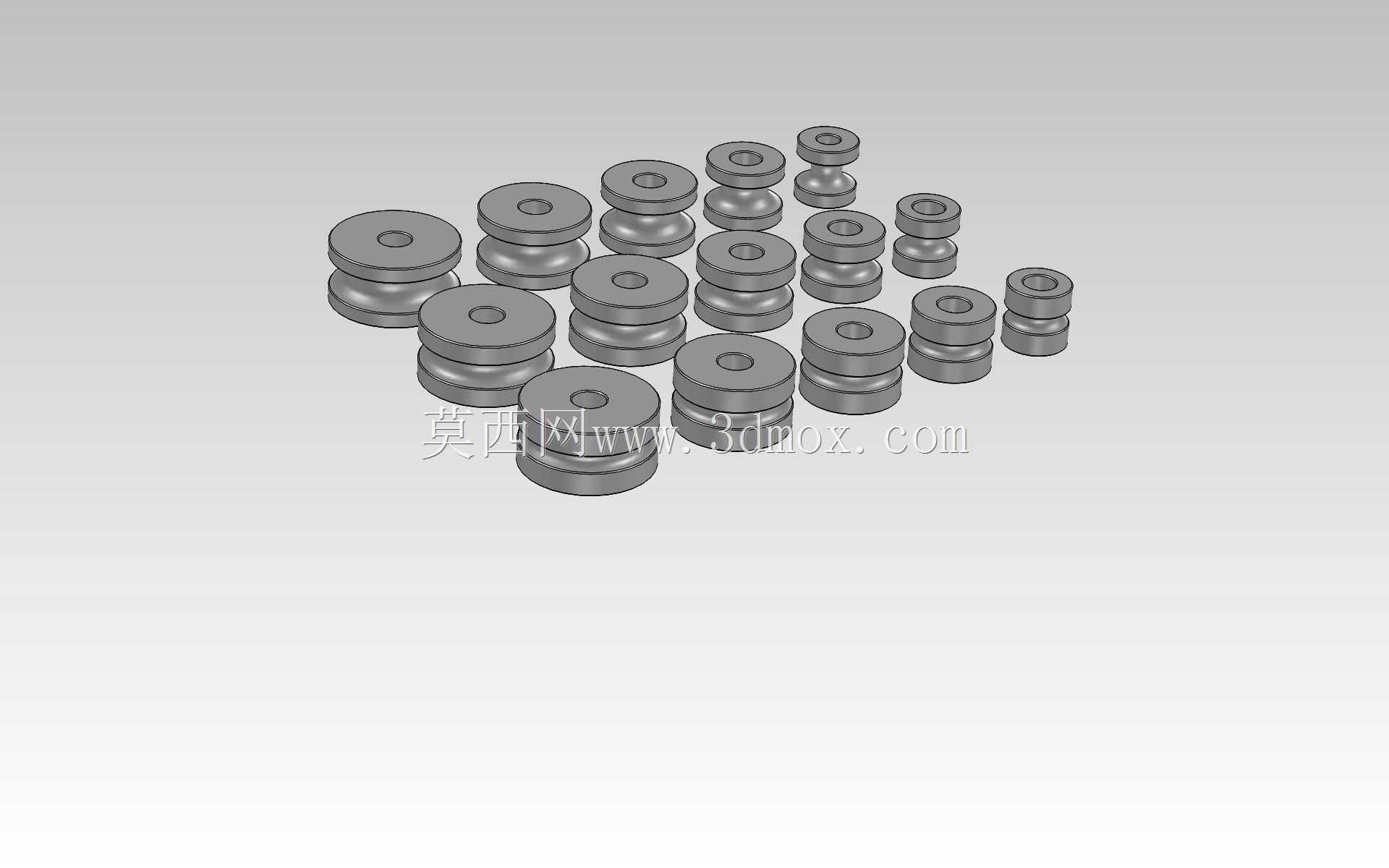

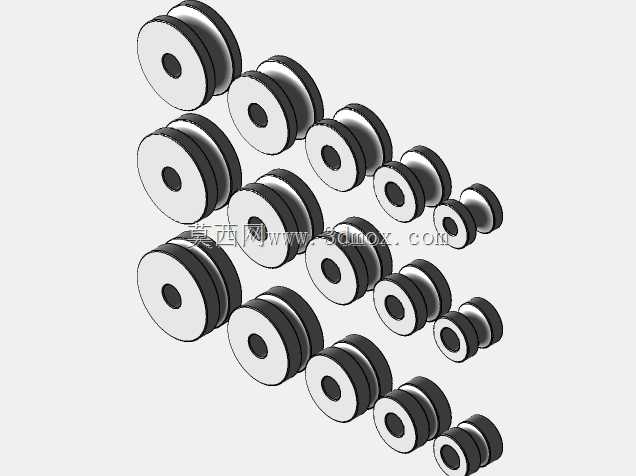

在五金加工、小型金属构件预制、制冷管路布设、家具五金生产这类场景里，经常会遇到小直径薄壁金属管的弯制需求，这类加工往往不需要大型数控弯管设备进场，多是依托小型手动或半自动弯管机完成作业，而适配不同管径、不同弯曲半径的模具组，就是决定弯管成品质量的核心部件。这套模具组针对1/2、3/8、1/4三种常用规格的小直径管材设计，配套了4种不同弯曲半径的成型轮模，能够覆盖日常小管路加工里绝大多数的弯弧需求，不管是制冷系统里的冷媒管路弯制、小型五金支架的管材弯折，还是线束防护金属套管的弧度加工，都能找到对应的模具规格匹配作业要求。从结构设计来看，每套轮模都采用了双轮槽限位的结构形式，轮体中部的凹槽弧度完全匹配对应管材的外径，弯管作业时管材嵌在槽内，轮模随弯管动作转动时，槽壁能够均匀包裹管材外壁，避免薄壁管弯制过程中出现瘪管、褶皱、外壁划伤这类常见缺陷，不同半径的轮模在安装定位轴的尺寸上做了统一适配，能够直接装夹在同一款小型弯管机的主轴位上，更换时不需要额外调整设备的装夹结构，换模效率能够满足小批量多规格的加工节奏。设计过程中优先考虑了小管材加工的受力特性，轮模的槽深做了针对性优化，既保证管材嵌入后不会在弯制时脱出，又不会因为槽深过大导致管材表面出现压痕，轮体的边缘做了小圆弧过渡处理，避免合模或者送料过程中刮伤管材表面的镀层或者氧化层，对于需要后续做表面处理的管材工件来说，能够减少后续打磨修整的工作量。从安装边界来看，所有轮模的中心安装孔尺寸统一，定位键槽的位置也保持一致，安装时只需要将轮模套入设备主轴，卡入定位键后锁紧压盖即可完成固定，不需要做额外的同轴度校正，不同半径的轮模在厚度尺寸上做了梯度匹配，对应不同管径的轮模厚度随管径增大同步增加，保证弯管时的受力面足够支撑管材的弯曲应力，不会因为轮体厚度不足导致弯管过程中出现轮模倾斜、管材错位的问题。实际使用时，作业人员可以根据待加工管材的外径、需要的弯曲半径快速挑选对应的轮模，配套的夹紧模、导向模也和轮模的槽型做了匹配设计，整套模具组装后，弯管过程中管材的送料路径顺滑，弯曲段的圆度能够保持在较高水平，不会出现椭圆度超差的问题，对于小批量定制化的管材加工场景来说，这套模具组不需要针对单一规格单独开模，一套组件就能覆盖多种常规小管材的弯制作业，能够减少模具的存放空间占用，也降低了小型加工场景下的模具采购成本。在模具的材质适配逻辑上，这类轮模一般采用轴承钢或者优质碳素结构钢加工，表面做淬火处理提升耐磨性，长期使用后槽位出现磨损时，也可以单独更换对应规格的单只轮模，不需要整套替换，进一步降低了长期使用的维护成本。针对小管材弯制时容易出现的回弹问题，不同半径的轮模在槽位的弧度设计上预留了微量的回弹补偿量，弯制完成后管材的实际弯曲半径能够和设计值保持一致，不需要作业人员反复调整弯管角度来补偿回弹误差，对于新手作业人员也比较友好，不需要积累大量的弯管经验就能加工出合格的弯管工件。
