脚踏动力人力驱动洗衣装置结构设计

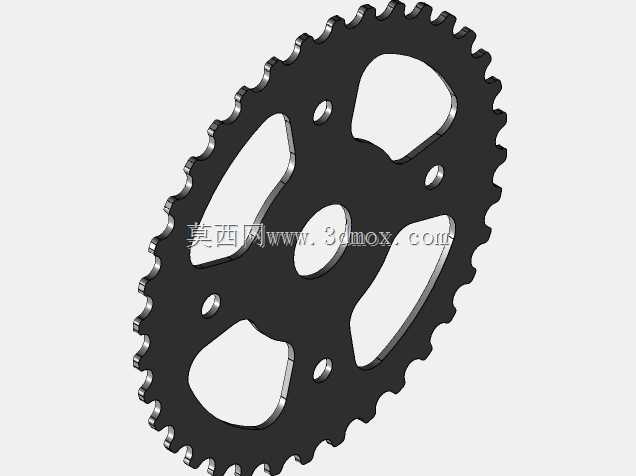

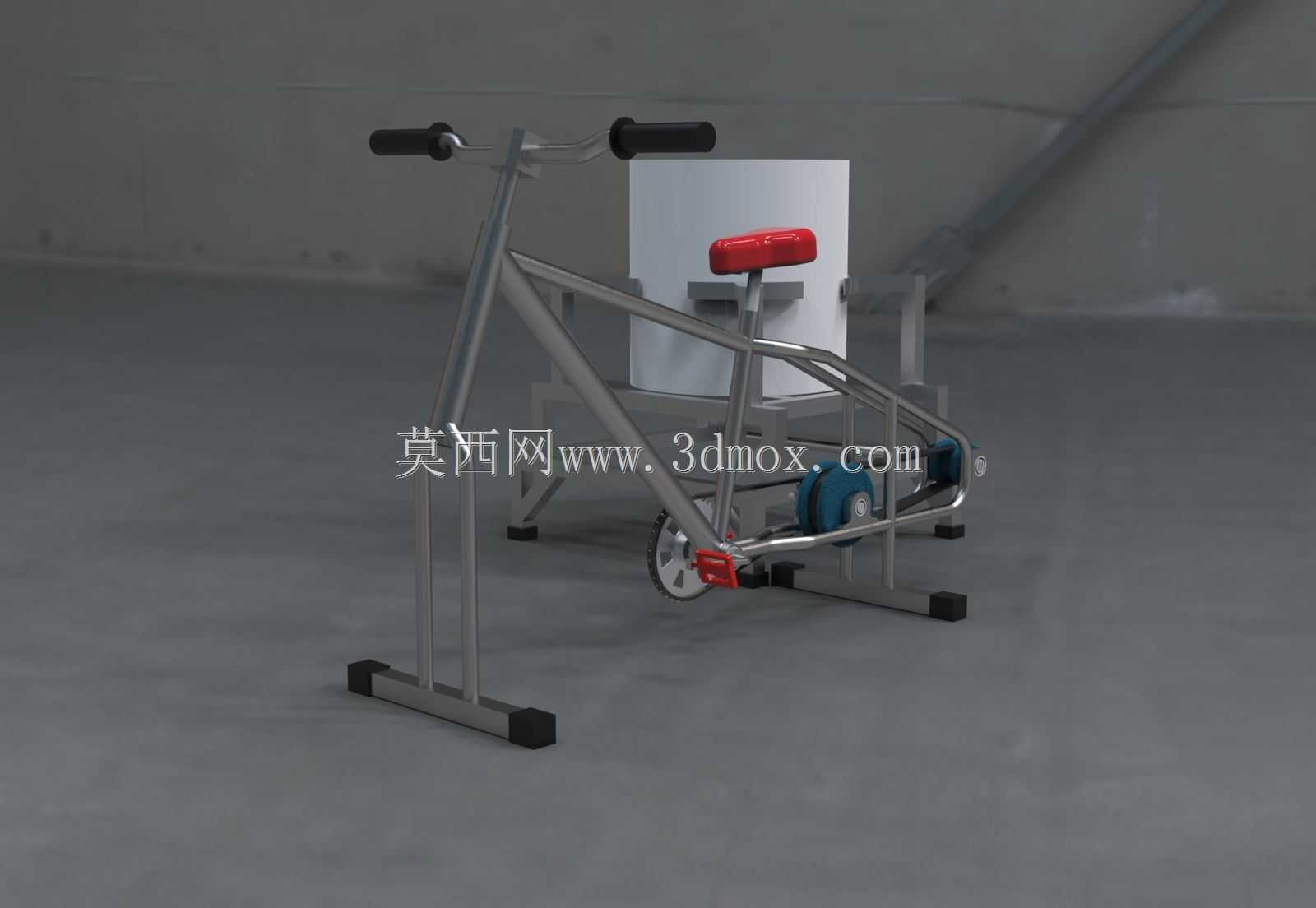

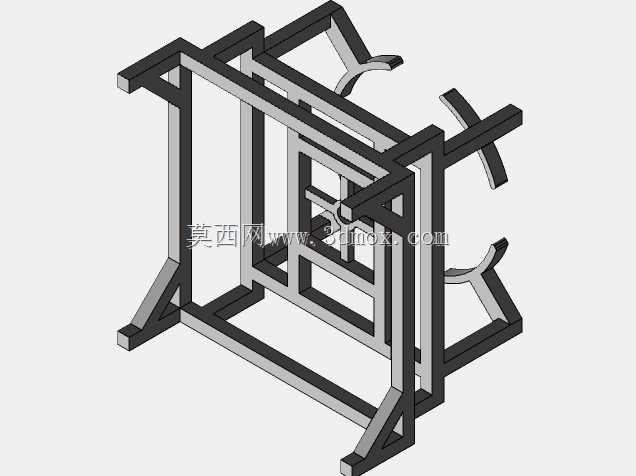

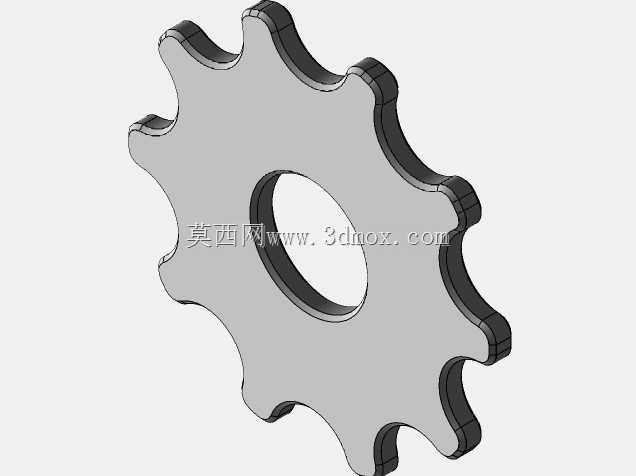

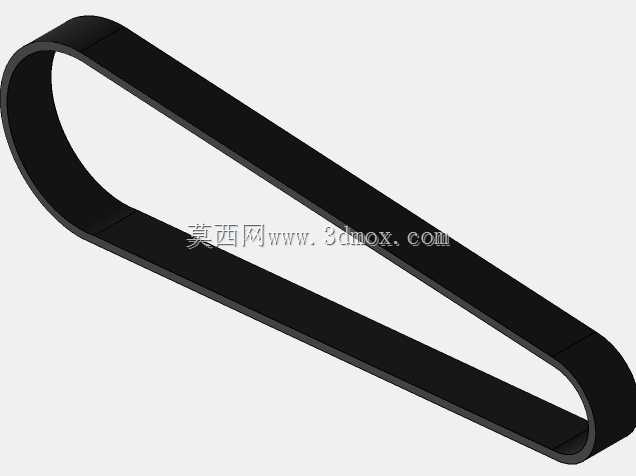

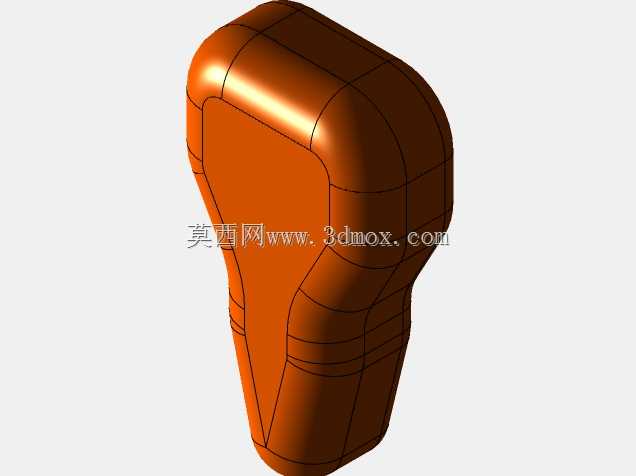

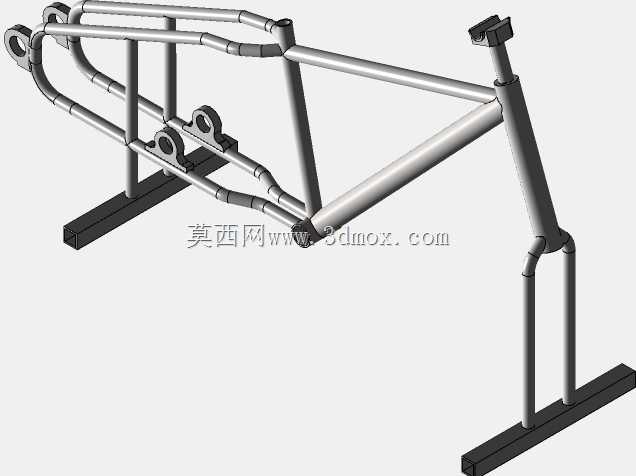

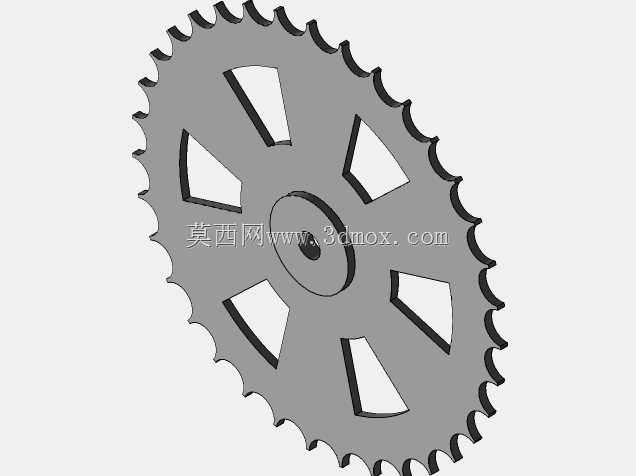

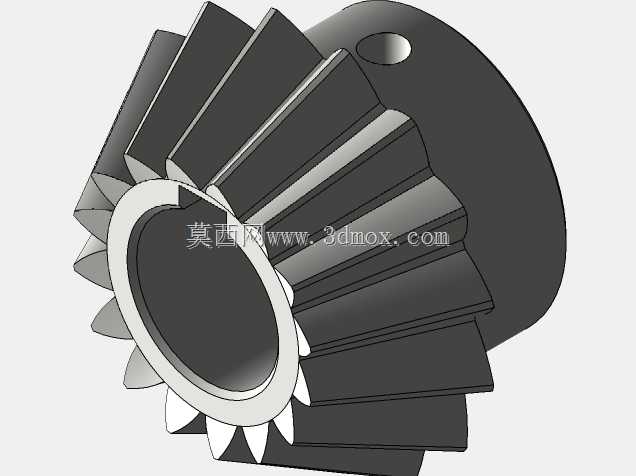

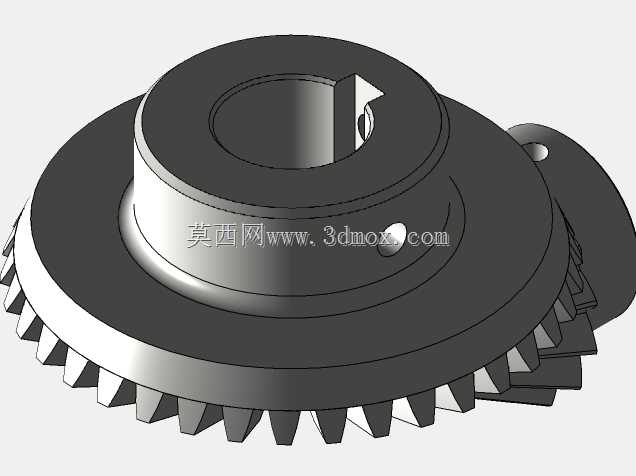

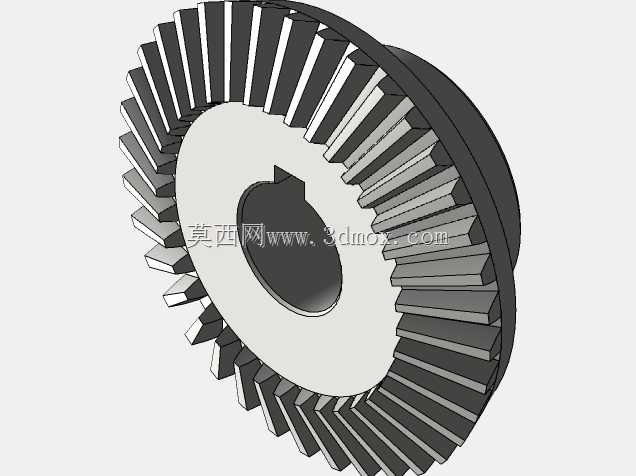

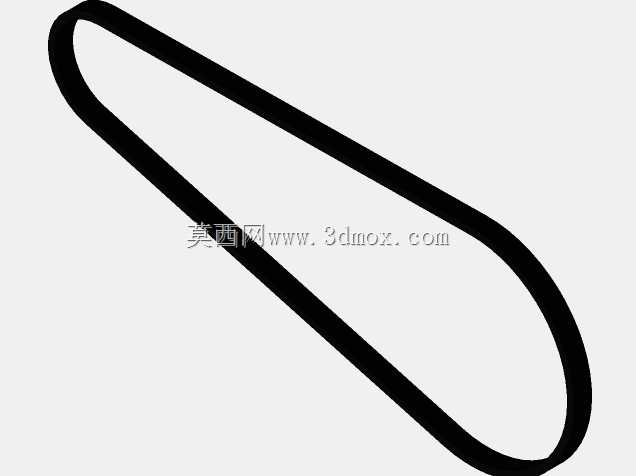

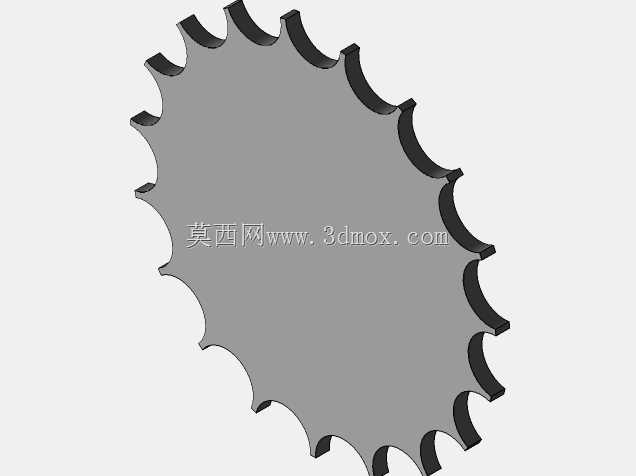

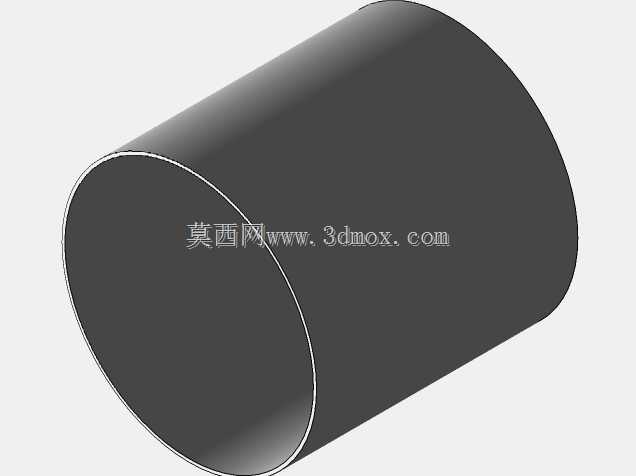

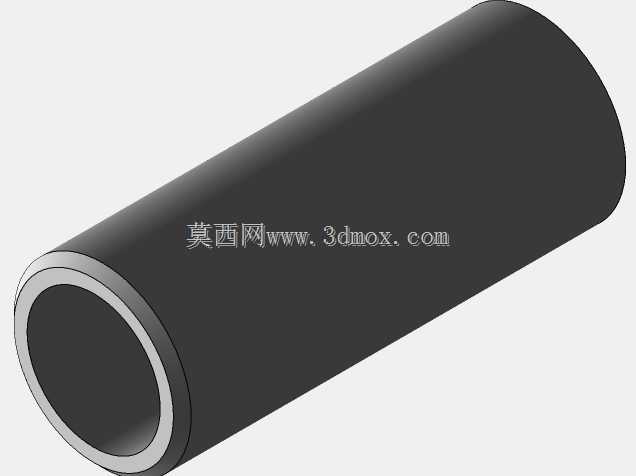

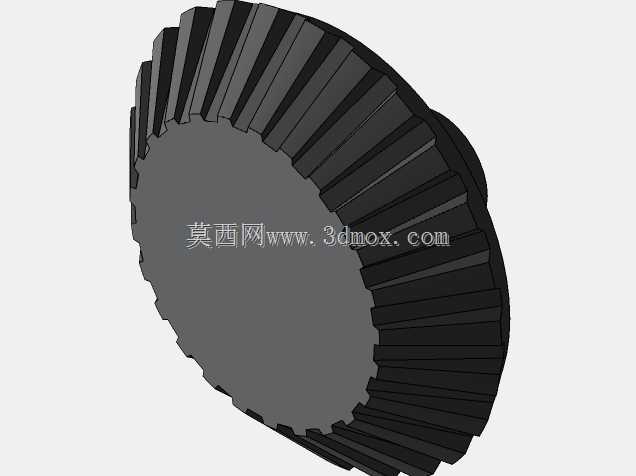

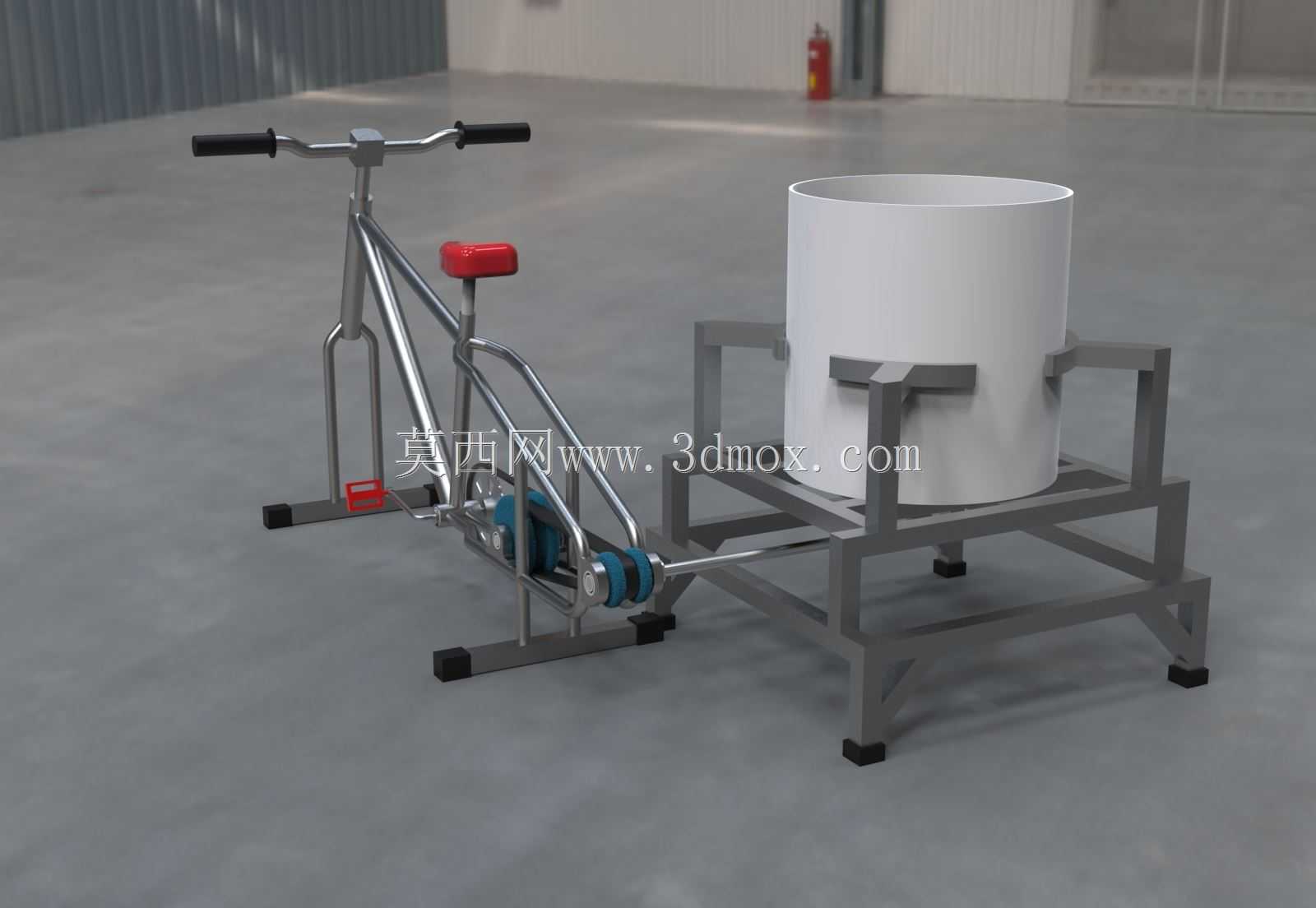

这款脚踏驱动的洗衣装置，核心是将人力踩踏自行车结构产生的旋转动能，直接传递至洗衣滚筒完成衣物洗涤作业，适配无稳定电力供应的户外露营、偏远乡村居住场景，也可放置于家庭阳台区域，在完成衣物清洁的同时兼顾日常肢体活动锻炼的需求。从结构设计逻辑来看，整体机架采用类自行车的三角桁架构型，底部设置四个带防滑胶垫的支撑脚，安装时仅需保证放置地面平整度误差不超过5mm即可稳定运行，无需额外打膨胀螺栓固定，整体占地边界长度约1200mm、宽度约550mm，高度适配普通成年人站立踩踏的人机工程尺寸，扶手位置与常规自行车车把高度一致，座椅高度可根据使用者腿长做小幅调节，保证踩踏过程中膝关节活动角度处于舒适区间。传动部分采用链传动结合减速增扭结构，将脚踏曲柄的旋转运动增速后传递至洗衣滚筒轴，滚筒转速控制在适合衣物揉搓洗涤的区间，避免转速过高导致衣物缠绕或者桶内水飞溅外溢；洗衣桶采用立式圆柱结构，桶壁设置凸起的揉搓筋条，随滚筒转动时带动衣物反复翻转摩擦，配合洗涤剂完成去污过程，桶体底部设置密封结构防止洗涤水渗漏进入传动区域，所有旋转衔接位置都加装防水密封圈，降低长期接触水汽导致的锈蚀风险。设计过程中充分考虑使用场景的维护便利性，所有传动外露部件都预留了手动润滑的操作空间，机架管材采用标准圆管焊接成型，加工难度低，普通五金加工条件即可完成样机制作，不需要特殊的定制加工设备。实际使用时，使用者可根据衣物脏污程度自行控制踩踏速度与洗涤时长，相比纯手动搓洗大幅降低劳动强度，相比电动洗衣机完全不依赖电力供应，在应急场景、户外场景下具备极强的实用价值，整体结构没有复杂的电控部件，故障率极低，日常仅需定期对传动链条做润滑维护即可长期使用。
