洗衣机结构件注塑成型模具结构设计

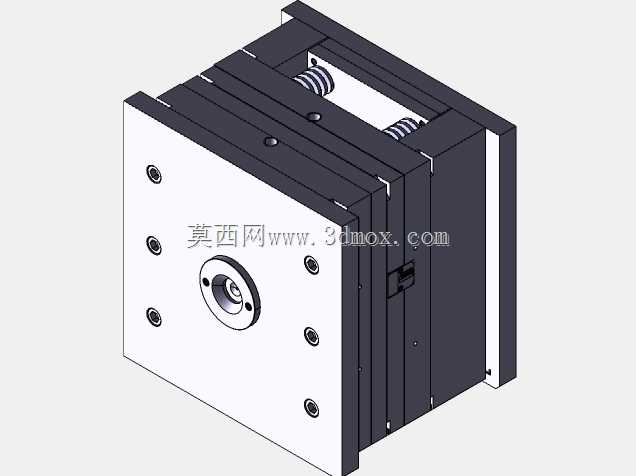

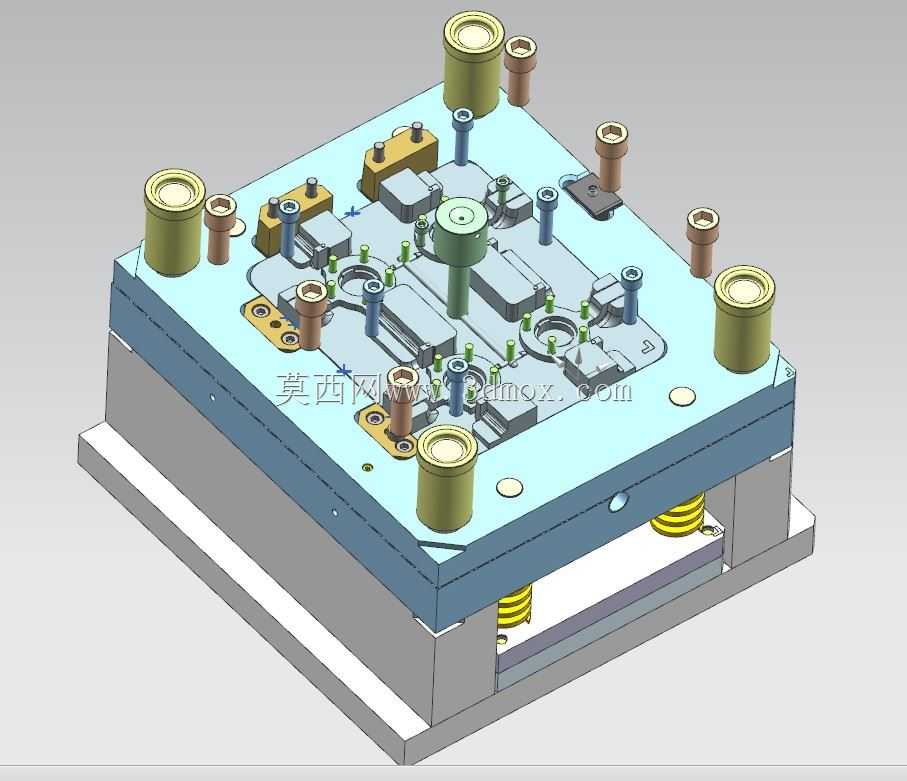

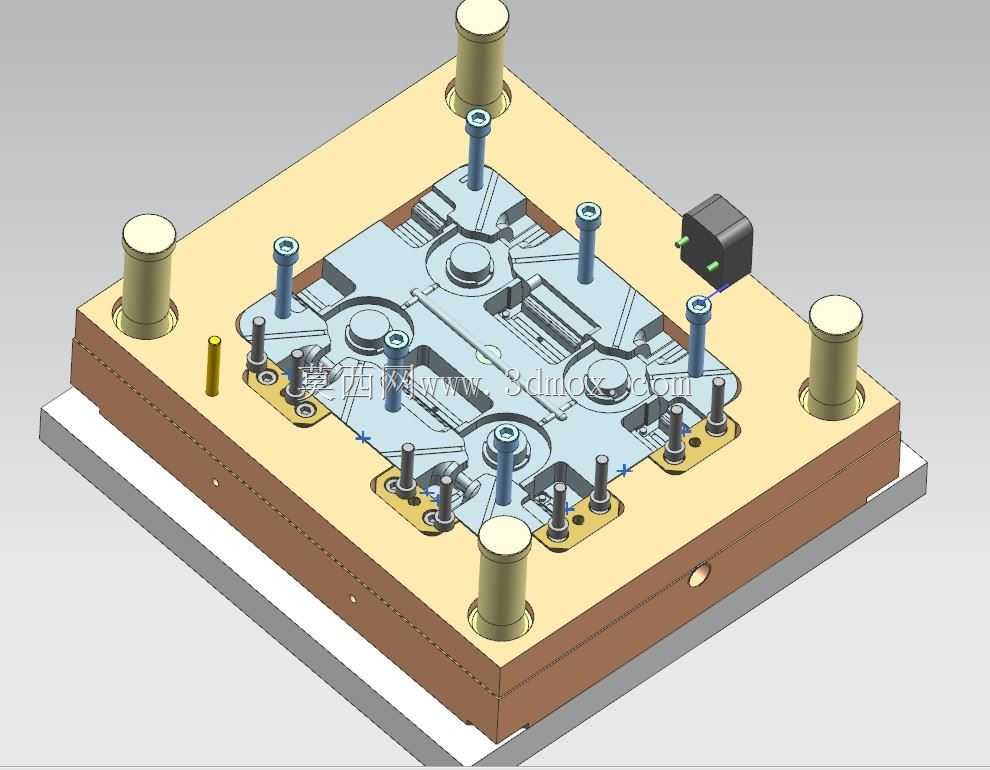

这套模具针对洗衣机内置结构类塑料零件开发，适配家用滚筒、波轮洗衣机内部非外观承载件的批量注塑生产场景，这类零件在洗衣机整机中承担局部结构支撑、部件限位、装配衔接的作用，成型后直接进入洗衣机总装线完成部件拼接，不需要额外做咬花、蚀纹等外观表面处理，对成型尺寸稳定性、装配公差配合度的要求远高于外观装饰要求。从模具整体结构来看，采用标准两板模模架布局，整体安装边界适配市面主流200吨级卧式注塑机的拉杆间距、模板开模行程与锁模力参数，模架四周布置的大直径导柱导套承担合模过程中的精准导向作用，避免动定模合模偏移导致的型腔错位、零件壁厚不均问题。分型面沿零件最大轮廓线做贴合式设计，因为零件本身没有侧向倒扣与咬边结构，不需要额外设置滑块、斜顶等侧向抽芯机构，大幅简化了模具整体结构，也降低了后续量产过程中的机构故障概率。浇注系统采用点浇口进料布局，进料点选在零件非装配面的中心区域，填充过程中熔体能均匀向零件各结构区域流动，避免局部熔接痕、缺胶、困气等成型缺陷，同时开模时浇口能自动与零件分离，减少后续人工修剪浇口的工序成本。模具顶出结构采用顶针与顶板结合的组合顶出方式，顶针布置位置对应零件的加强筋、装配柱等结构厚实区域，避免顶出过程中零件出现顶白、变形问题，模架底部内置的复位弹簧能保证开模顶出后顶出机构精准复位，避免合模时顶针与型腔发生碰撞损坏。冷却系统采用环绕式水路布局，在型腔、型芯区域分别布置独立循环水路，保证成型过程中模温均匀分布，将零件冷却收缩变形量控制在装配公差允许范围内，缩短单模成型周期，适配家电零部件大批量量产的节拍要求。模具上布置的多组支撑柱对应型腔注塑压力集中区域，避免长期量产过程中模架受力变形导致的零件尺寸超差，所有标准件均采用行业通用规格，后续维护更换不需要单独定制配件，能有效降低模具全生命周期的维护成本。
