40毫米无锁万向旋转脚轮结构

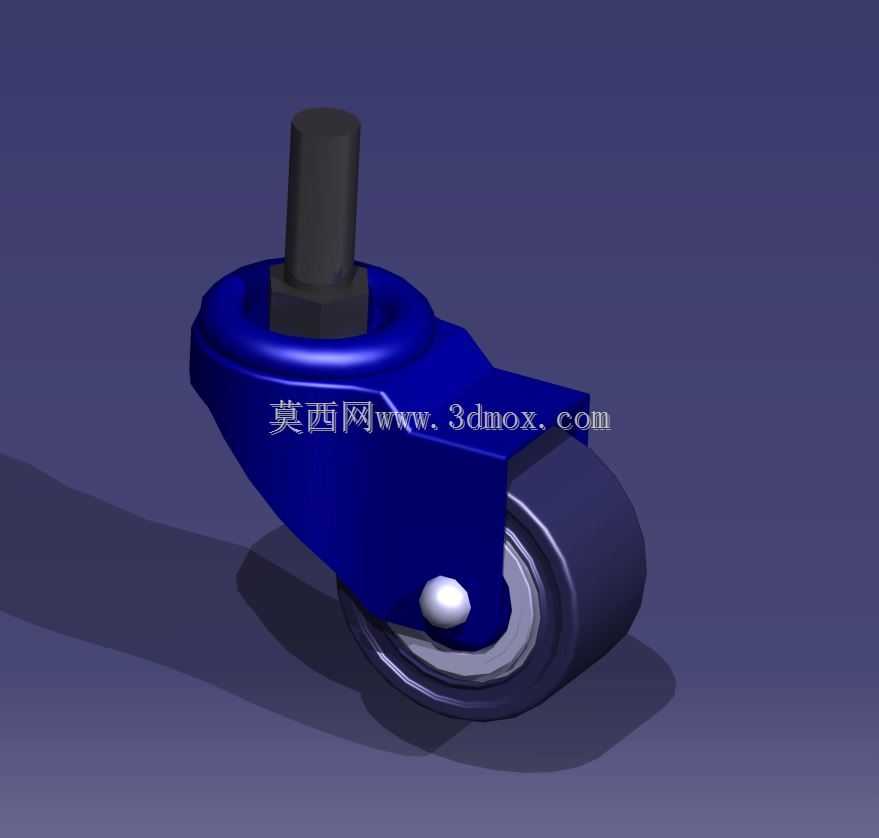

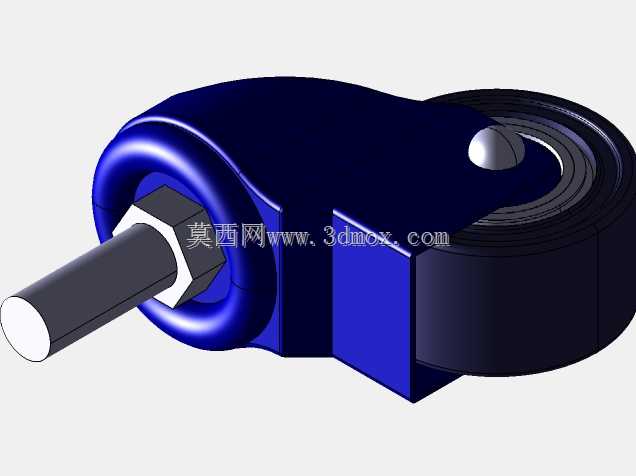

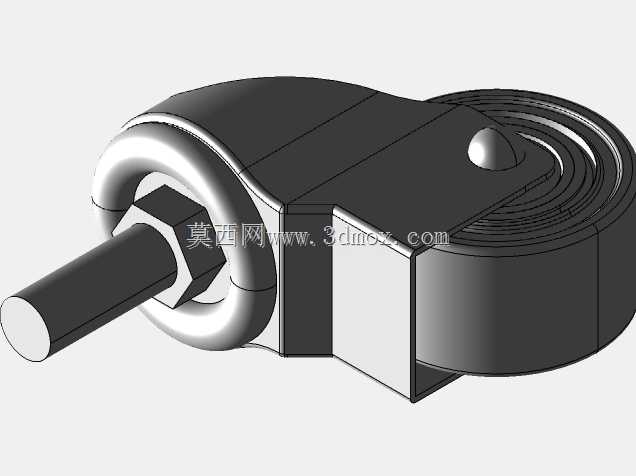

在各类轻型移动设备、工装台架、小型置物货架、医疗辅助推车、实验室仪器架的结构设计中，底部支撑移动部件的选型往往直接影响设备的使用体验与移动顺畅度，这款40毫米规格的无锁旋转脚轮，就是针对轻型承载场景设计的移动支撑部件。从实际应用场景来看，这类小尺寸脚轮多用于承载量不大、需要频繁短距离移位的设备上，比如车间内的小型工具周转车、电子生产线旁的物料放置架、办公场景下的移动打印机柜、家用的小型移动置物架，都能见到同结构脚轮的身影，它不需要承担大吨位的载荷，核心需求是转向灵活、滚动阻力小，同时安装后不会过多占用设备底部的垂直空间。从功能特性上看，这款脚轮采用插杆式安装结构，顶部的圆柱插杆可以直接插入设备底部预设的安装套管内，配合插杆根部的六角限位结构，安装后不会出现跟转的问题，支架部分采用回转支承结构，可以实现水平方向360度自由旋转，推行过程中可以随意调整行进方向，不需要额外调整设备角度就能完成转向动作，轮体部分采用橡胶材质外层，内部搭配硬质轮毂，滚动过程中可以有效吸收地面微小凸起带来的震动，同时不会划伤环氧地坪、实木地板、瓷砖等常见的室内地面，相比硬质塑料轮，橡胶轮的滚动噪音更低，在安静的办公、医疗场景下使用不会产生多余的噪音干扰。从设计思路层面拆解，这款脚轮的结构做了针对性的轻量化优化，整体支架采用一体成型的弯板结构，没有多余的拼接焊缝，既保证了支架的结构强度，又控制了整体的自重，轮体的销轴采用铆接固定方式，装配完成后不会出现销轴松脱的问题，回转部位的间隙控制在合理范围内，转向时不会出现明显的旷量，同时又不会因为间隙过小导致转向卡滞，插杆的直径做了通用化设计，可以适配市面上多数轻型设备的标准安装孔位，不需要额外定制安装转接件，降低了选型适配的成本。关于外形尺寸与安装边界，这款脚轮的轮体直径为40毫米，安装完成后整体的垂直高度适配轻型设备的底部离地间隙，插杆的长度满足常规套管的安装深度要求，安装时只需要将插杆压入对应内径的安装管内即可完成固定，不需要额外使用螺栓紧固，单轮的额定承载适配轻型设备的承重需求，四个脚轮搭配使用时可以满足多数百公斤级以内轻型设备的移动需求，轮面的宽度设计兼顾了接触面积与滚动阻力，既保证了足够的支撑面积避免压坏软质地面，又不会因为轮面过宽导致推行阻力过大。在实际结构建模过程中，这类脚轮的建模需要重点关注回转中心的同轴度，支架的回转中心要与插杆的轴线重合，轮体的转动中心要与支架的安装孔轴线重合，否则在装配后会出现转向卡滞、滚动偏摆的问题，轮体的橡胶外层与内部轮毂的配合要做合理的过盈设计，避免长期滚动后出现外层橡胶与轮毂脱开的问题，插杆根部的六角结构要与支架顶部的安装孔做对应限位，保证插杆压入后支架不会绕插杆轴线跟转。这类无锁脚轮的适用场景多为不需要长期固定位置、移位后不需要锁定停留的设备，如果是需要固定位置的设备，则需要搭配带刹车结构的同规格脚轮使用，在选型时要注意安装插杆的直径与设备底部安装套管的内径匹配，同时要确认安装后的整体高度与设备设计的离地间隙一致，避免出现安装后设备倾斜、底部刮蹭地面的问题。
