福马型水平调节支撑万向脚轮结构

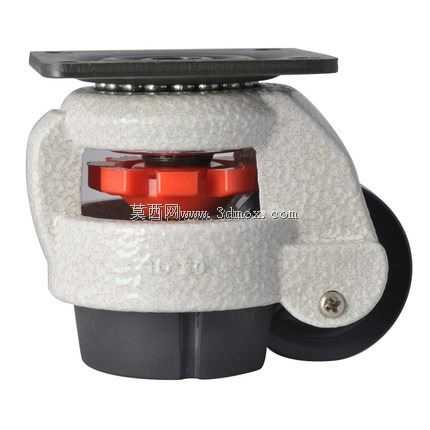

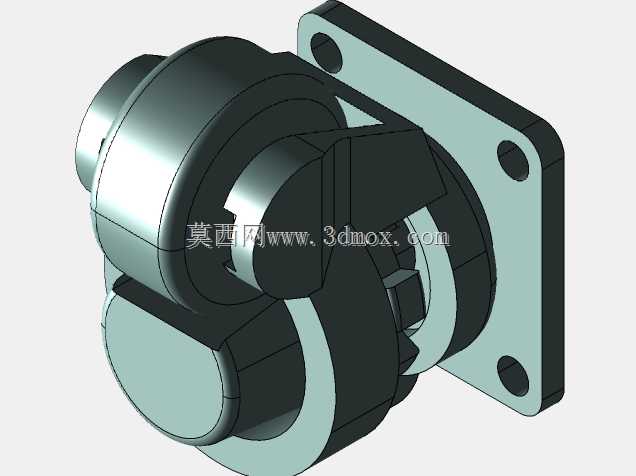

这款脚轮属于典型的福马式调节支撑轮，广泛应用在半导体检测设备、小型自动化工作站、实验室精密仪器、商用展示柜这类需要频繁移位又要求就位后稳定支撑的设备场景中，区别于普通纯行走脚轮，它集成了行走与水平支撑调节的双重功能，移位时依靠侧边的聚氨酯滚轮实现万向转向移动，就位后通过旋转中部的红色调节旋钮，可带动底部的尼龙支撑座下降，将整个设备抬升离开滚轮，实现无晃动的刚性支撑，避免设备运行过程中滚轮受压产生位移或震动。从结构设计来看，顶部采用方形法兰安装板，板上预留四个标准安装孔位，适配市面上多数设备底部的安装螺孔布局，法兰盘下方设置满装推力球轴承结构，保证转向时的转动顺滑度，能承受径向与轴向的复合载荷，不会在重载转向时出现卡滞问题。主体支架采用铸铝材质一体压铸成型，表面做喷塑处理，兼顾结构强度与轻量化需求，支架的镂空区域预留了调节旋钮的操作空间，操作人员无需额外工具，徒手即可旋转旋钮完成支撑高度的调节，调节行程覆盖常见的地面不平整高差范围，可应对车间环氧地坪、实验室地砖、商用场地地毯等不同地面的找平需求。侧边的滚轮采用高弹性聚氨酯材质包胶，硬度控制在邵氏85A左右，移动时不会划伤地面，同时能过滤小幅路面震动，滚轮通过销轴与支架连接，销轴端部设置防松螺丝，避免长期使用后销轴脱出。底部支撑座采用增强尼龙材质，底面做防滑纹理设计，支撑接触地面时能提供足够的摩擦力，不会出现支撑滑移的问题，支撑座与调节螺杆之间设置转动副，调节高度时支撑座不会随螺杆同步转动，避免刮花地面。建模过程中严格还原了各部件的装配间隙，比如轴承滚道的配合公差、调节螺杆的螺纹导程、滚轮与支架的转动间隙都按照实际量产产品的尺寸公差做了还原，安装边界上，法兰安装面到滚轮最低位置的高度、支撑座完全降下后的总支撑高度、法兰盘的孔位中心距都符合行业通用的福马轮安装尺寸规范，设计人员选型时可直接参考模型的安装尺寸完成设备底部的安装位设计，无需额外测绘实物。这类脚轮的核心设计思路是解决小型设备移动便利性与就位稳定性的矛盾，相比传统的“脚轮+固定支撑脚”的组合方案，它不需要操作人员分别调节多个支撑脚，仅通过旋转调节盘即可完成行走与支撑状态的切换，能大幅提升设备移位与就位的操作效率，同时集成化的结构也减少了设备底部的安装零件数量，节省设备底部的安装空间。
