适配12-20mm管径手动可变径弯管装置

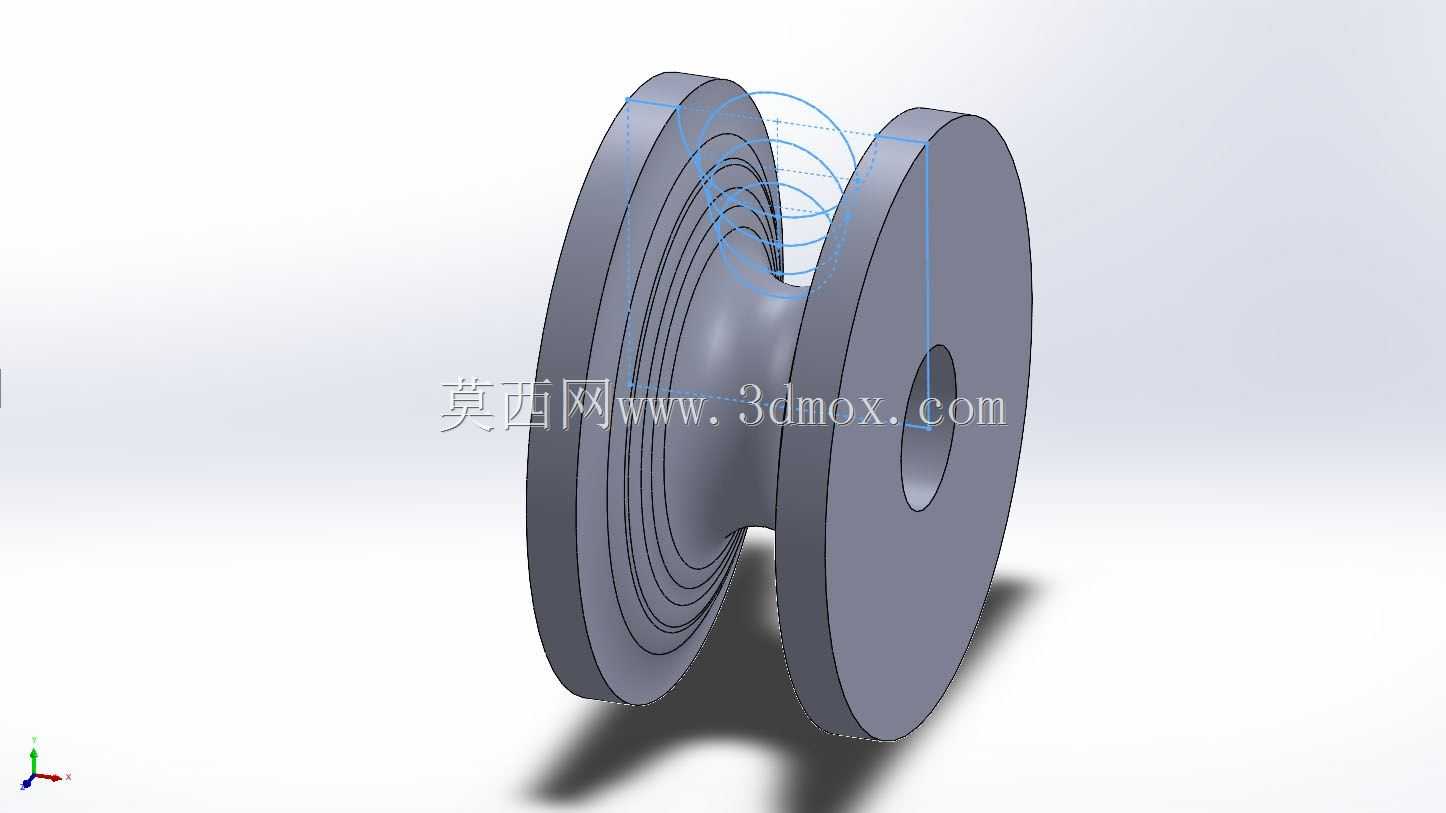

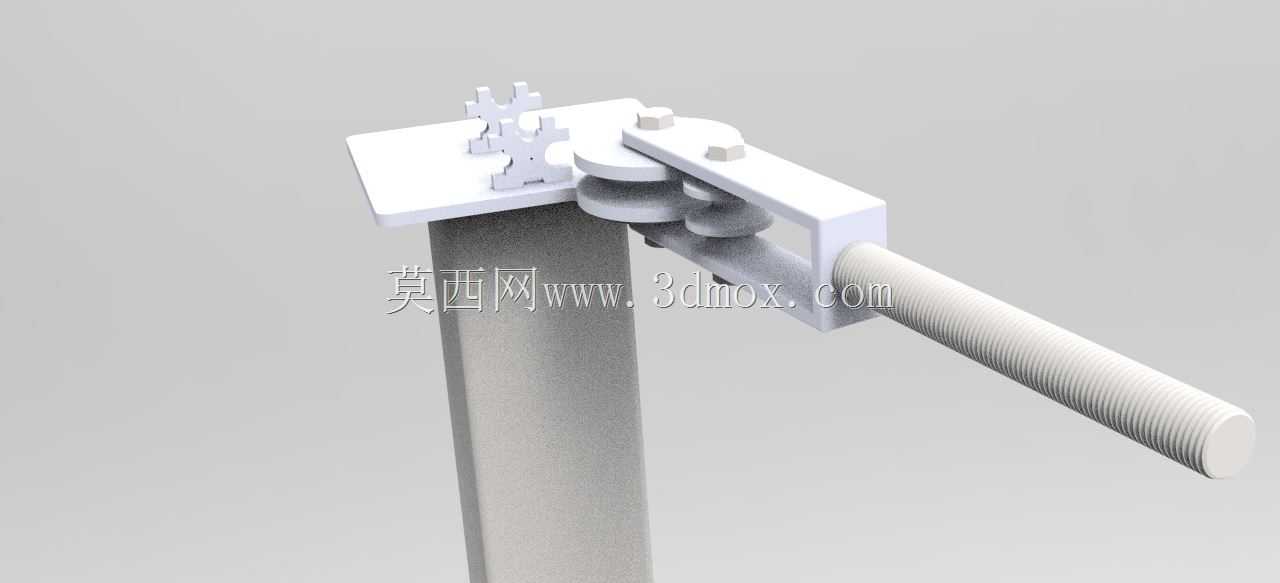

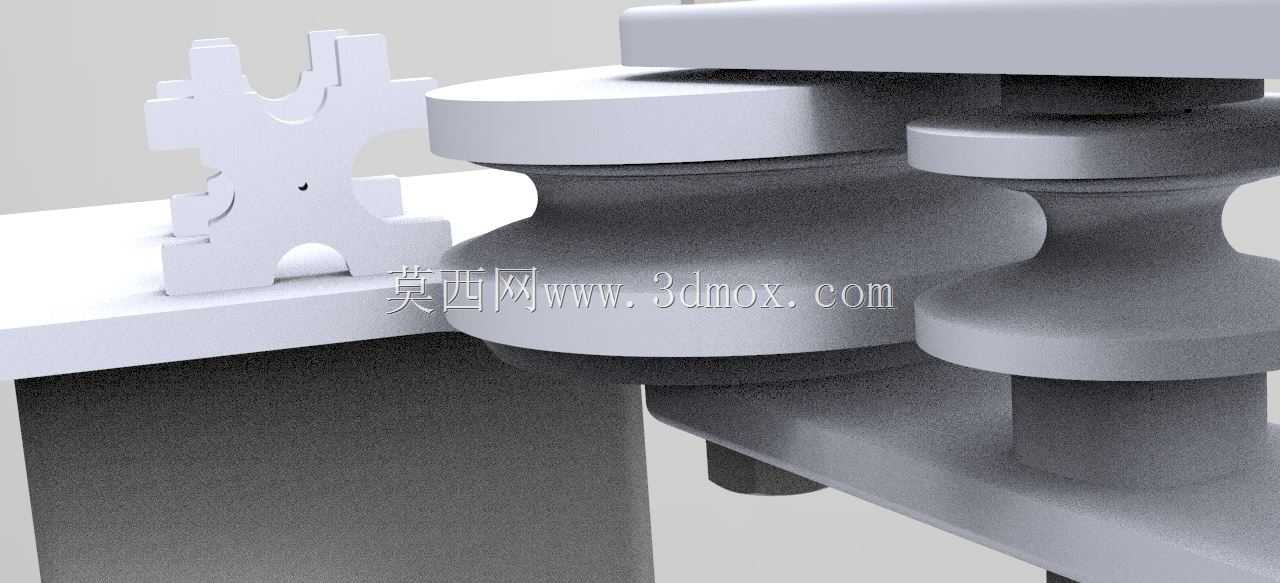

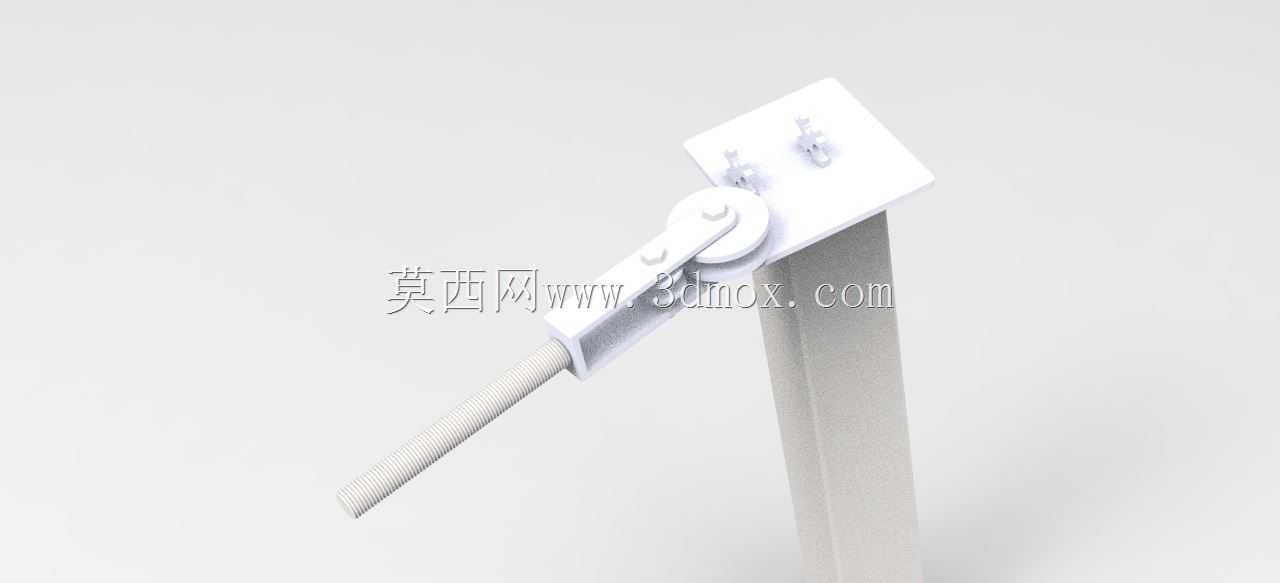

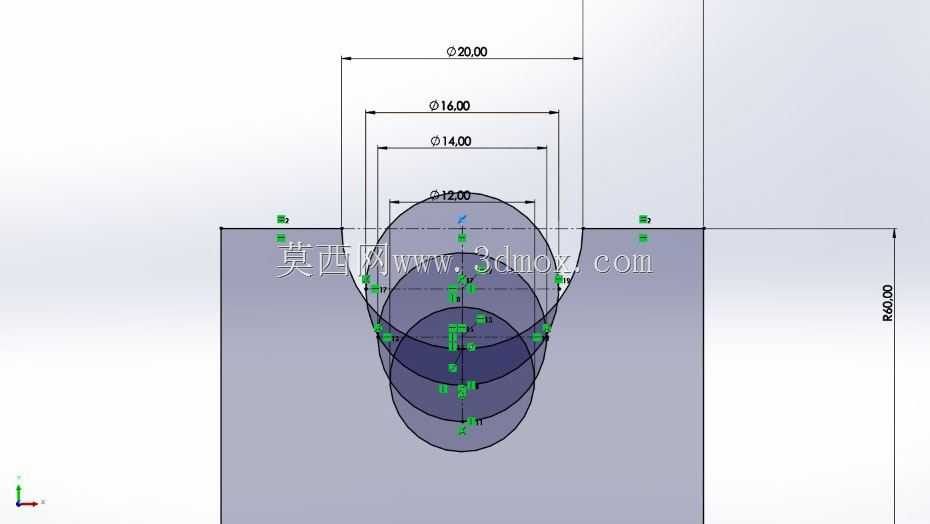

在现场管路铺设、小型五金加工、水电安装、非标设备管路改制等场景中，经常会遇到不同管径金属管、硬质塑料管的小角度弯折需求，这类作业如果采用大型数控弯管设备，不仅设备调用成本高，装夹调试的时间甚至会超过单件加工的耗时，尤其在维修现场、户外零散作业场景下，便携的手动弯管装置才是更适配的选择。这款可变径弯管装置，核心设计就是针对12mm到20mm区间的常见管路弯折需求做的适配，日常管路安装中这个管径区间覆盖了绝大多数家装穿线弯管、小型气路管路、低压流体输送管、设备布线护套管的加工需求，不用频繁更换弯管模具就能完成不同管径的作业。从结构设计来看，装置采用夹装式固定基座，基座上预留的安装孔可以直接夹持在工作台边缘、方管支架或者现场的固定钢结构上，不需要额外做复杂的安装基础，固定后整体悬臂长度控制在合理范围，操作时不会因为受力产生过大的形变偏移。核心的弯轮采用可调式槽宽设计，轮槽的弧度匹配不同管径的外壁曲率，弯折时可以贴合管材外壁，避免薄壁管出现瘪管、折痕过深导致管路通径变小的问题，操作时只需要将管材穿入定位槽，扳动手动压杆，通过杠杆力带动弯轮沿管材进给方向滚动施压，就能平稳完成管路弯折，弯折角度可以通过操作时的行程控制自由调整，不需要额外的角度定位块也能满足常规作业的精度要求。设计时没有采用复杂的齿轮、液压传动结构，整体零件数量少，日常维护只需要定期在转动销轴位置加注润滑脂即可，哪怕是在粉尘较多的施工现场、潮湿的户外作业环境下，也不容易出现卡滞、锈蚀失效的问题。装置的操作力经过杠杆比优化，普通成年操作人员不需要借助额外加力杆，就能完成20mm管径薄壁金属管的弯折作业，长时间操作也不容易产生过度的肢体疲劳。和固定管径的手动弯管器相比，这款装置不需要配备多套对应不同管径的弯轮配件，外出作业携带一套就能覆盖常用管径的弯管需求，减少工具携带的负重，也避免了现场找错配件、遗漏配件导致作业中断的问题。在结构细节上，压杆的握持位置做了防滑处理，基座的夹持面做了防滑齿纹，固定后受力时不会出现滑移，弯轮的边缘做了圆角过渡，不会在管材表面留下压痕划伤，对于外观有要求的装饰性管路弯折也能适用。
