三板式注塑成型模具结构设计

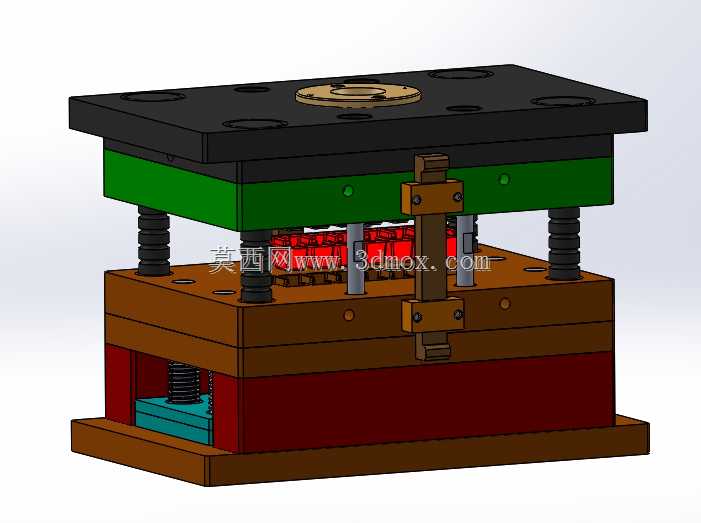

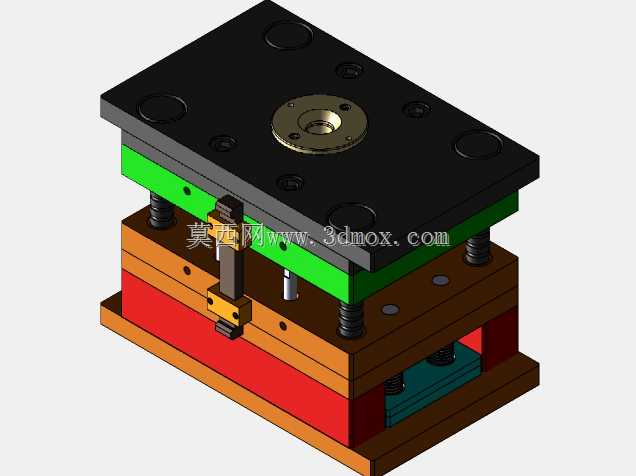

这套三板模具结构主要面向小尺寸精密塑件的批量注塑生产场景，适配卧式注塑机的安装接口，模架整体采用叠层式布局，从上至下依次排布定模座板、流道推板、定模板、动模板、支承板、垫块与动模座板，各层板件通过导柱导套实现精准合模导向，合模过程中导套与导柱的配合间隙控制在0.02mm以内，避免合模错位导致的型腔啃伤问题。

模具的浇注系统设置在流道推板与定模板之间，采用点浇口进料方式，能够在开模过程中自动切断浇口凝料，无需人工后续修剪浇口，适配自动化注塑生产线的连续生产需求，浇口位置选择在塑件的非外观面区域，避免浇口痕迹影响塑件表面质量。开模动作分为三个阶段，第一阶段定模座板与流道推板先分离，拉出主流道凝料；第二阶段流道推板与定模板分离，将分流道凝料从浇口套中推出自动脱落；第三阶段定模板与动模板分离，塑件随动模部分后退，待开模行程到达设定值后，注塑机推杆推动推件板动作，将塑件从型芯上平稳推出，避免推出过程中塑件出现变形、顶白等缺陷。

模具的复位系统采用矩形螺旋弹簧配合复位杆结构，合模过程中复位杆先接触定模板分型面，带动推出机构回到初始位置，弹簧提供预紧力避免复位过程出现卡滞，导柱外侧加装的防尘套能够减少生产车间内的粉尘进入导套配合面，降低导柱导套的磨损速率，延长模架使用寿命。冷却回路采用直通式水路布局，分别在定模板、动模板的型腔与型芯周边排布，水路距离型腔壁的距离控制在15-20mm，保证冷却均匀性，减少塑件成型后的收缩变形，水路接口采用标准铜水嘴，适配车间常规冷却水输送管路。

整套模具的安装尺寸适配200吨级卧式注塑机的拉杆间距，定位圈采用标准φ100mm规格，浇口套球面半径匹配注塑机喷嘴尺寸，避免注塑料流溢料，锁模螺栓孔位置符合标准模架的安装规范，无需额外加工适配即可快速上机安装调试，模具的分型面排气槽开设在型腔填充末端，槽深控制在0.02mm，既能顺畅排出型腔内的空气，又不会出现料流飞边问题。
