外底鞋注塑成型模具结构设计

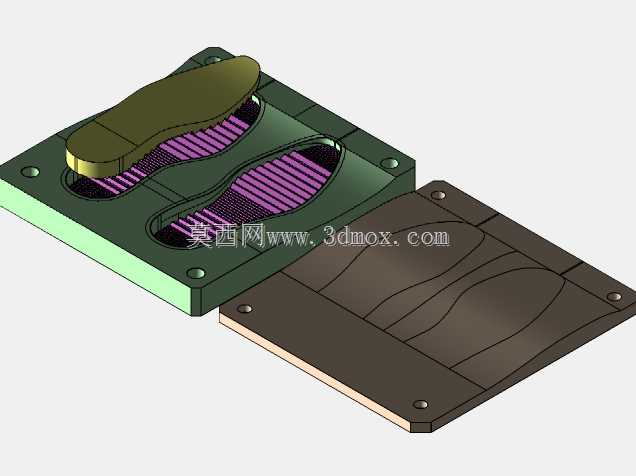

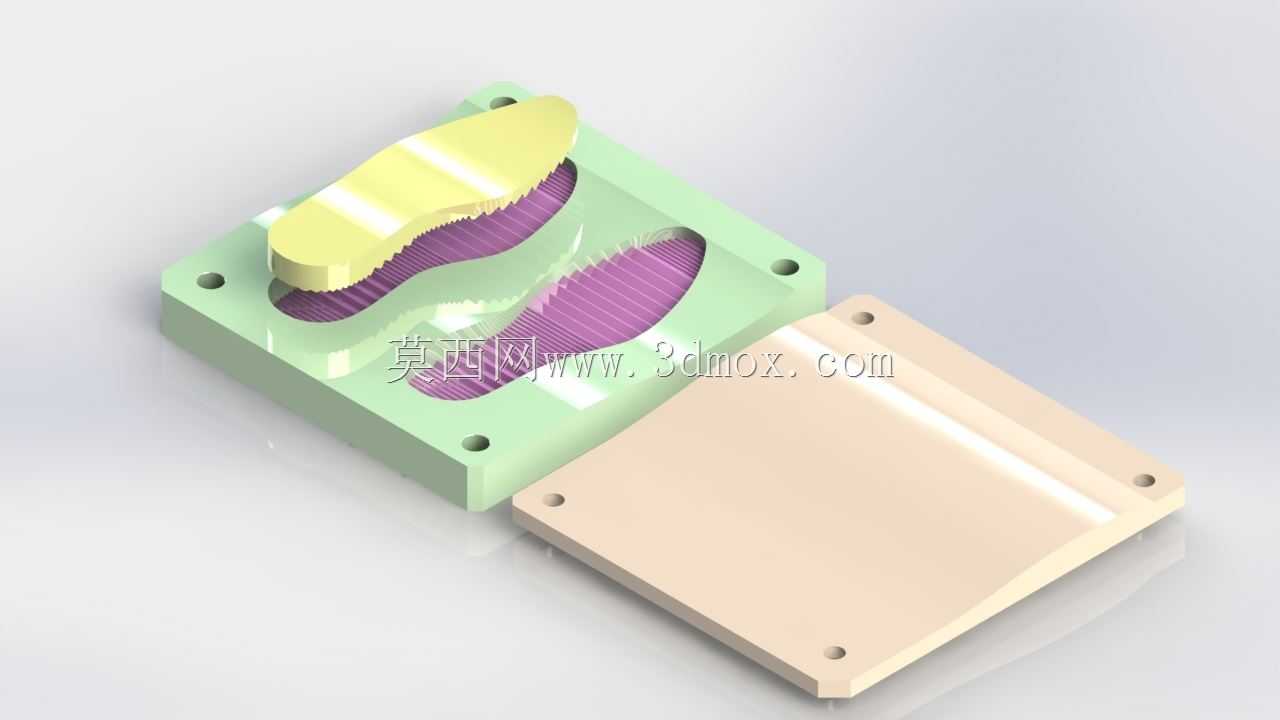

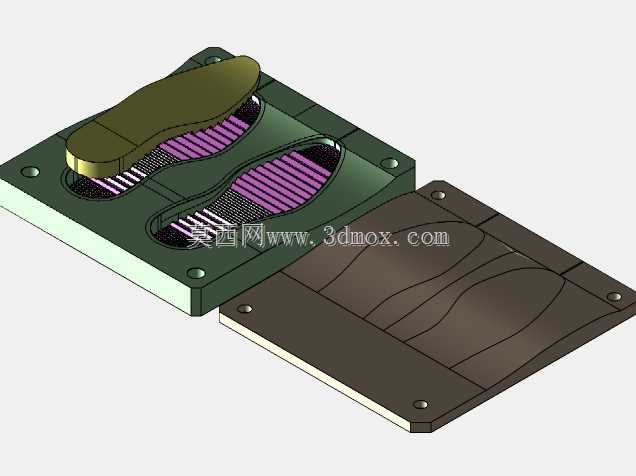

这套外底成型模具主要应用于制鞋行业的塑胶外底批量生产环节，适配立式注塑机的安装工位，模架整体采用方正的板式结构，四周预留的安装孔位可直接与设备工作台的T型槽通过压板完成固定，无需额外制作过渡连接工装，安装边界贴合常规中小型注塑机的容模尺寸范围，上下模合模导向依靠边角的定位孔与导柱配合，合模过程中可自动修正对位偏差，避免型腔错位导致的产品飞边问题。模具的型腔部分完全复刻外底的曲面轮廓，针对外底表面的防滑纹理做了细微的电极放电加工处理，纹理深度控制在0.8-1.2mm区间，既保证成型后外底的防滑抓地性能，又不会因为纹理过深导致脱模时出现粘模、拉裂的问题。设计过程中优先考虑了量产的脱模效率，型腔周边设置了均匀分布的排气槽，槽深控制在0.02mm，可在注塑充模时快速排出型腔内的空气，避免外底成品出现缺胶、气泡、烧焦等常见成型缺陷。上下模的分型面选取在外底侧面的最大轮廓处，分型面做了0.03mm的贴合研配，合模后无明显间隙，可有效减少飞边的产生，降低后续人工修边的工作量。模具的进料口采用侧浇口结构，设置在型腔的边缘非外观面位置，成型后浇口残留可通过简单的手工修剪去除，不会破坏外底的外观成型面。这套模具可适配TPR、PVC等常用鞋材的注塑加工参数，模温控制区间在40-60摄氏度即可满足充模要求，冷却水道沿型腔外围环绕布置，进出水接头设置在模架的侧面，可直接对接注塑机的冷却水循环系统，冷却时长控制在25-35秒即可达到开模顶出的温度要求，单模次成型周期稳定在45秒左右，能够满足中小批量制鞋生产的产能需求。针对外底的特殊曲面造型，设计时对脱模斜度做了逐一校验，所有垂直于开模方向的侧壁都预留了1.5度以上的脱模斜度，表面做了抛光处理，粗糙度达到Ra0.8，可保证开模时外底顺利留在动模侧，配合顶杆结构可平稳将成品顶出，不会出现顶白、顶穿的问题。
