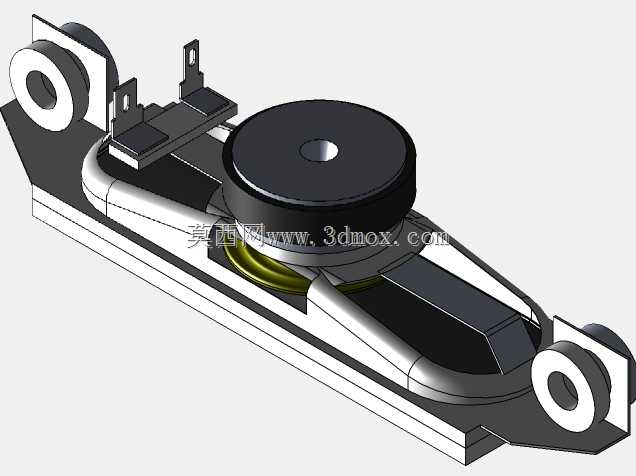

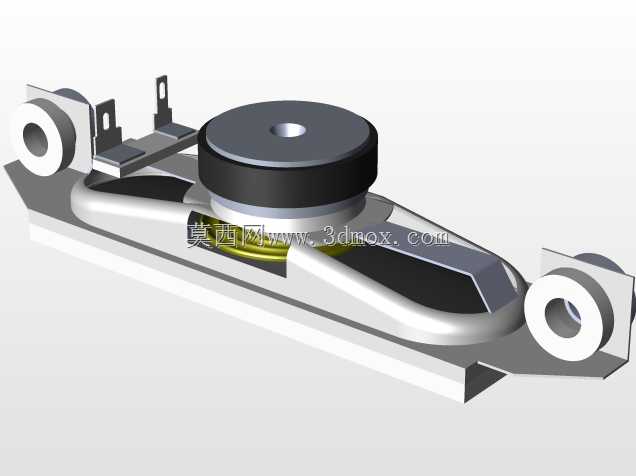

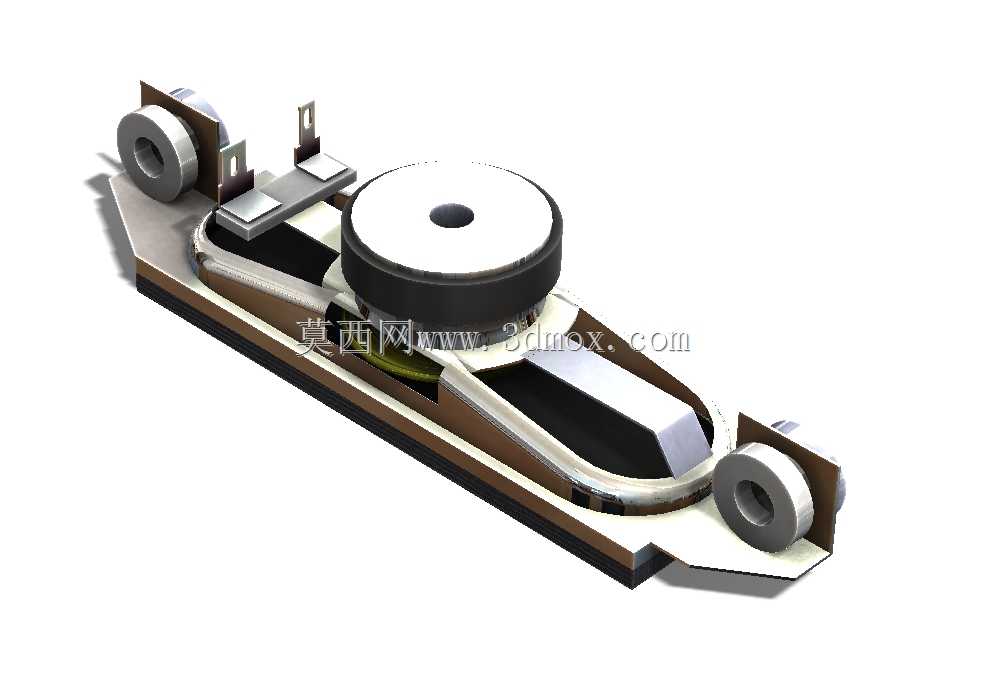

电视扬声器内置磁路驱动发声组件结构

该结构为平板电视内置的电声换能核心组件，主要应用于家用液晶电视、商用显示终端的音频重放场景，承担电信号到机械振动再到声波辐射的转换功能，是电视音频系统中直接决定发声效率与低频响应表现的核心部件。组件采用外磁式磁路布局，中心位置的环形铁氧体磁钢上下叠加导磁夹板，形成均匀的环形磁隙，音圈嵌套于磁隙内部，可在音频电流驱动下沿轴向做往复振动，磁钢下方设置的波形弹波提供线性复位力，避免大振幅下音圈出现擦圈、偏摆问题，保证振动行程的同轴度。两侧的冲压金属支架为一体化折弯成型结构，支架两端的带孔安装耳用于将整个发声组件固定在电视后壳的预设安装柱上，安装孔位的中心距匹配常规中小尺寸电视的腔体预留空间，支架中部的镂空结构既减轻组件整体重量，又为振动膜片的背部辐射留出泄压通道，避免腔体内空气阻尼过大造成高频响应衰减。振膜采用复合纸质锥盆结构，折环为耐老化的橡胶材质，可在长期高低温环境下保持弹性稳定，适配电视整机长时间工作的温升工况。设计过程中优先考虑了整机装配的兼容性，支架上预留的多个定位卡扣可直接与电视前壳的音腔围骨配合，无需额外打胶即可形成密封的前声腔，减少装配工序的同时提升声腔密封性。磁路部分的导磁件采用镀锌冷轧钢板冲压成型，磁钢与导磁板之间采用耐高温结构胶粘接，可承受波峰焊工序的短时高温，适配电视整机的自动化生产装配流程。组件的整体厚度控制在较薄区间，适配超薄电视的内部堆叠空间，安装时无需额外占用主板侧的避让空间，两侧支架的折弯边做了圆角处理，避免装配过程中划伤线材或壳体。振动系统的顺性参数经过匹配，可在电视背部的有限密闭腔体内实现较好的低频下潜，无需额外加装被动辐射器即可满足日常观影的音频重放需求，磁路的磁隙宽度控制在合理范围，既保证磁通量密度满足灵敏度要求，又预留足够的公差余量，降低零部件加工精度带来的装配不良率。
