可扩展式手动果蔬研磨绞肉一体机结构

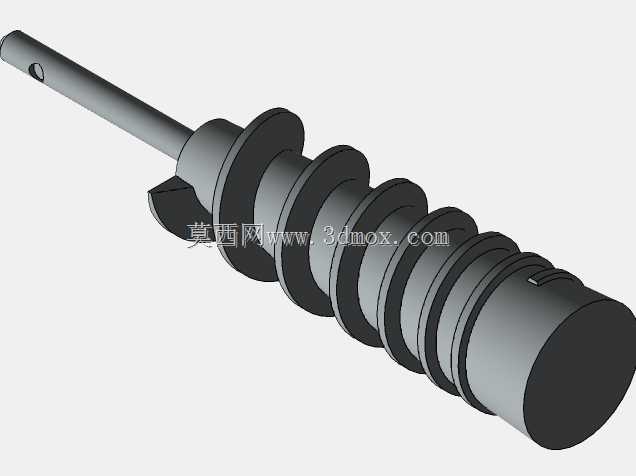

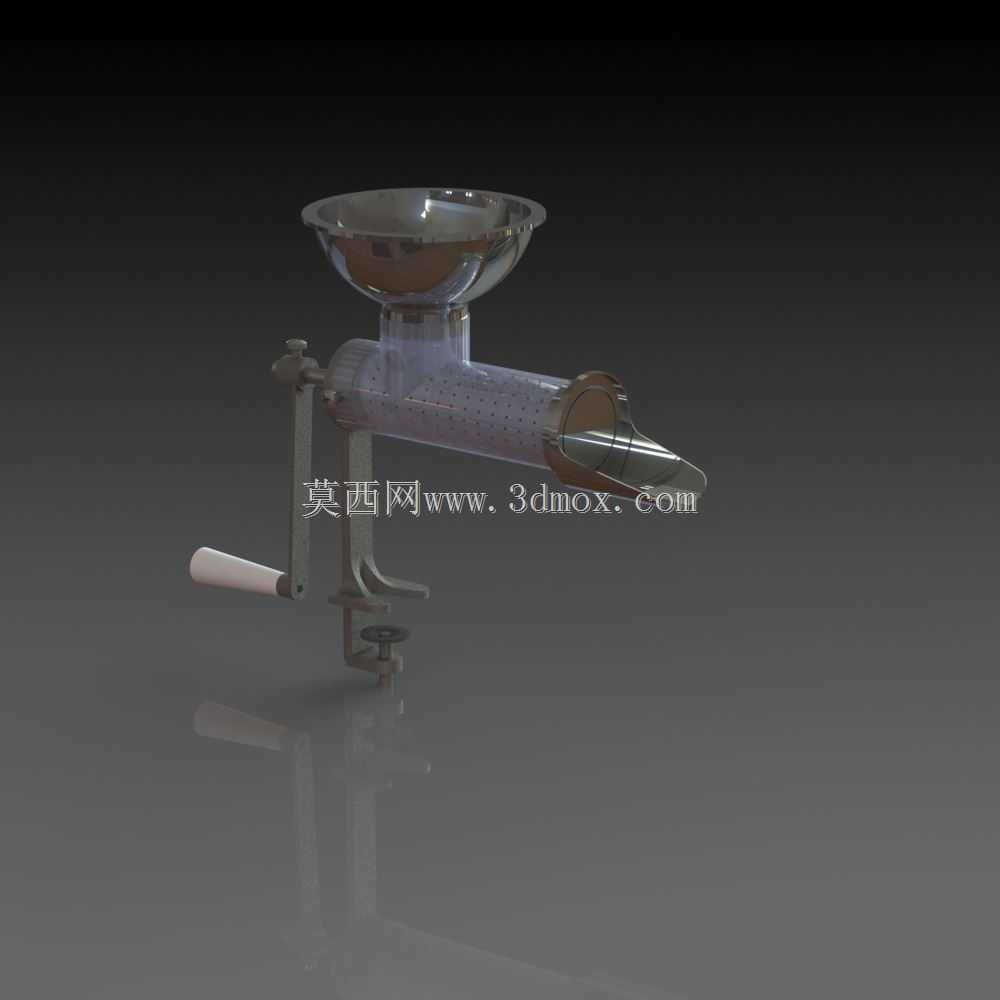

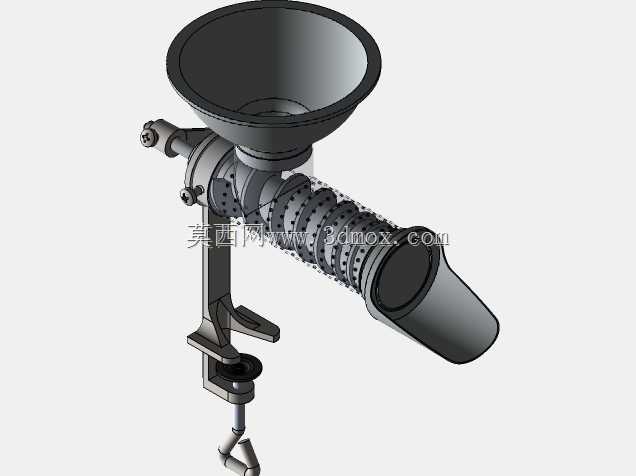

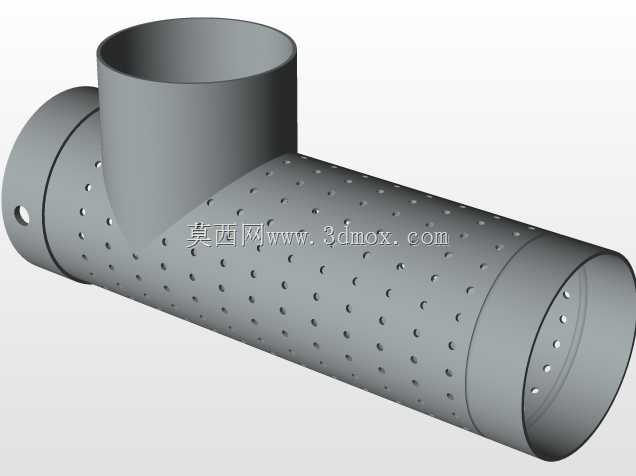

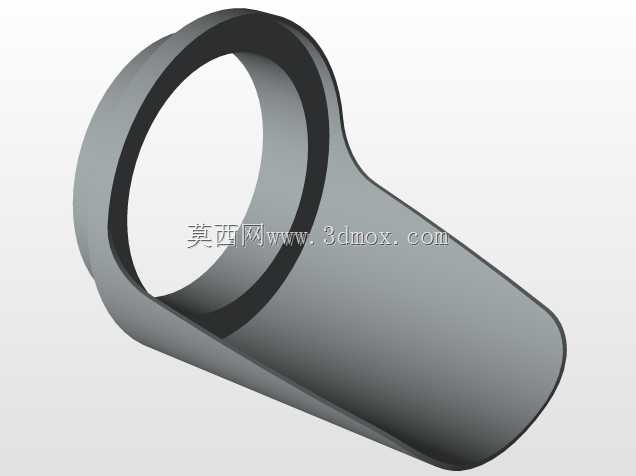

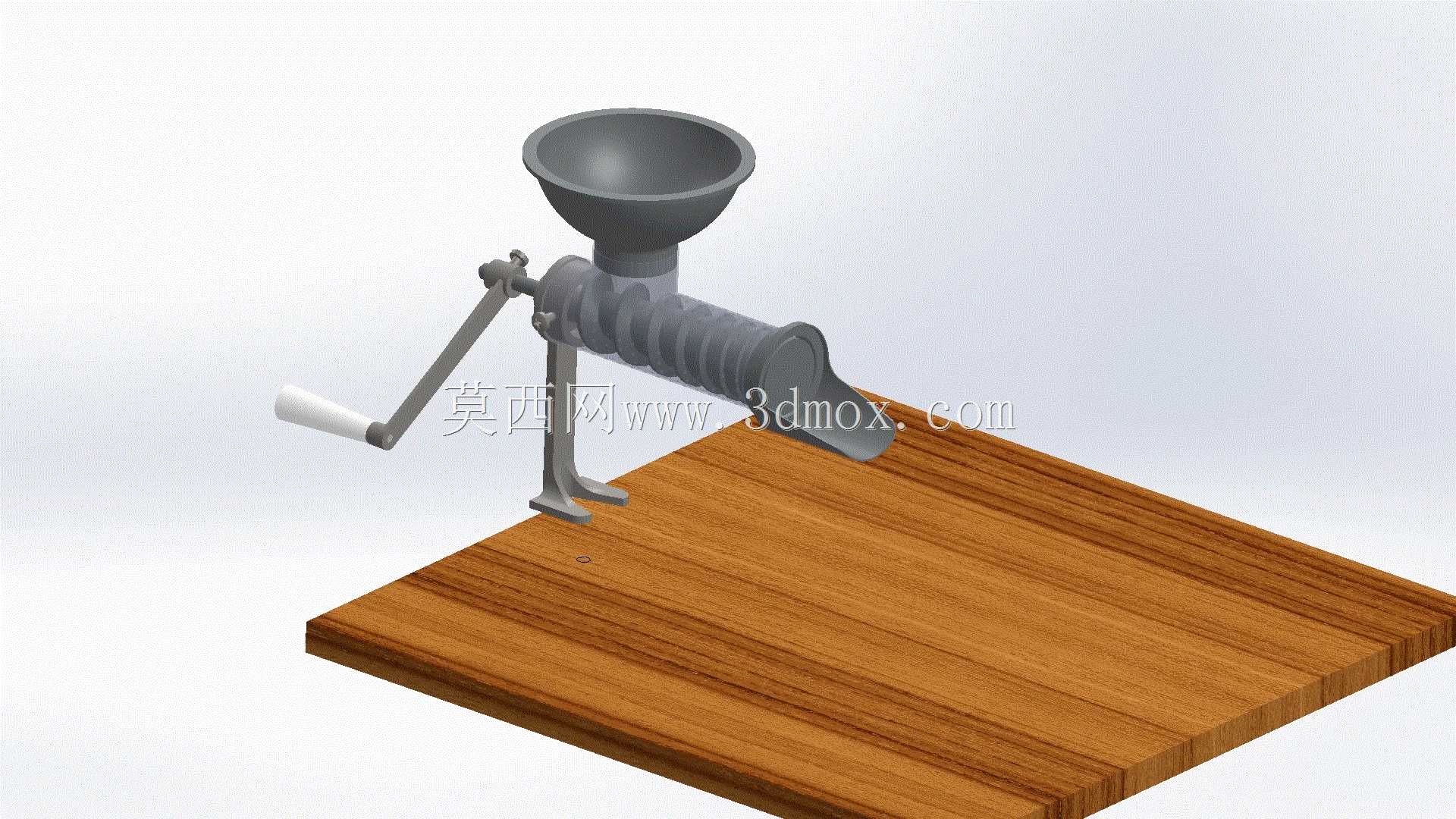

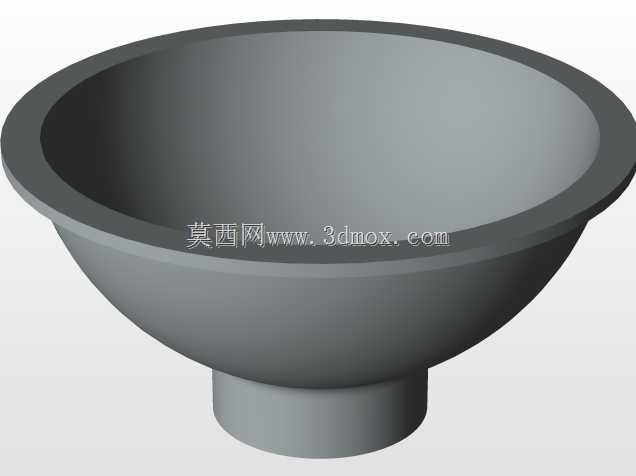

这款手动处理设备的核心应用场景覆盖小型餐饮门店、家庭餐厨加工、户外无供电场景下的食材处理作业，无需外接动力源，完全依靠手摇输入扭矩完成物料的挤压、研磨、输送工序，可适配果蔬磨浆、果汁榨取、鲜肉绞碎等多种食材处理需求，通过更换前端出料组件即可快速切换功能，无需复杂拆装步骤。从结构设计逻辑来看，设备采用卧式螺旋输送挤压结构，进料端设置大口径漏斗式进料仓，可直接投入切块后的果蔬、鲜肉块，避免频繁投料的操作冗余；螺旋推送轴采用变螺距设计，从进料端到出料端螺距逐步收窄，推送过程中逐步增大对物料的挤压力，保证研磨过程中物料受力均匀，不会出现卡料、返料的问题。手摇输入轴与螺旋轴之间设置径向定位轴承，降低手摇过程中的径向晃动量，操作时仅需施加较小的摇动力矩即可带动螺旋轴运转，长时间操作也不易产生疲劳感。设备底部设计了双支撑固定脚，安装时可通过螺栓将整机固定在木质或金属工作台面上，固定脚的安装孔位间距为120mm，适配多数常规家用操作台、商用后厨操作台的安装边界，固定后整机运行时的晃动量控制在0.2mm以内，不会因挤压物料的反作用力出现移位问题。整机外形尺寸控制在长280mm、宽160mm、高210mm范围内，进料漏斗口径为110mm，单次可容纳约500g待处理物料，出料端可根据需求更换孔板，适配不同粗细的出料粒度需求，研磨果蔬时可更换多孔滤板实现汁渣分离，绞肉时更换不同孔径的出肉孔板即可得到不同颗粒度的肉馅。设计过程中充分考虑了手动操作的受力特性，摇臂长度设置为120mm，握持端采用防滑绝缘握套，操作时力臂长度合理，即使处理韧性较强的肉类物料，也无需施加过大的握持力。螺旋轴与腔体之间的间隙控制在0.5mm，既保证物料推送顺畅，又不会出现物料卡入间隙造成的运转卡顿，腔体与物料接触的部位均采用圆弧过渡设计，无清洁死角，使用后可直接拆卸螺旋组件进行冲洗，无物料残留风险。设备的支撑脚采用加厚冲压钢板材质，与螺旋腔体采用螺栓刚性连接，保证整体结构的刚性，长期使用不会出现连接部位松动、变形的问题，适配高频次的餐厨作业使用需求。
