带滚花旋钮可调支撑脚垫结构设计

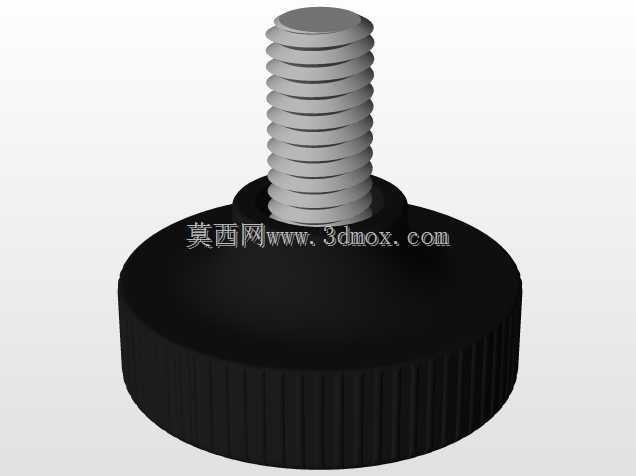

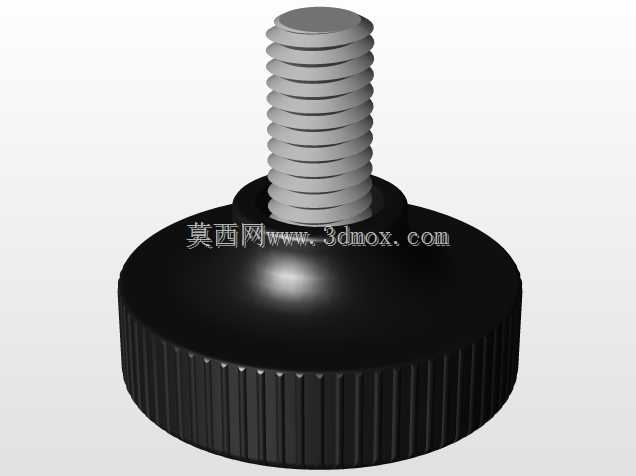

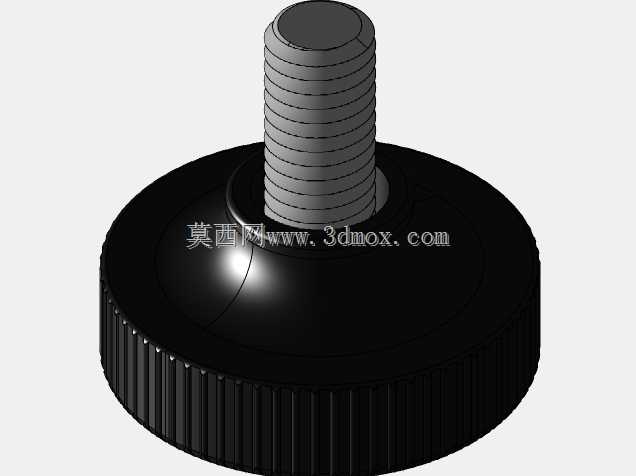

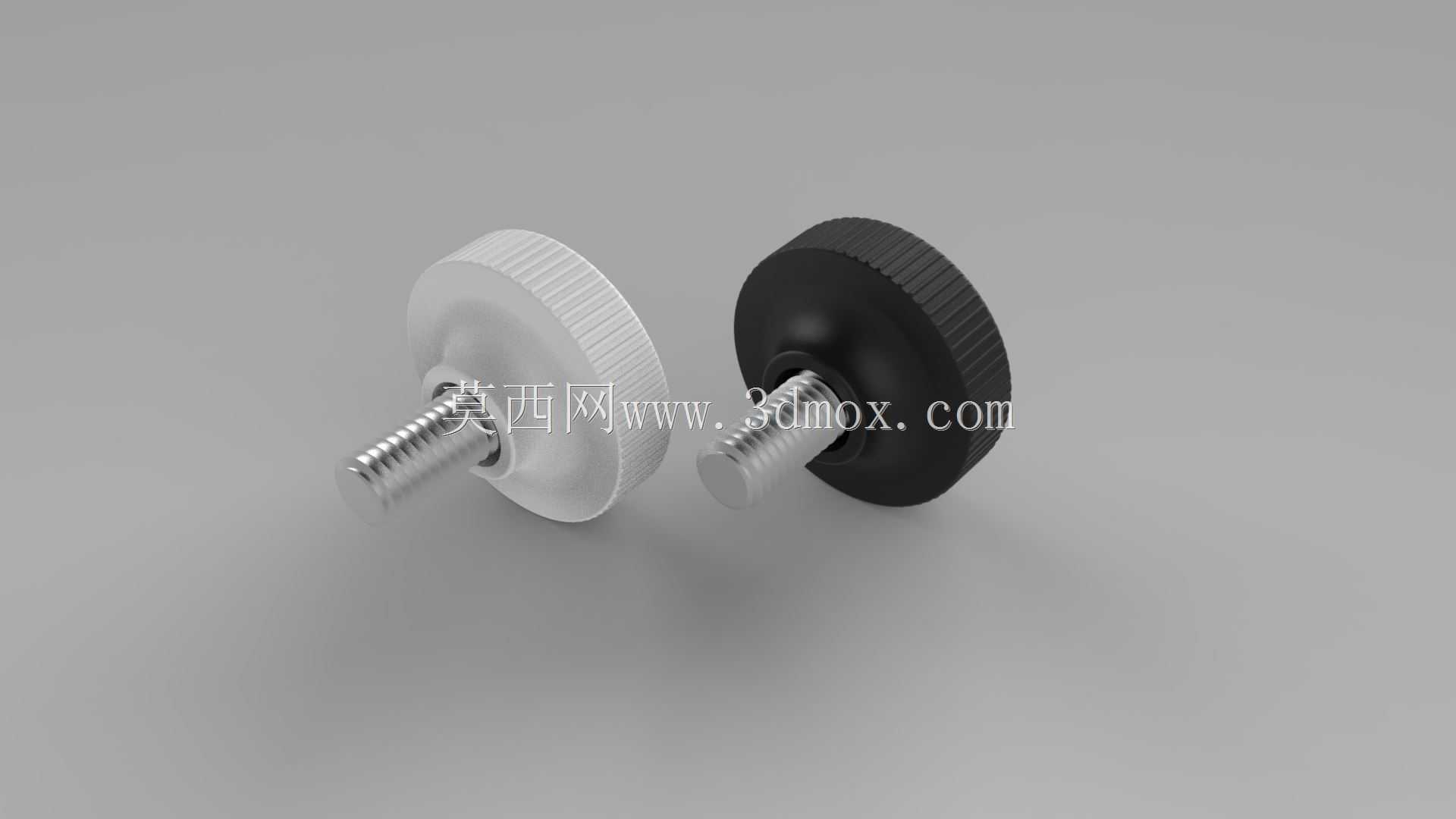

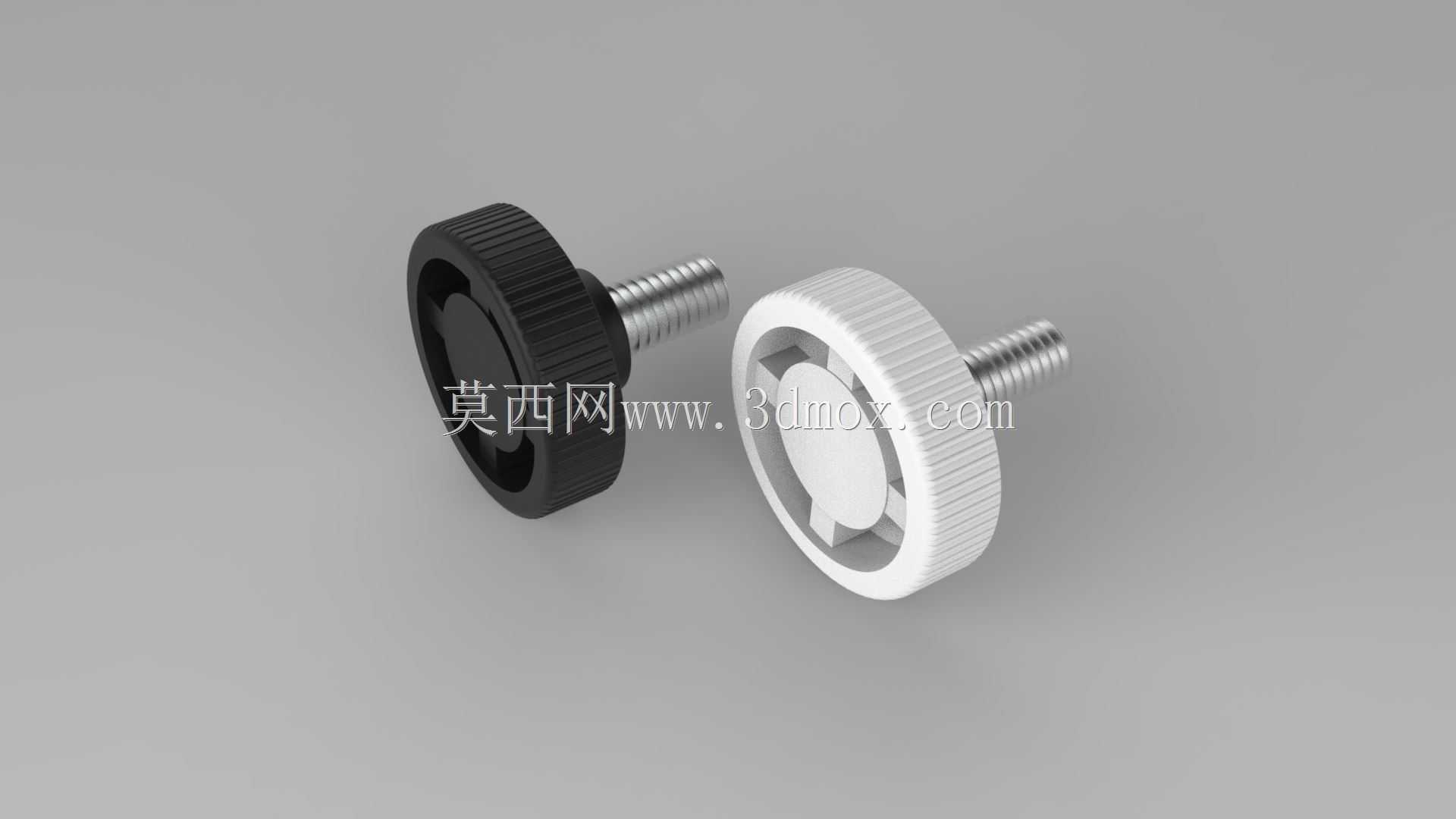

这类带滚花旋钮的可调支撑脚垫，常应用在各类小型工业设备、检测治具、桌面型加工装置、实验仪器的底部支撑场景，用来抵消安装面的平面度误差，避免设备放置时出现晃动、倾斜的问题，保障设备运行时的稳定性。从结构设计来看，这款脚垫将调节旋钮与支撑螺杆整合为一体，旋钮外圈做了直纹滚花处理，徒手操作时能提供足够的摩擦力，不需要借助扳手等额外工具就能快速完成高度调节，在设备频繁移位、需要反复调平的场景下，操作效率比普通六角调节脚高出不少。旋钮部分做了双色结构设计，黑色款采用硬质耐磨工程塑料材质，适配常规工业设备的重载支撑需求，白色款采用耐油污的PP材质，适配洁净车间、实验室等对外观洁净度有要求的使用场景，两种款式的旋钮端面都做了内凹的加强筋结构，既可以减少塑料成型时的缩痕问题，也能提升旋钮整体的抗扭强度，避免徒手拧紧时出现旋钮开裂的情况。螺杆部分采用标准公制粗牙螺纹，螺距选择兼顾了调节效率与锁止可靠性，单圈调节行程适中，既不会因为螺距过大导致调平精度不足，也不会因为螺距过小增加调节的操作时长。安装时只需要在设备底部的安装梁上预制对应规格的螺纹孔，将脚垫螺杆旋入即可，不需要额外的固定螺母，安装边界十分灵活，即使是壁厚较薄的方管、铝型材框架，只要预制好螺纹就能直接装配，不需要额外加工沉台或者焊接固定座。旋钮的外径尺寸控制在合理范围，既保证了徒手操作时的接触面积，也不会因为直径过大突出设备轮廓，避免设备移位时旋钮磕碰周边物件。支撑端面做了微弧处理，接触地面时可以自适应微小的地面倾斜角度，即使地面存在轻微坡度，也能保证支撑面完全贴合，不会出现点接触导致的支撑不稳、长期使用后脚垫磨损不均的问题。在实际选型应用中，这类脚垫单颗额定静载荷可以满足多数中小型设备的支撑需求，四组搭配使用时可以覆盖大部分桌面级设备、轻型机架的承重要求，螺杆的有效调节长度可以覆盖常规场景下的地面高度差补偿需求，遇到地面落差较大的场景，也可以通过更换不同长度螺杆的同系列脚垫来适配，不需要更改旋钮部分的结构，具备很好的零件通用性。设计过程中需要重点关注旋钮与螺杆的嵌合强度，螺杆嵌入塑料旋钮的部分做了滚花加卡位槽的结构，避免长期调节转动时螺杆与旋钮出现松脱打滑的问题，同时塑料旋钮的边缘做了圆角过渡，没有尖锐棱角，操作时不会划伤操作人员的手部，符合工业设备的安全设计要求。
