DIN125标准平垫圈结构设计

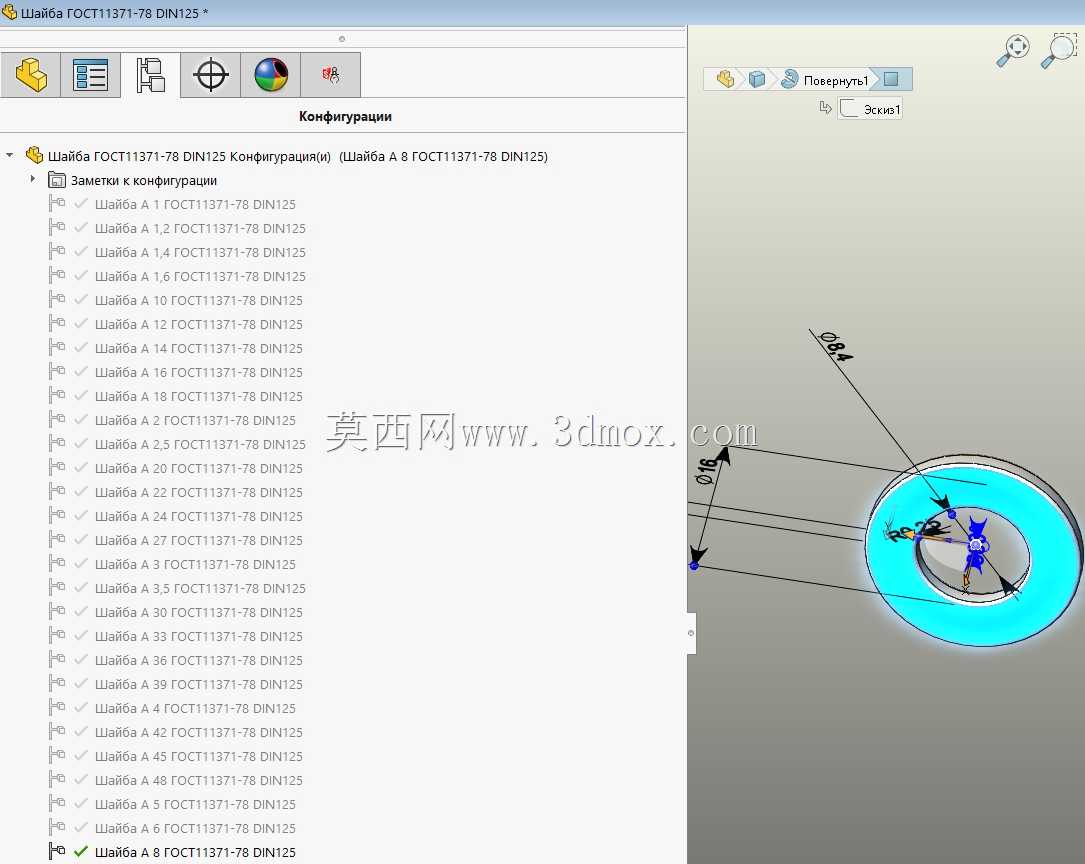

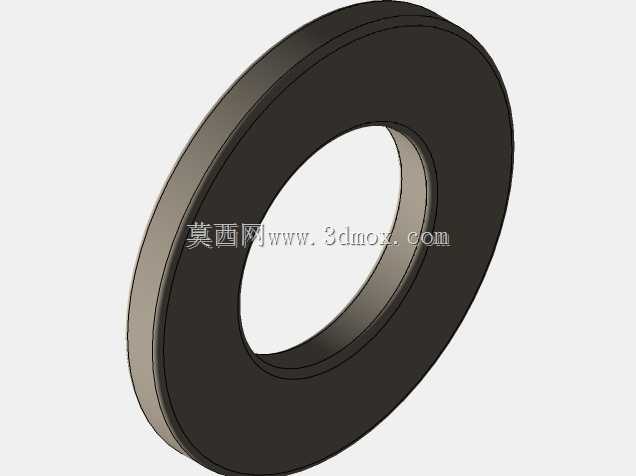

在各类机械装配场景中，平垫圈是看似不起眼却直接影响连接可靠性的基础零件，DIN125作为德标平垫圈的通用规范，覆盖了绝大多数常规螺栓连接的配套需求。这类垫圈的核心作用，首先是分散螺栓拧紧时对被连接件表面的压应力，避免软质基材比如铝合金板、工程塑料件在螺栓预紧力作用下出现表面压溃、凹陷的问题，尤其是在钣金机柜、输送线机架、小型自动化设备的铝型材装配场景中，配套对应规格的DIN125垫圈，能让螺栓压紧力均匀传递到接触面上，不会因为局部应力集中导致型材连接点变形，长期运行下也能减少连接松动的概率。从设计逻辑上看，这类平垫圈的结构非常简洁，整体为环形薄片状结构，内孔尺寸匹配对应公称直径的螺栓杆部，留有合理的装配间隙，既不会因为孔过小导致套装困难，也不会因为间隙过大造成压紧时偏心，垫圈的外径尺寸经过规范核算，在常规螺栓预紧力区间内，能保证接触面积足够分散压力，同时不会因为外径过大干涉周边相邻的安装孔或者结构棱边。厚度参数的设定也匹配对应螺栓的强度等级，不会因为垫圈过薄导致受压后变形量过大，损失预紧力，也不会因为过厚增加不必要的装配空间占用。在实际选型使用时，需要注意安装边界的匹配：垫圈的两个端面都有平整度要求，不能有明显的毛刺、翘曲，否则拧紧后会出现偏斜，导致螺栓受力不均，尤其是在有密封要求的连接场景，配合密封件使用时，垫圈的平面度直接影响密封面的压紧均匀性。在多配置的系列化设计中，不同规格的垫圈对应不同公称直径的螺栓，从M3到M20以上的常规规格都有对应的尺寸参数，建模时需要严格遵循标准中的内孔、外径、厚度公差要求，因为这类标准件在装配时是直接调用到整体设备模型中，如果尺寸出现偏差，在后续生成工程图、统计BOM表时就会出现选型错误，导致采购回来的零件无法装配。很多刚入行的结构设计人员容易忽略这类标准件的细节建模，要么随意画一个环形片应付，要么尺寸公差设置不合理，实际生产装配时才发现垫圈和螺栓头不匹配，或者和周边零件发生干涉。这类平垫圈除了分散压力的作用，在一些需要调整装配间隙的场景，也可以通过叠加不同厚度的平垫圈来微调零件的安装高度，不过这种调整方式只适用于小间隙的补偿，大间隙调整还是需要定制专门的调整垫片，避免叠加过多垫圈导致连接刚性下降。在有振动的设备场景，比如小型电机安装、风机装配中，平垫圈配合防松垫圈或者弹垫使用时，要注意装配顺序，平垫圈需要紧贴被连接件表面，再放置防松元件，最后拧紧螺母，这样才能保证平垫圈的压力分散作用充分发挥，不会因为防松元件的嵌入导致被连接件表面损伤。建模过程中，这类标准件的系列化配置可以通过参数化设计实现，将内孔直径、外径、厚度设置为可变参数，对应不同规格的标准尺寸，调用时只需要切换配置就能快速生成对应规格的模型，不需要重复建模，能大幅提升整机设计的效率，也能保证所有调用的标准件尺寸统一，避免同规格零件出现多个尺寸版本的错误。
