小型精密销式夹持虎钳结构设计

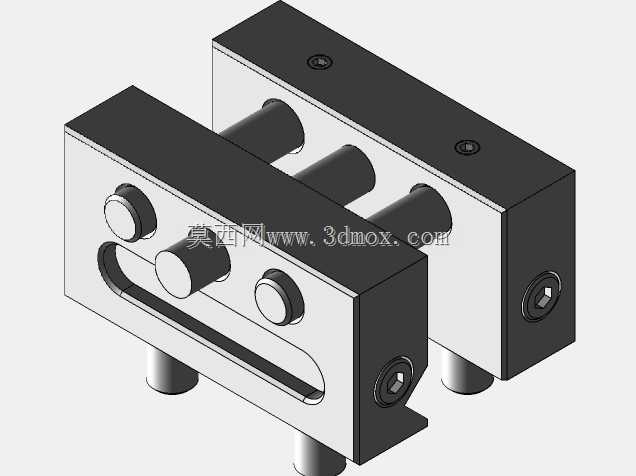

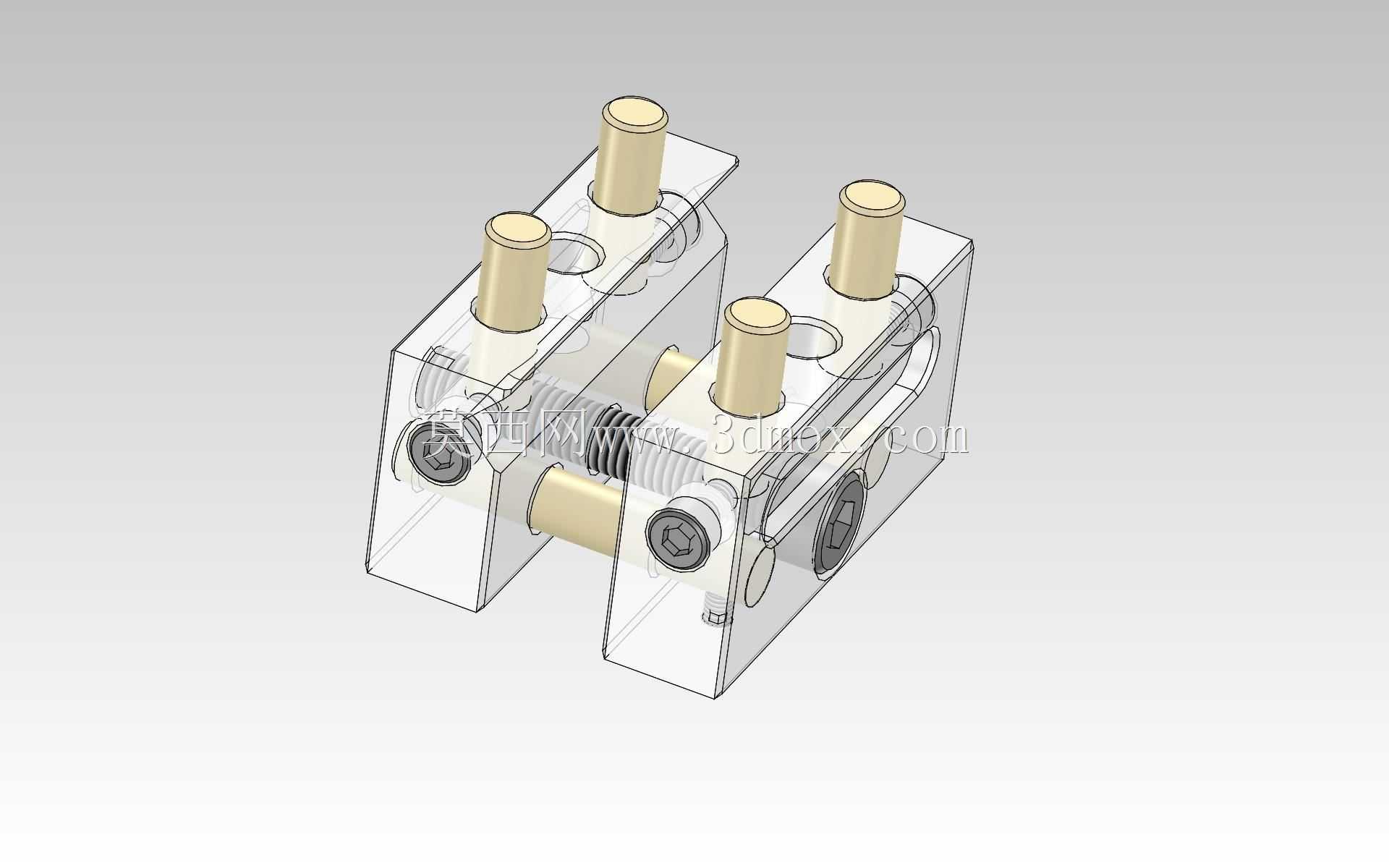

在多工序流转的精密小件加工场景里，这类小型销虎钳的适配性远优于常规大尺寸台钳，尤其适合钟表零件加工、精密电子小元件二次装夹、实验室试样固定这类对夹持空间、装夹精度有双重要求的工况。日常产线里遇到直径几毫米的圆柱销、微型轴类件，或是形状不规则的小冲压件、注塑浇口件，常规平口钳的钳口跨度太大，夹持时容易出现工件翘起、夹持力不均导致的变形，甚至夹伤工件精加工表面，而这款销式虎钳的结构设计刚好针对性解决了这类痛点。从结构逻辑来看，它采用对称双钳体布局，单组钳体通过内置的丝杆副实现钳口开合，顶部的定位销既可以作为工件定位的基准靠点，也能配合钳口的夹持面实现多点限位，避免圆柱形工件装夹时出现周向转动。钳体主体采用透明可视化的结构设计思路，并非为了外观展示，而是方便调试时直接观察内部丝杆的进给位置、弹簧复位的状态，在快速换型时能直观判断钳口开合行程是否匹配待装夹工件的尺寸，省去反复测量钳口间距的步骤。实际使用时，这类虎钳的安装边界非常灵活，单组钳体的底面做了平直安装基准，可以直接通过螺栓固定在小型工作台、光学平台或是多工位流转托盘上，双体并联的布局也支持同时装夹两个相同工件，配合自动化上下料机构完成工序间的同步加工，或是分别装夹不同工序的待加工件，减少换夹的辅助时间。夹持力的传递路径经过优化，丝杆进给的推力直接作用在活动钳口上，内置的复位弹簧在松开钳口时能带动活动钳口自动回退，不需要手动拉开钳口放置工件，对于需要频繁更换工件的小批量加工场景，能有效降低操作的重复劳动强度。钳口的夹持面没有做常规的齿形结构，而是采用平直光面设计，配合可更换的软质钳口垫片，就能夹持表面粗糙度要求高的精加工零件，不会在工件表面留下夹痕，顶部的定位销可以根据工件的定位需求更换不同直径规格，适配不同孔径零件的定位装夹，不需要额外制作定制化的定位工装。从安装尺寸来看，单组钳体的长宽尺寸控制在极小范围内，即使在狭小的设备操作空间内也能完成布置，不会和周边的加工刀具、检测探头产生运动干涉，钳体的整体高度做了压低处理，装夹工件后工件的加工面距离安装基准面的高度差很小，加工时的刀具悬长可以控制在更短的范围，提升加工过程的刚性，减少振刀的概率。在多台设备间流转工件时，这类虎钳可以连同装夹好的工件一起从工位上拆下，直接转移到下一道工序的设备安装位上，不需要松开工件重新找正，能有效保证多工序加工的位置精度一致性，避免重复装夹带来的定位误差，这也是它在小型精密零件加工场景里被广泛应用的核心原因。
