马丁12XL037带挡边同步带轮结构设计

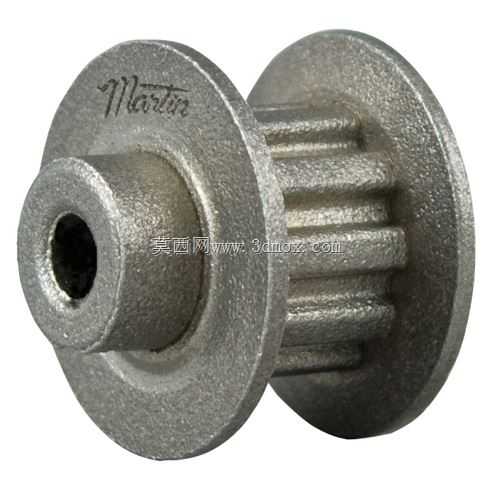

这款带挡边齿形同步带轮，主要适配XL型节距同步带传动场景，常见于轻载精密传动工位，比如小型输送线的动力端、包装设备的送料机构、桌面级自动化模组的传动单元，也可用于小型纺织机械、电子装配设备的同步传动环节，依靠齿形啮合实现无滑差的定比传动，相比平带传动能保证精确的传动比，相比链传动运行噪音更低、无需额外润滑，适合洁净度要求稍高的装配车间场景。

从结构设计来看，轮体采用双侧挡边一体式结构，挡边的作用是限制同步带在运行过程中发生轴向窜动，避免带体跑偏脱轮，尤其在带轮中心距较长、启停频繁的工况下，双侧挡边能大幅降低带体脱落的故障概率。轮体中部的齿形严格匹配XL同步带的齿廓参数，齿顶与齿根的过渡圆角做了圆滑处理，减少带齿与轮齿啮合时的应力集中，延长同步带的使用寿命。轮体一端设计有同轴凸台，凸台内加工有中心安装孔，孔壁可根据实际安装需求加工键槽或顶丝孔，用于和传动轴实现周向固定，凸台的外径尺寸匹配常规安装轴承的内圈尺寸，也可直接穿过安装板做悬臂固定，安装边界上，轮体总宽度适配12mm宽度的XL同步带，挡边外径略大于齿顶圆直径，预留出带体侧边的活动间隙，不会在运行时剐蹭带体边缘。

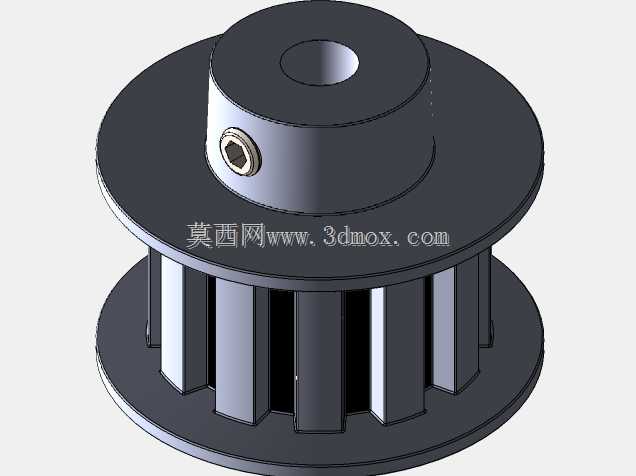

建模过程中，优先保证齿形参数的准确性，通过齿廓方程生成渐开线（XL型同步带齿形为梯形齿，实际建模时按照标准节距、齿高、齿厚参数拉伸生成齿形），再通过圆周阵列生成全部轮齿，双侧挡边与轮毂、齿圈部分做一体化布尔运算，还原铸造毛坯的实体结构，中心孔的同轴度、挡边与齿圈的端面跳动公差在建模时做了基准约束，符合实际加工的形位公差要求。实际选型使用时，需要注意该带轮的适配带型为XL节距同步带，齿数对应12XL规格的传动比要求，安装时要保证两带轮的端面平行度，避免带体单侧受力磨损，中心孔的尺寸可根据适配的传动轴直径做二次加工，轮体材质若采用铸铁铸造，适合常规工业环境长期运行，若采用铝合金加工，可用于转速更高、重量要求更轻的精密传动场景。轮体表面的标识区域预留了品牌标识的刻印位置，和实物的铸造标识位置一致，方便做装配时的规格核对，避免错装不同规格的带轮导致传动比失准。
