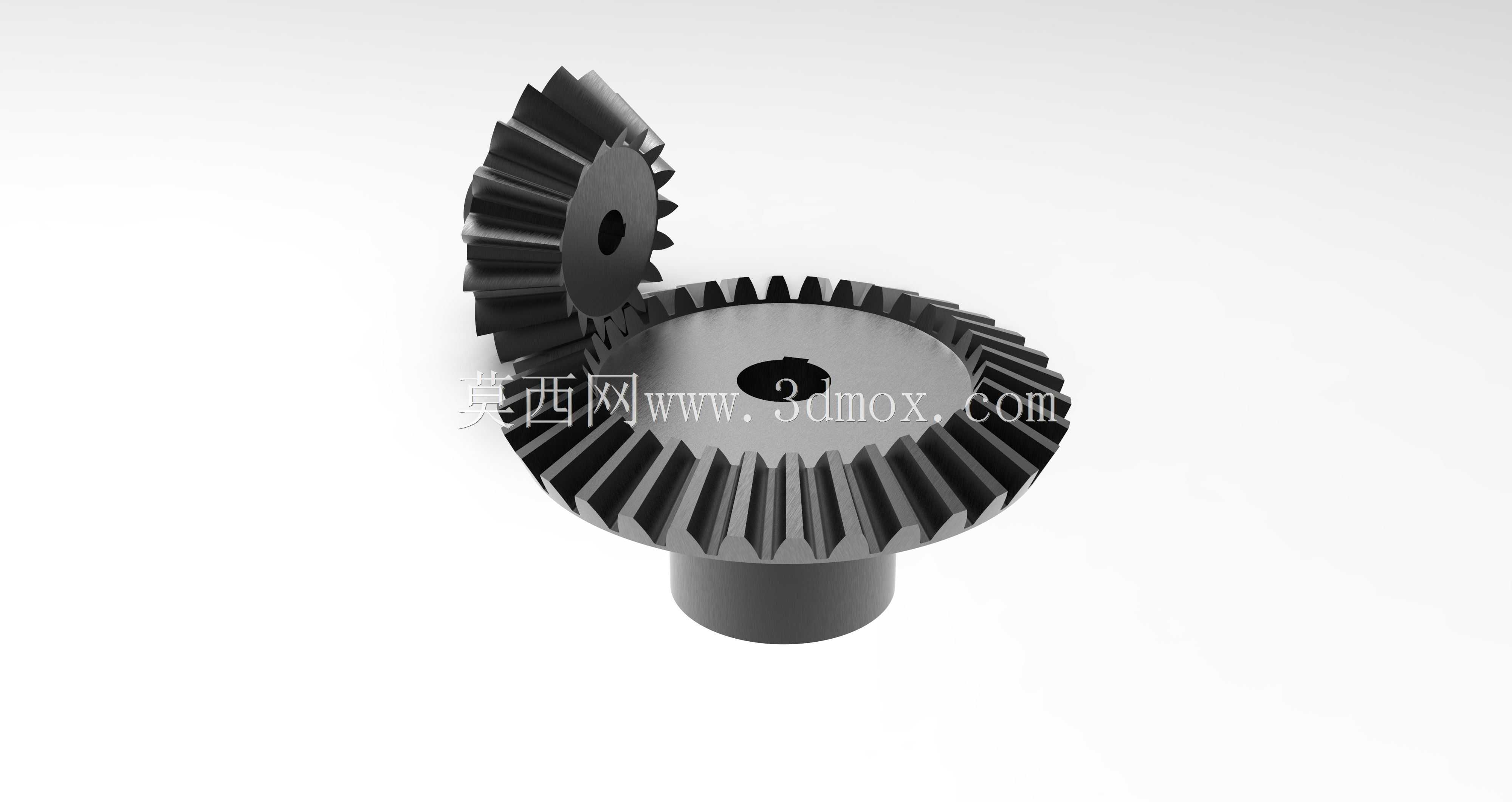

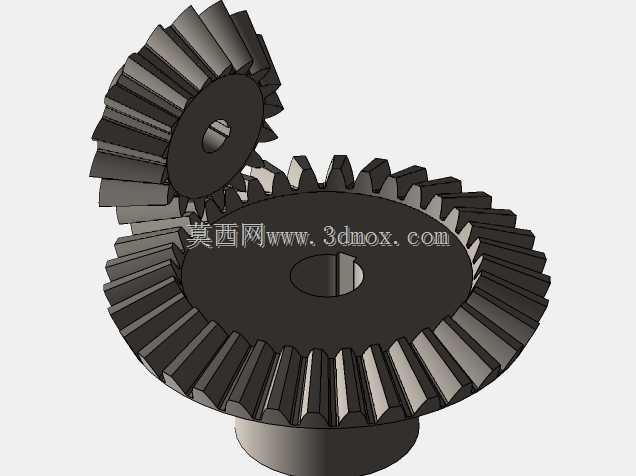

SolidWorks绘制的啮合传动直齿锥齿轮副

在各类需要实现相交轴动力传递的机械设备中，直齿锥齿轮副是应用极为广泛的传动部件，常见于机床主轴箱的进给传动单元、农业机械的动力换向机构、轻工设备的转角传动工位，以及小型减速机的输入输出端换向结构中，核心作用是在两轴线呈相交状态（多为90度正交布置）的轴系之间传递旋转扭矩与运动，适配需要改变动力传输方向的设备布局场景。这套锥齿轮副采用正交啮合的设计逻辑，两个齿轮的节锥面顶点重合于两轴线的交点，轮齿沿节锥母线方向分布，齿形为标准直齿结构，相比螺旋锥齿轮加工难度更低，装配调整的容错空间更大，适合中低速、中等载荷的传动工况，日常运行时的轴向载荷相对可控，对支撑轴承的选型要求更友好。从设计逻辑来看，建模过程中首先确定了两轴的正交交点作为节锥公共顶点，根据传动比匹配两个齿轮的齿数差，大齿轮作为从动件承载更大的输出扭矩，因此齿宽、轮毂直径都做了对应加强，小齿轮作为主动件，轮毂部分设计了标准的通孔安装位，可通过平键与输入轴实现周向固定，大齿轮的轮毂段做了加长设计，既可以提升与输出轴的配合长度，保证传动时的同轴度，也能预留足够的挡圈、锁紧螺母的安装空间，避免运行过程中出现轴向窜动。齿轮的齿顶锥、齿根锥都与节锥保持共顶点的几何关系，齿向方向没有螺旋角，啮合过程中轮齿是沿齿长方向逐步进入和退出啮合，传动过程中没有额外的轴向分力波动，适合正反转切换频繁的传动工位。安装边界方面，两个齿轮的轴向定位需要严格保证节锥顶点重合，装配时需要通过调整垫片控制齿轮的轴向安装位置，确保轮齿的接触斑点位于齿面中部，避免出现偏载导致的齿面异常磨损；齿轮的安装孔公差采用基孔制过渡配合，可适配常用的标准直径传动轴，轮毂端面与轴肩的贴合面设计了退刀槽结构，保证装配时端面能够完全贴紧轴肩定位面，不会因为加工倒角导致定位失效。齿部的参数设计遵循标准直齿锥齿轮的几何规范，齿顶高系数、顶隙系数都采用通用标准值，建模时对齿根过渡圆角做了合理处理，避免应力集中导致的轮齿断裂风险，在实际工况中，这类直齿锥齿轮副的传动效率可达95%以上，日常维护只需要定期补充润滑脂即可，不需要复杂的保养流程。在设备选型适配时，需要注意这套齿轮副的额定输出扭矩匹配对应的电机功率，避免过载运行导致轮齿崩齿，同时安装时要保证两轴的相交角度误差控制在允许范围内，角度偏差过大会导致轮齿接触面积不足，运行噪音增大，使用寿命大幅缩短。建模过程中对轮齿的啮合间隙做了合理预留，常温工况下运行不会出现卡滞现象，同时齿轮的外露端面都做了倒角处理，去除加工毛刺，装配时不会划伤操作人员，也能避免应力集中。这类直齿锥齿轮副在小型输送线的转角传动机构、食品包装机械的动力分配单元、五金加工设备的分度传动结构中都有大量应用，相比蜗轮蜗杆传动，它的传动效率更高，不存在蜗轮磨损快需要频繁更换的问题，相比带传动、链传动，它的传动比更精准，没有打滑、跳齿的问题，能够保证精确的传动比输出，适合对传动精度有一定要求的工位。在三维建模过程中，轮齿部分通过参数化特征生成，齿形曲面连续光滑，没有几何断点，可直接导入有限元分析软件做齿面接触应力、轮齿弯曲强度的仿真计算，也可以直接导出工程图用于生产加工，轮毂上的安装孔、键槽都按照标准机械设计规范绘制，不需要二次修改即可直接用于装配干涉检查，在整机设计阶段可以直接调用该模型完成轴系、轴承、箱体的配套设计，大幅缩短整机的研发周期。
