桌面级3D打印耗材线轴支撑固定架

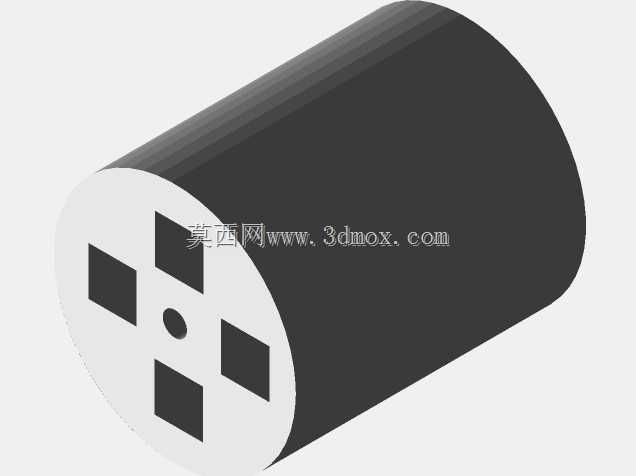

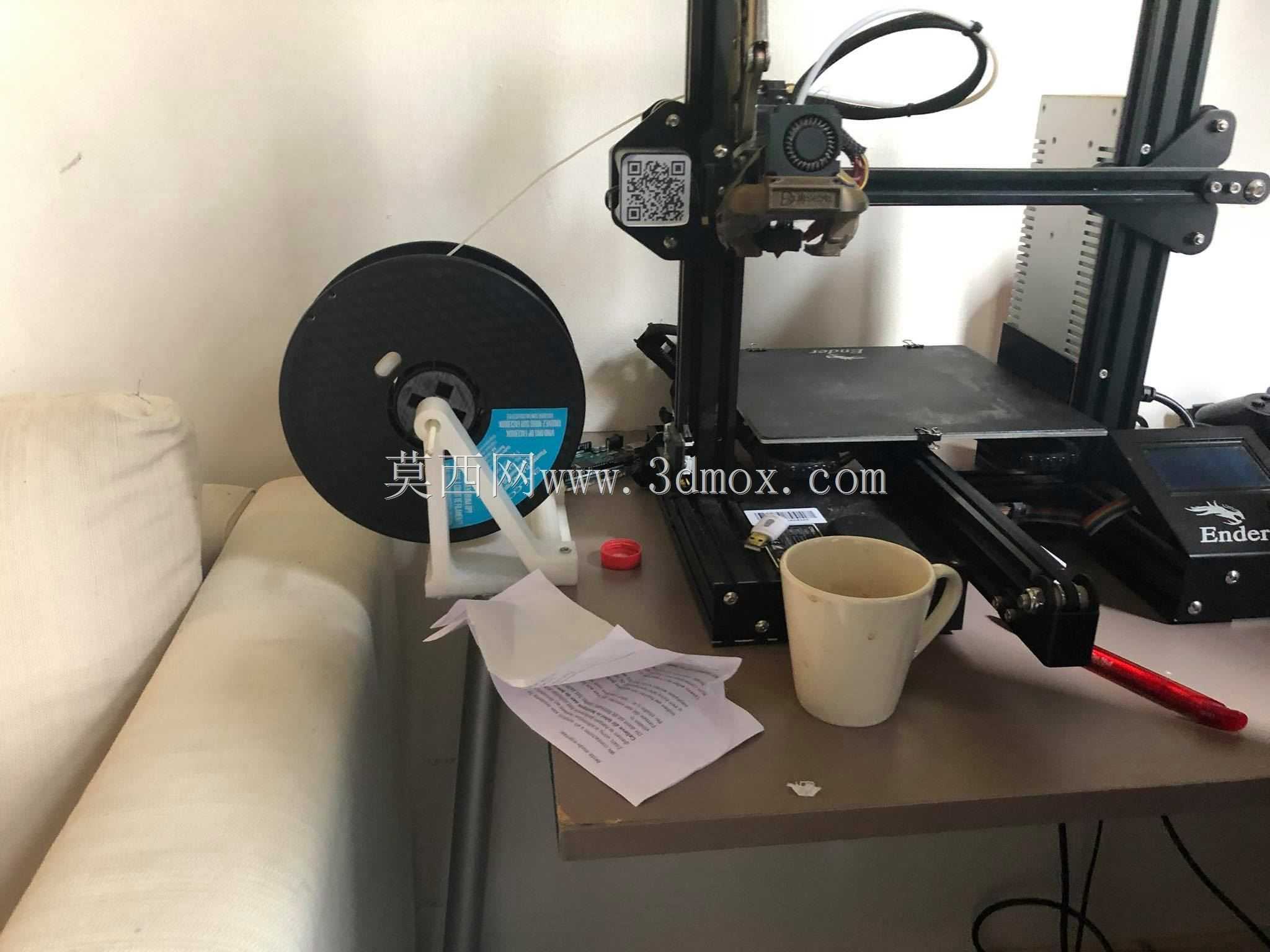

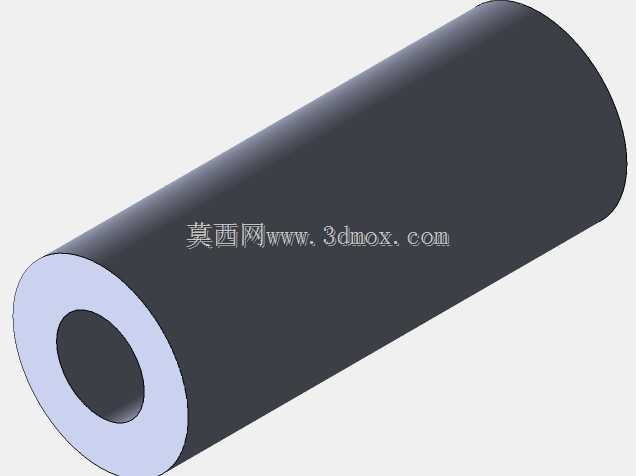

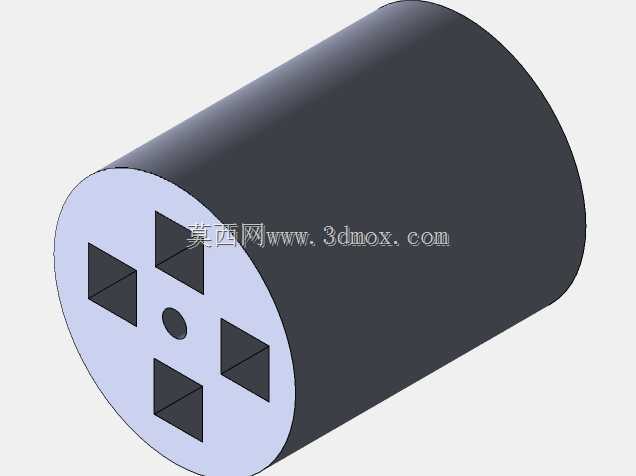

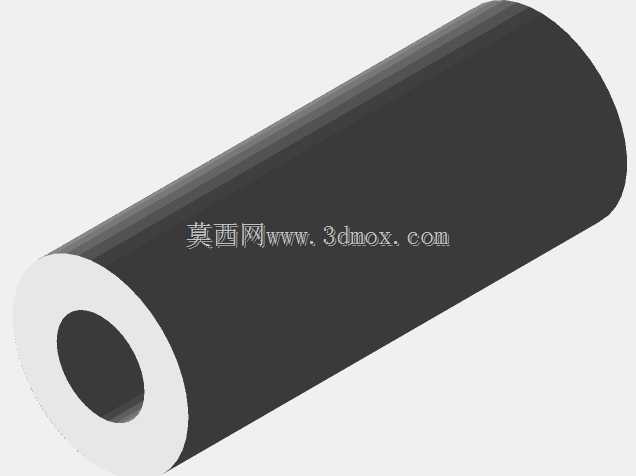

　　桌面级FDM3D打印作业过程中，耗材线轴的放置稳定性直接影响送丝流畅度，不少入门级桌面机型原厂未配置独立料架，或是料架安装位置受限，容易出现料盘转动卡滞、耗材拉扯阻力过大导致的送料不足、打印层厚不均甚至断料停机问题，这款线轴支架正是针对这类桌面打印场景的实际痛点设计的外置支撑结构。从实际使用场景来看，它可以直接固定在打印设备旁的桌面边缘，无需占用打印平台本身的安装空间，适配多数家用、工作室场景下的桌面布置需求，不用对原有3D打印机的机身结构做任何打孔、改装，就能实现耗材的独立承托。设计过程中优先考虑了料盘转动的顺滑性，支撑结构的卷轴部位做了适配常规耗材盘的尺寸匹配，中心安装尺寸设定为90毫米，卷轴外半径为100毫米，

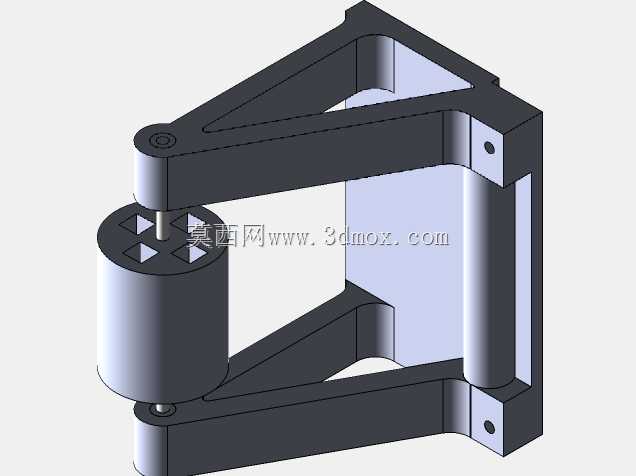

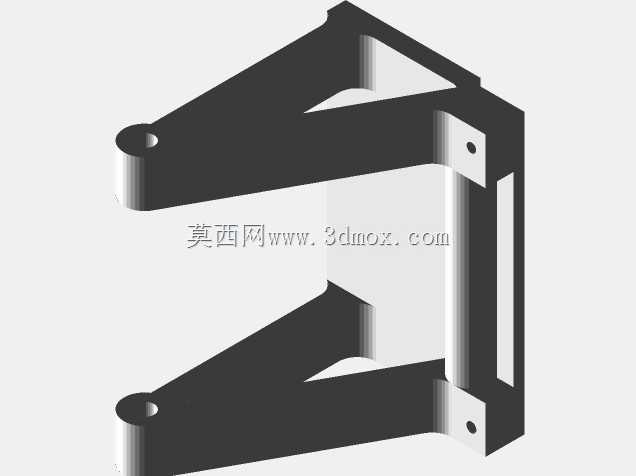

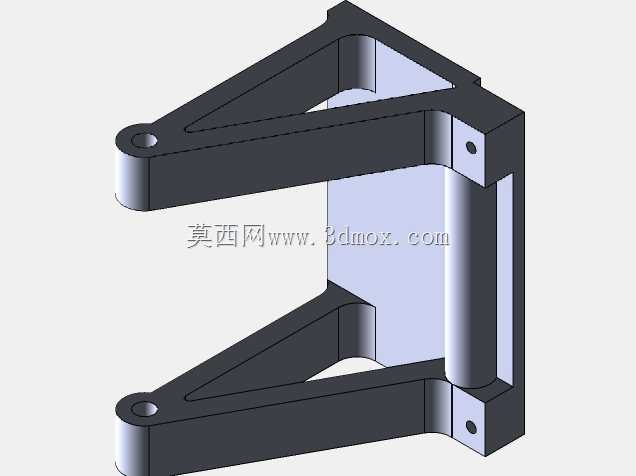

　　这个尺寸区间可以覆盖市面上绝大多数1公斤装PLA、ABS、PETG等常规FDM耗材的线轴内孔与外径范围，不会出现料盘装不进去或是转动时径向晃动量过大的问题。安装固定方式上采用了双螺丝锁紧加辅助捆扎的组合方案，两个螺丝穿过支架底部的安装孔直接拧入桌面侧边或是配套的固定基座，能提供足够的锁紧力避免支架在料盘转动过程中移位，额外的捆扎固定结构可以根据桌面的实际厚度、安装位置的空间余量做灵活调整，哪怕是厚度较薄的桌面、或是桌边有凸起挡边的场景，也能通过捆扎结构进一步收紧固定，缩小支架的安装占用空间，不会因为安装面条件受限就无法使用。结构本身做了轻量化的形态设计，支撑臂的倾斜角度经过实际调试，

　　料盘装夹完成后耗材的引出角度刚好对准3D打印机的进料口位置，能最大程度降低耗材从料盘到挤出机构之间的弯折阻力，避免耗材因为弯折角度过大产生不可逆的塑性弯折，减少送丝轮的负载，长时间连续打印过程中也不会因为料盘阻力波动影响挤出量的稳定性。支架的整体外形没有多余的突出结构，安装在桌边时不会额外占用过多的桌面操作空间，平时更换耗材的时候只需要将料盘从卷轴端部抽出即可，不需要拆卸整个支架的固定结构，日常操作的便利性足够。针对不同用户的使用需求，整个支架的尺寸参数都可以在建模过程中灵活调整，如果需要适配更大容量的3公斤、5公斤装耗材线轴，只需要对应修改卷轴的长度、外半径以及支撑臂的强度参数即可，

　　安装孔位的间距也可以根据实际安装面的情况做对应调整，不需要重新做整体的结构重构。从实际使用的反馈来看，这种外置式的线轴支架相比安装在打印机机身顶部的原厂料架，还能减少料盘转动时产生的振动传递到机身，避免轻微振动影响打印件的表面成型质量，尤其是在高速打印的工况下，料盘转动的惯量不会直接作用在打印机的机架上，能进一步提升整机打印过程的稳定性。支架的卷轴部位没有额外设计复杂的阻尼结构，依靠料盘本身与支撑面的微小摩擦就能实现转动阻尼的自适应，不会出现阻尼过大拉不动料、或是阻尼过小导致料盘惯性过大松脱耗材绕线杂乱的问题，结构简单可靠，没有易损的小零件，长时间使用也不需要做额外的维护调整。
