适配2020铝型材的3D打印灯丝线轴固定支架

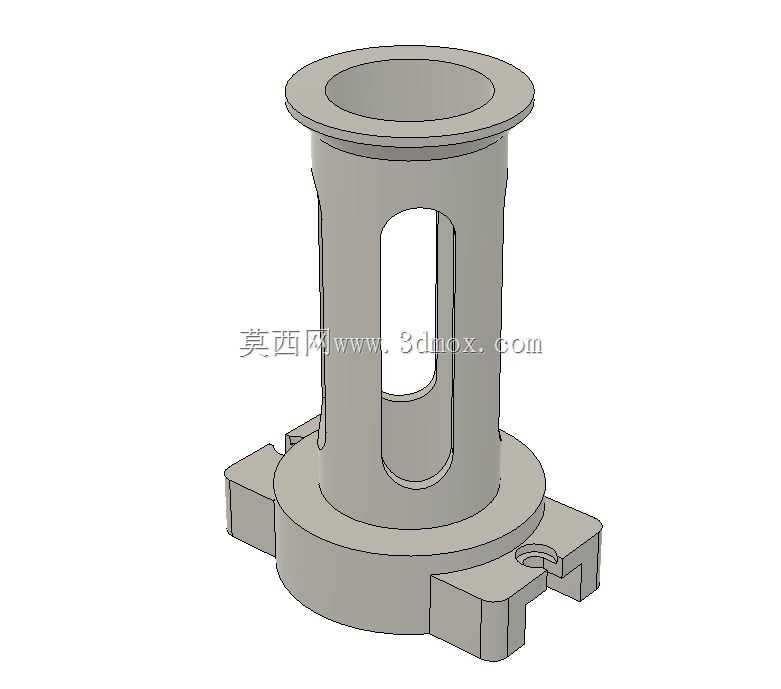

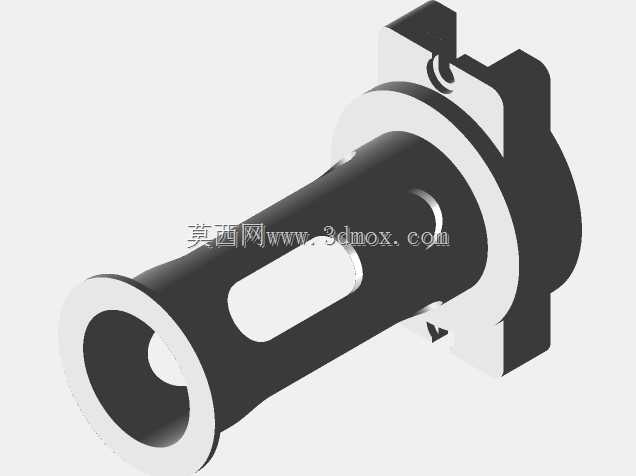

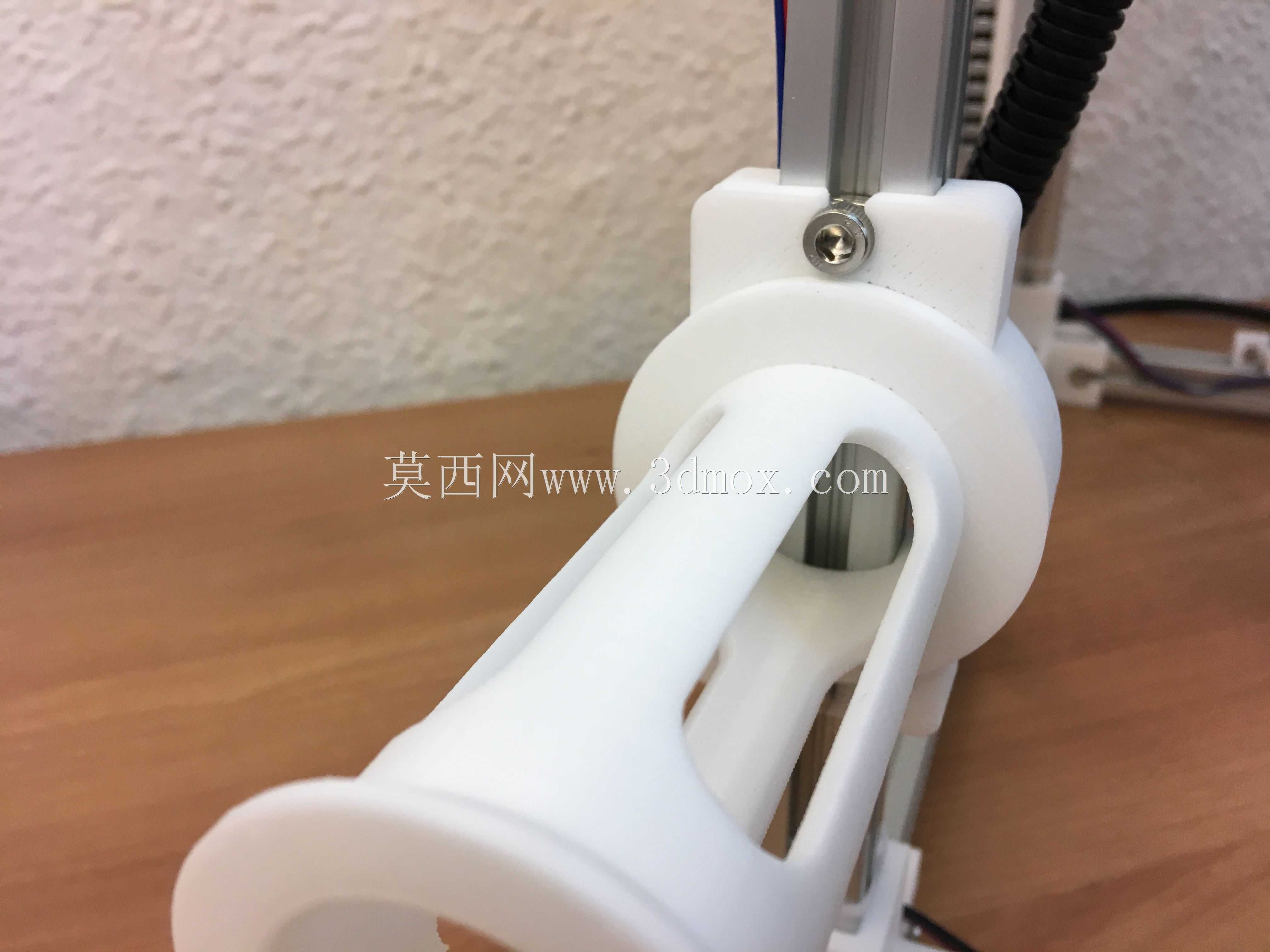

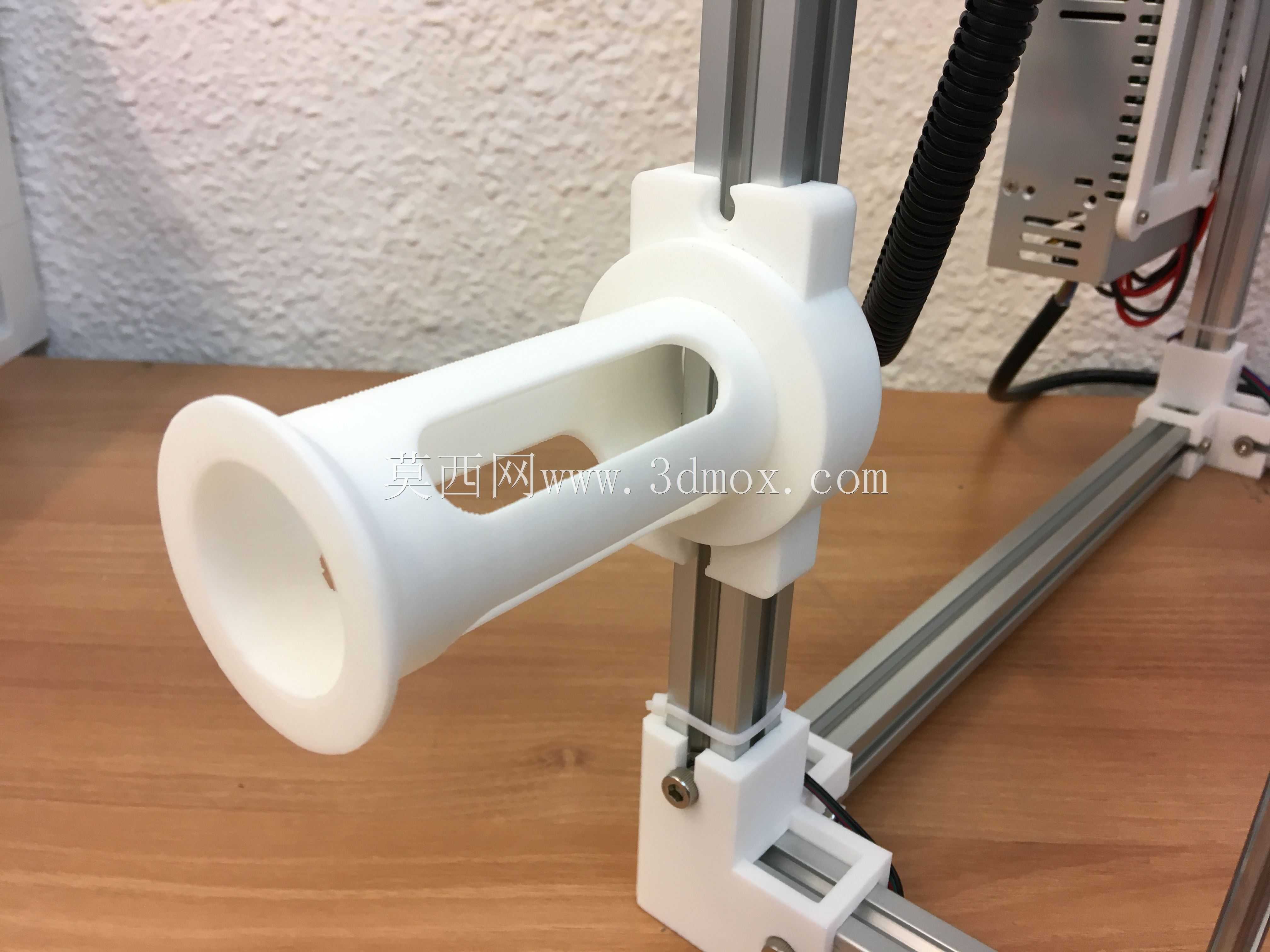

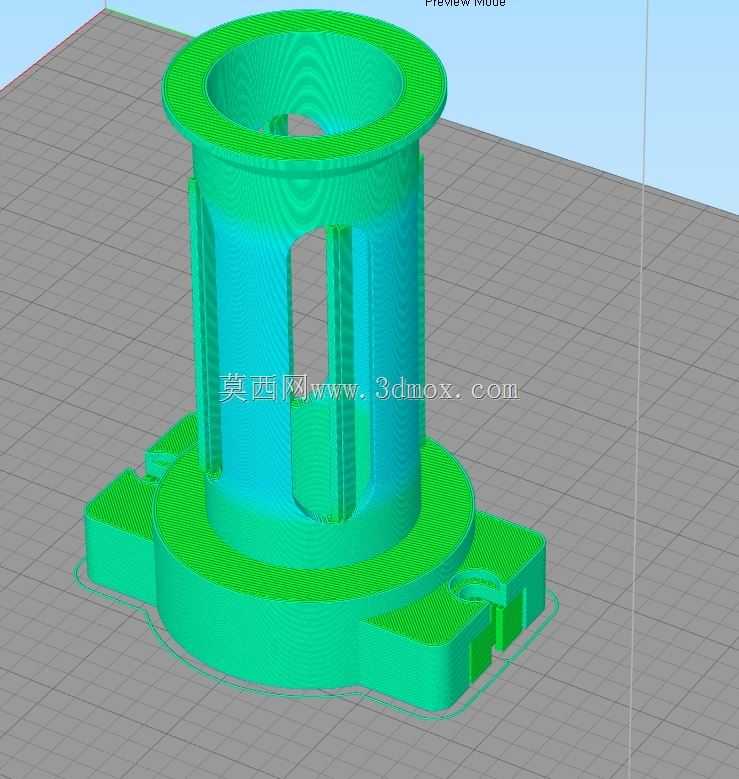

在桌面级FDM3D打印设备的日常使用场景中，耗材线轴的放置与送料顺畅度直接影响打印成品的成型质量，不少入门级设备出厂未配备适配2020铝型材框架的专用线轴固定结构，用户常采用桌面放置、额外搭设支架的方式安置耗材，容易出现送料阻力波动、线材缠绕剐蹭、线轴倾倒拉扯打印头的问题，这款适配2020铝挤压型材的灯丝线轴支架，正是针对这类桌面级设备框架改装需求设计的配套固定结构。从安装边界来看，这款支架完全适配市面上通用的2020规格欧标铝型材的槽口尺寸，安装时无需对原有铝型材框架进行打孔、切削等二次加工，仅需搭配两对M5规格长度8mm的内六角螺钉与对应规格的T型锤形螺母，即可完成支架在铝型材立柱上的锁紧固定，安装位置可根据设备实际走线布局沿型材槽道任意调整，适配不同送料路径的走线需求。结构设计上，支架采用分体式卡接结构，与铝型材贴合的固定座做了与型材弧面匹配的贴合槽，保证锁紧后不会出现沿型材周向转动的偏移问题，向外延伸的线轴承载轴做了镂空减重设计，在满足PLA、PETG等常规耗材线轴承重要求的前提下，减少3D打印制作时的材料消耗与打印时长，承载轴的外端做了扩口挡边结构，可防止线轴在送料转动过程中从轴端滑脱，同时承载轴的外径尺寸适配市面上绝大多数1kg装标准3D打印耗材线轴的内孔直径，线轴套入后可顺畅转动，不会出现卡滞、晃动的问题。设计阶段特意将支架安装后的悬挑角度设置为60度，这个角度经过多轮实际打印测试验证，既能够让线轴的出线方向与打印头进料口形成顺畅的送料角度，最小化送料路径上的阻力波动，避免送料齿轮因阻力过大出现磨料、打滑的问题，同时也能让支架的承重受力更合理，长期承载1kg耗材也不会出现固定端松动、支架变形下弯的情况。支架整体采用3D打印工艺制作，用户可根据自身设备的框架颜色选择对应的打印耗材，安装后与设备整体框架的协调性更强，相比市面上通用的金属外置线轴架，这款支架的安装不额外占用设备周边的桌面空间，所有固定结构都集成在铝型材框架上，设备移动时无需单独整理线轴，也不会因外力触碰导致线轴移位。从实际使用反馈来看，这款支架解决了2020铝型材框架3D打印机耗材放置的痛点，安装过程简单，无需复杂的装配工具，普通用户仅需一把内六角扳手即可在数分钟内完成安装调试，适配绝大多数采用2020铝型材搭建的桌面级FDM打印设备，不管是个人DIY组装的3D打印机，还是入门级量产设备的后期改装，都能通过这款支架获得更稳定的耗材送料体验，减少因耗材放置问题导致的打印失败概率。
