多热管塔式CPU风冷散热器结构设计

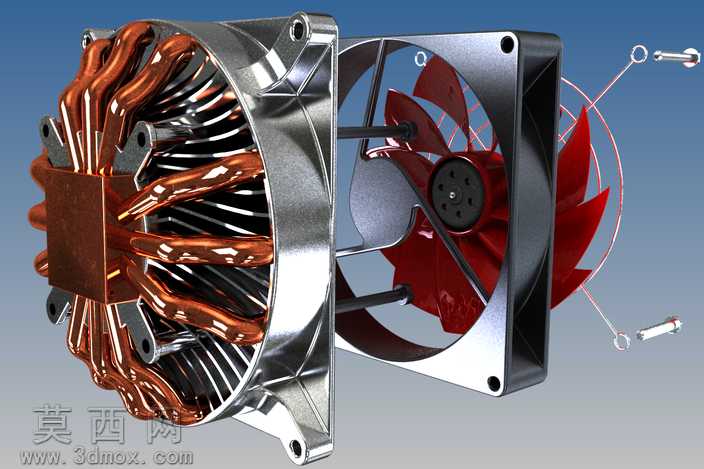

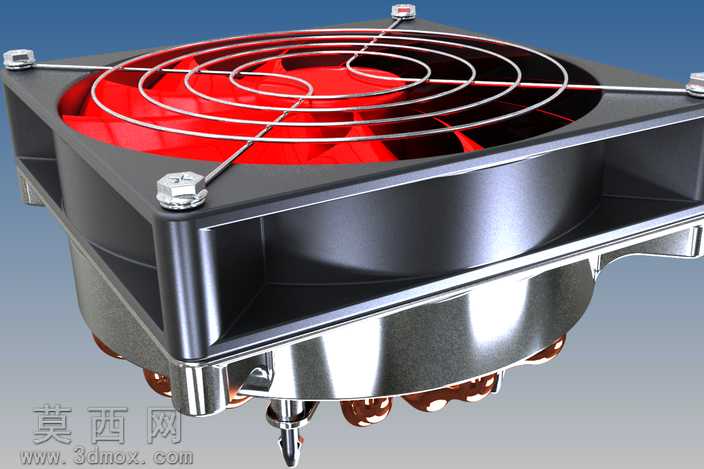

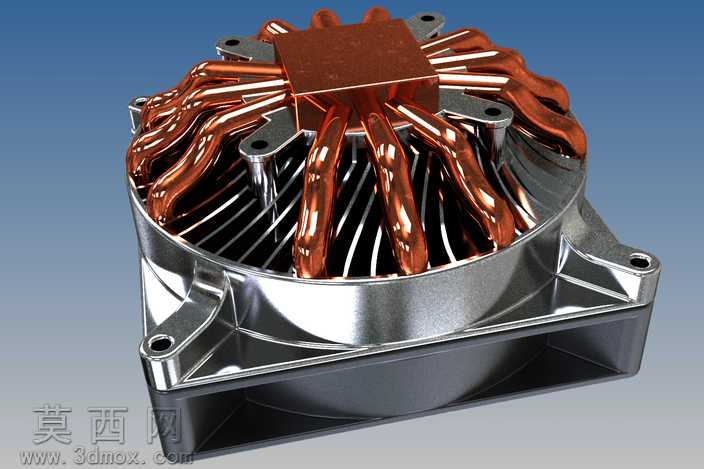

本作品为CPU风冷散热器的三维结构设计，建模阶段完整还原了塔式散热器的核心组成部件，包含纯铜底座、多根大直径U型烧结热管、密集阵列式铝制散热鳍片、轴流散热风扇以及金属安装固定框架。建模过程中对各部件的装配公差做了严谨设定，热管与底座、鳍片的接触位置采用贴合式建模处理，还原真实产品中穿片、焊接工艺的结构特征，鳍片采用等间距阵列排布，每片鳍片预留精准的热管穿孔位，同时做了折边强化结构设计，避免鳍片形变影响通风效率。风扇部分完整还原了九叶红色扇叶、黑色轴心、四角减震胶钉安装位以及方形金属外框结构，扇叶做了曲面弧度优化建模，还原真实扇叶的导风倾角设计，可直观展示气流从风扇侧吹向鳍片阵列的流通路径。材质渲染阶段区分了不同部件的质感表现，纯铜热管与底座采用高反射红铜金属材质，还原铜材特有的暖金属光泽与细微氧化质感，散热鳍片采用亮面拉丝铝合金材质，表现铝材轻量化的金属质感，风扇扇叶采用半哑光红色工程塑料材质，轴心部分做磨砂黑塑料质感处理，固定框架采用镀铬亮面金属材质，螺丝等小标准件采用镀锌钢材质表现，不同材质的粗糙度、反射率参数经过反复调试，渲染效果接近真实量产产品的视觉表现。设计思路上围绕提升散热效率展开，采用多根大直径热管布局，增大热管与底座、鳍片的热传导接触面积，鳍片采用错位角度排布，引导气流在鳍片间隙中形成更充分的紊流，带走更多热量，同时兼顾结构安装兼容性，固定框架预留多平台安装孔位，可适配不同规格的CPU安装底座，整体结构完整拆解后可清晰展示各部件的装配关系，可用于散热结构原理演示、产品外观方案验证等场景。
